53 von 58
AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9297-7 07-11-11
Deutsch

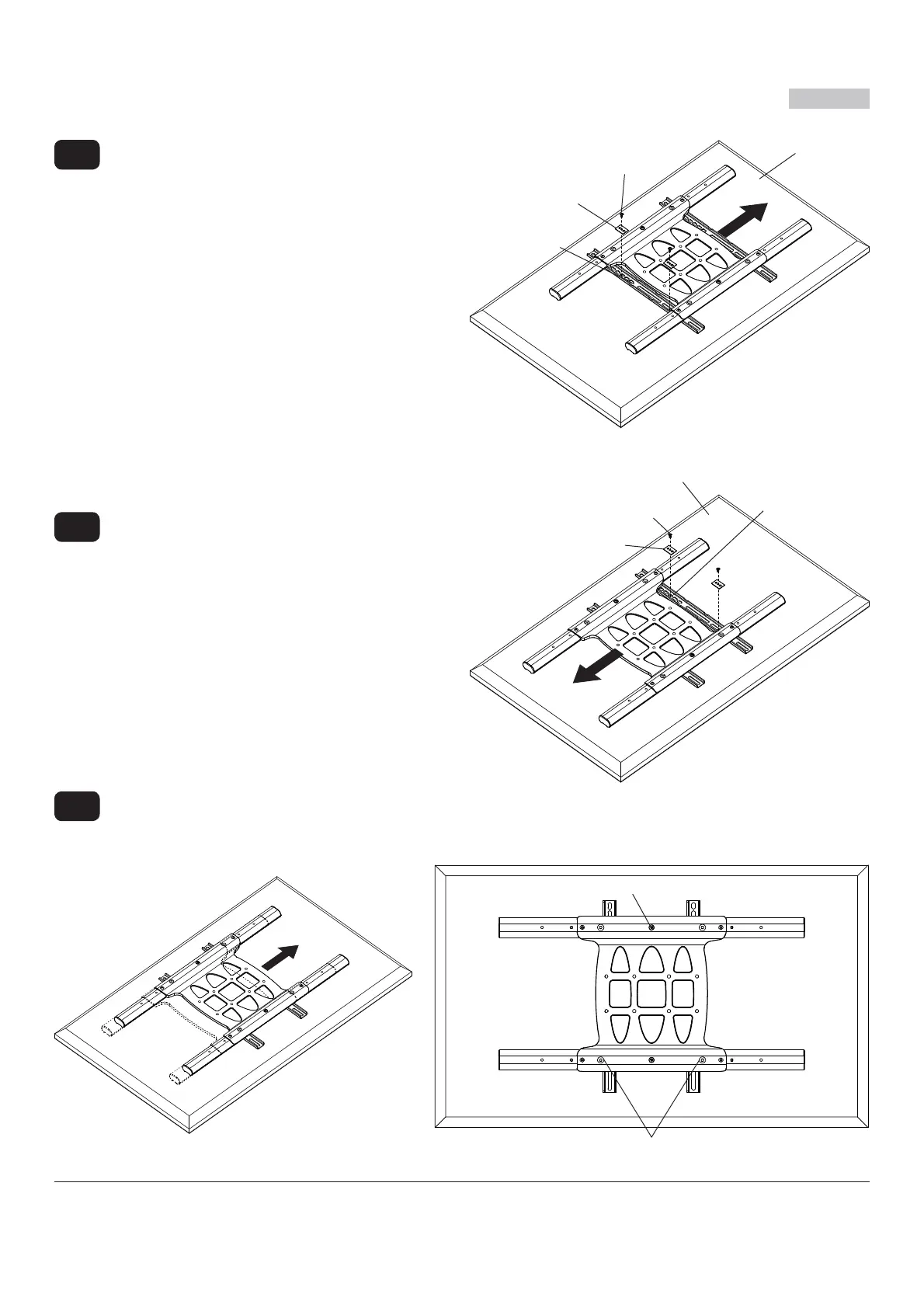

Schieben Sie die Universal-Adapterhalterung auf
die gegenüberliegende Seite und richten Sie die
zweite Bildschirmhalterung mit der zweiten Gruppe
von Bildschirm-Montagebohrungen aus.
Schrauben Sie die Schrauben von Hand durch die
Mehrlochscheibe, die Bildschirmhalterung und den
Abstandhalter (falls verwendet) wie dargestellt in
den Bildschirm ein. Ziehen Sie alle Schrauben an.
3-3
VESA 200 x 200 oder 200 x 100 VESA Montage-Muster (Fortsetzung)
Richten Sie eine Bildschirmhalterung mit einer
Gruppe von Bildschirm-Montagebohrungen aus.
Beginnen Sie mit der kürzesten Schraube
Linksgewinde Schraube durch multi-Scheibe
und Bildschirmhalterungen in den Bildschirm wie
abgebildet. Die Schraube muss mindestens drei
volle Umdrehungen in die Aufnahmebohrung
zu machen und gut festsitzen. Nicht zu fest
anziehen. Wenn die Schraube nicht um drei volle
Umdrehungen in den Bildschirm, wählen Sie eine
längere Schraube aus der sortierten Schraube
Tasche. Zentrieren Sie die Bildschirmhalterungen
vertikal und ziehen Sie die Schrauben an.
HINWEIS: Bei Bildschirmen mit einer Wölbung
oder Vertiefung auf der Rückseite kann
ein Abstandhalter verwendet werden. Der
Abstandhalter wird zwischen Bildschirmhalterung
und Bildschirm eingesetzt.
3-2
Zentrieren Sie die Bildschirmhalterungen horizontal auf der Bildschirmrückseite wie in Abbildung 3.3 dargestellt.
Ziehen Sie die beiden 1/4-20 x 1,25 Zoll Schrauben an. Bringen Sie die vier 1/4-20 x 0,6 Zoll Schrauben wie in
Abbildung 3.4 dargestellt mithilfe des 5mm Inbusschlüssels (I) wieder in der festen Anschlagposition 1 an.
3-4
fi g. 3.4
1/4-20 x 1.25 ZOLL SCHRAUBEN
FESTE ANSCHLAGPOSITION NR. 1
MIT 1/4-20 x 0,6 ZOLL SCHRAUBEN
fi g. 3.3
BILDSCHIRM-
HALTERUNGEN
BILDSCHIRM-
HALTERUNGEN
BILDSCHIRM
BILDSCHIRM
MEHRLOCHSCHEIBE
MEHRLOCHSCHEIBE
SCHRAUBE
SCHRAUBE
