52 von 58
AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9297-7 07-11-11
Deutsch

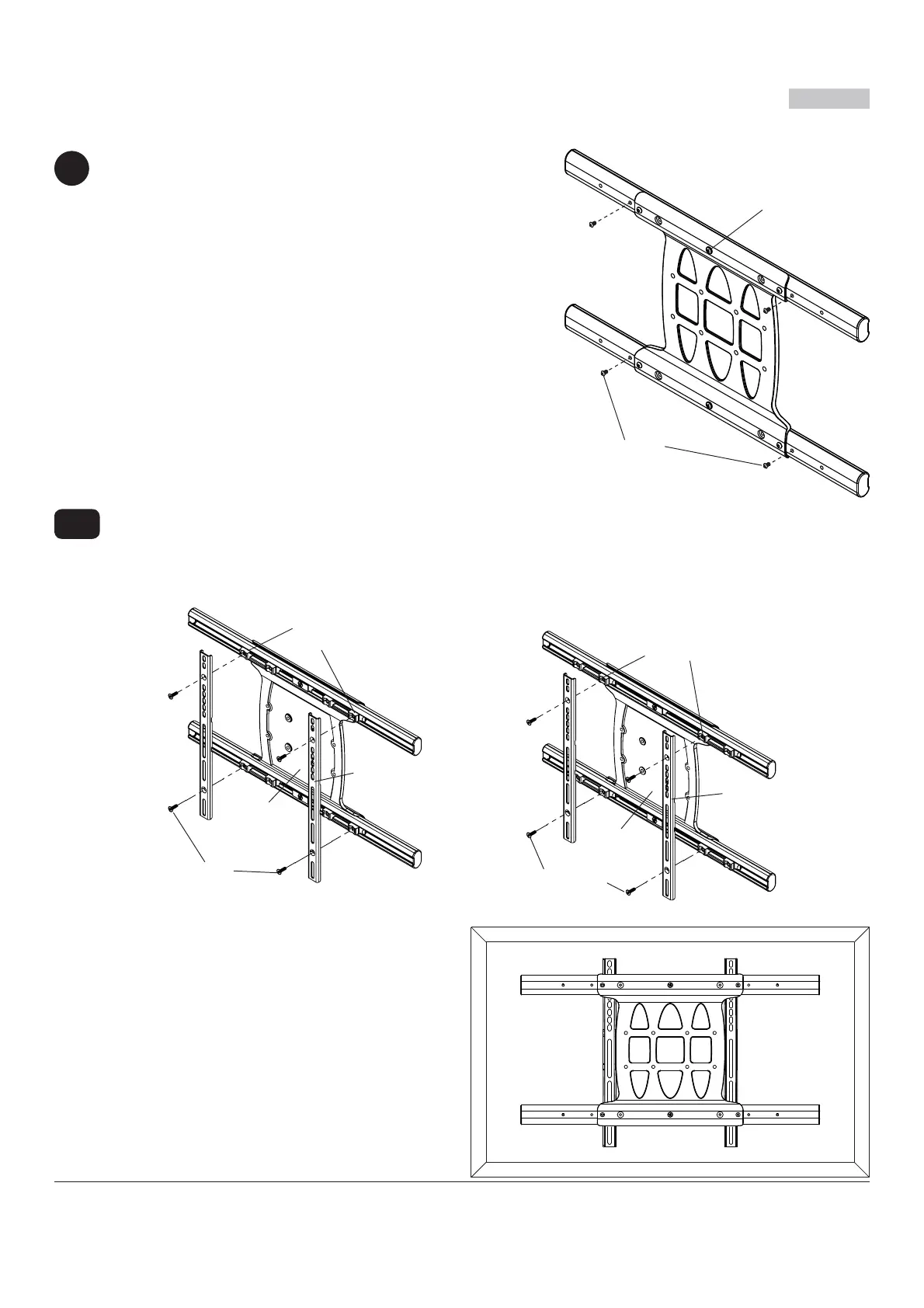

Entfernen Sie mithilfe des 5mm Inbusschlüssels (I) die vier 1/4-20 Gewindeschneidschraube wie in Abbildung 4.1
dargestellt, um die Bildschirmhalterungen von der Universal-Adapterhalterung (B) abzunehmen.
Bringen Sie die vie 1/4-20 Gewindeschneidschraube wieder an, um die Bildschirmhalterungen wie in Abbildung
4.2 dargestellt an der inneren Gruppe der Montagebohrungen an der Universal-Adapterhalterung (B) zu
befestigen.
1/4-20
GEWINDESCHNEID-
SCHRAUBE
1/4-20
GEWINDESCHNEID-
SCHRAUBE
BILDSCHIRM-
HALTERUNGEN
BILDSCHIRM-
HALTERUNGEN
INNERE
MONTAGEBOHRUNGEN
ÄUSSERE
MONTAGEBOHRUNGEN
fi g. 3.1
fi g. 3.2
VESA 200 x 200 oder 200 x 100 VESA Montage-Muster
Legen Sie ein Tuch auf eine fl ache, ebene Ober-
fl äche, die das Gewicht des Bildschirms tragen
kann, damit der Bildschirm nicht zerkratzt wird.
Legen Sie den Bildschirm Gesicht nach unten und
Ort Universal-Adapter Halter (B) auf die Leinwand.
3-1
3
B
B
Entfernen Sie mithilfe des 5mm Inbusschlüssels
(I) die vier 1/4-20 x 0,6 Zoll Schrauben und
lösen Sie zwei 1/4-20 x 1,25 Zoll Schrauben um
eine halbe Umdrehung, um das Einstellen der
Bildschirmhalterung zu ermöglichen.
1/4-20 x .6 ZOLL
SCHRAUBEN
1/4-20 x 1.25 ZOLL
SCHRAUBEN
