40 sur 58
PUBLIÉ LE : 10-30-09 FEUILLE n
o
: 095-9297-7 07-11-11
Français
PLAQUE PLP DÉDIÉE (non évalué UL) : Veuillez
vous reporter à la feuille d’instructions sur le modèle
PLP pour la fi xation de la plaque PLP dédiée à
l’écran.

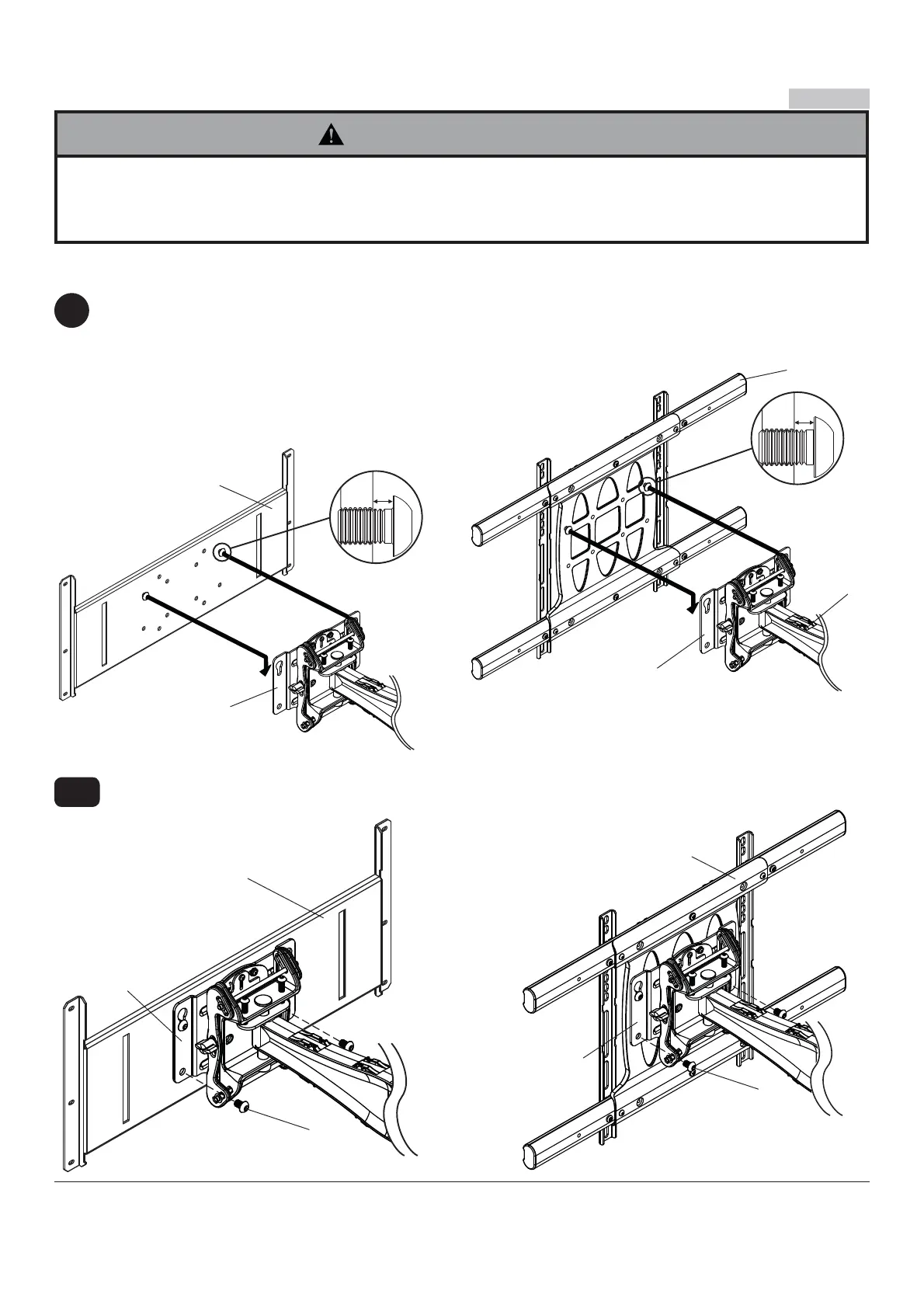

Insérez deux vis M10 x 15mm (fournies avec la
plaque PLP dédiée) dans les deux trous supérieurs
de la plaque PLP dédiée, en laissant environ 1/4 po
de fi letage exposé, comme illustré à la fi gure 4.1.
Insérez deux vis M10 x 15mm (E) dans les trous inférieurs de la plaque d'adaptation. Serrez toutes les fi xations à
l’aide d’une clé hexagonale de 6mm (H), comme illustré à la fi gure 4.3 et 4.4.
4-1
A
B
B
E
ÉCRAN NON
ILLUSTRÉ POUR
PLUS DE CLARTÉ
• Ne soulevez pas plus que votre capacité. Faites-vous aider par une autre personne ou utilisez un système de levage mécanique
pour effectuer une installation de l’écran en toute sécurité.
• Ne serrez pas les vis de façon excessive. Un serrage excessif peut endommager le montant. Serrez les vis M10 x 15mm (E) à
un couple maximal de 40 po-lb (4,5 N.m).
AVERTISSEMENT
Installation de l’écran plat
4
1/4"
1/4"
VIS M10 X 15MM
VIS M10 X 15MM
PLAQUE PLP DÉDIÉE
PLAQUE PLP DÉDIÉE
fi g. 4.1
fi g. 4.2
E
PLAQUE
D'ADAPTATION
fi g. 4.4fi g. 4.3
SUPPORTS ADAPTATEURS UNIVERSELS :
Accrochez les vis M10 x 15mm sur les trous en
forme de serrure de la plaque d'adaptation (A)
comme illustré à la fi gure 4.2.
PLAQUE
D'ADAPTATION
PLAQUE
D'ADAPTATION
PLAQUE
D'ADAPTATION
