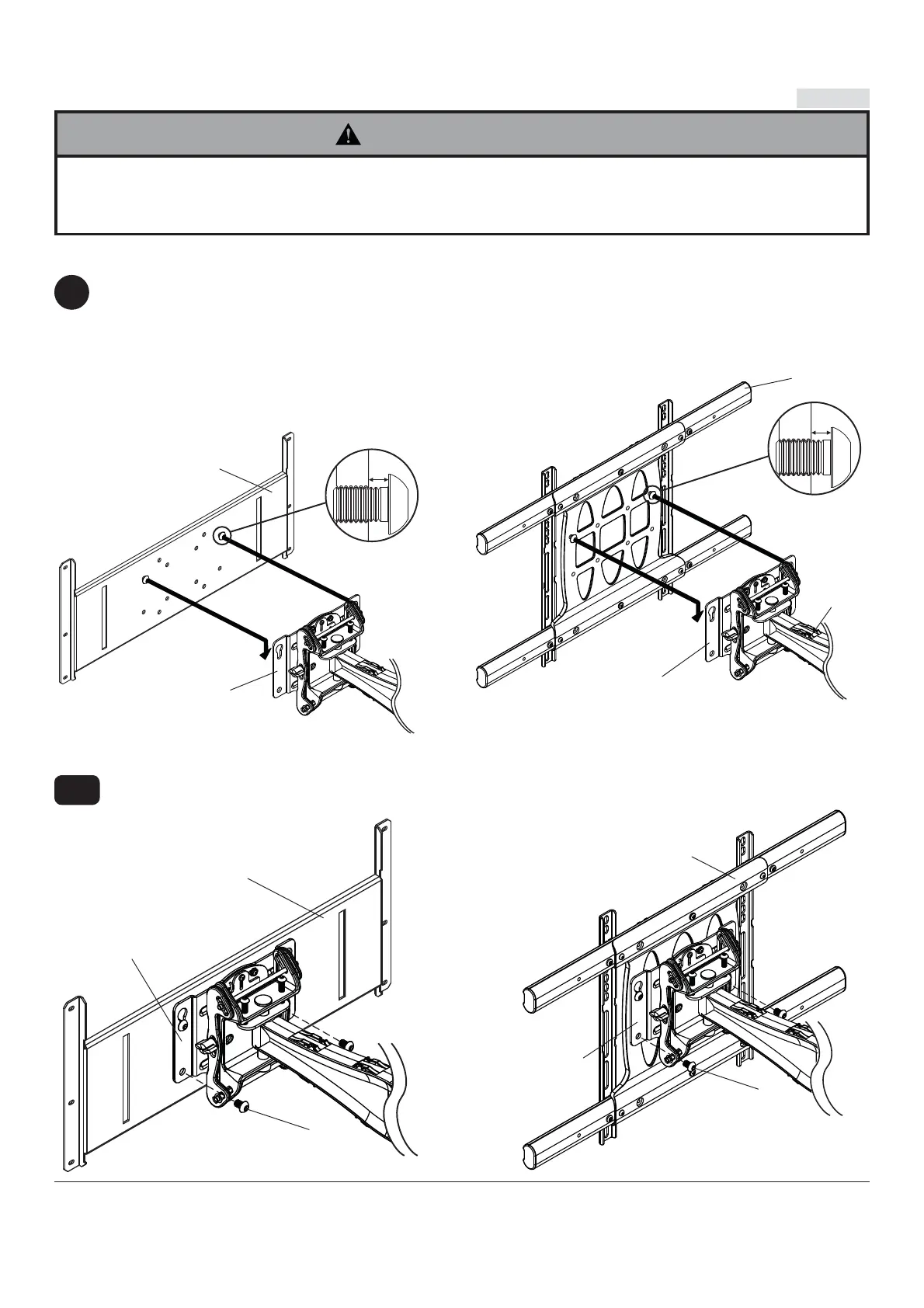

Instalación de la placa exclusiva PLP (no
evaluados por UL): Consulte la hoja de
instrucciones del modelo PLP para saber cómo fi jar
la placa exclusiva PLP a la pantalla.
Instale dos tornillos de M10 x 15mm en los dos
agujeros superiores de la placa exclusiva PLP
dejando aproximadamente 1/4" de la rosca
expuesta, como se muestra en la fi gura 4.1.
Inserte dos tornillos de M10 x 15mm (E) en los agujeros inferiores de la placa adaptadora, como se muestra en la
fi gura 4.3 y 4.4. Apriete todos los sujetadores usando una llave allen de 6mm (H).
4-1
A
B
B
E
PLACA ADAPTADORA
PLACA ADAPTADORA
PLACA ADAPTADORA
PLACA ADAPTADORA
LA PANTALLA NO
SE MUESTRA PARA
QUE LA IMAGEN
SEA MÁS CLARA
Instalación de la pantalla plana
4
1/4"
TORNILLOS DE
M10 X 15MM
1/4"
PLACA EXCLUSIVA
PLACA EXCLUSIVA
fi g. 4.1
fi g. 4.2
E
fi g. 4.4fi g. 4.3
Instalación del soporte adaptador universal:
Enganche los tornillos de M10 x 15mm en las
ranuras de la placa adaptadora (A), como se
muestra en la fi gura 4.2.
• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para
levantar y colocar la pantalla con seguridad.
• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos M10 x 15mm (E) a
un máximo de 40 pulg-lb (4.5 N•m) de par torsor.
ADVERTENCIA
TORNILLOS DE
M10 X 15MM
