REMARQUE : Si l'écran possède une confi guration
de trous de montage horizontaux VESA 400, pas-
sez à l'étape 2-3 ou 2-4 en page 37.
REMARQUE : Si l'écran possède une confi guration
de trous de montage horizontaux VESA 200x200
ou VESA 200x100, passez à l'étape 3 en page 38.
REMARQUE : Pour l'installation de la plaque
dédiée PLP, passez à l’étape 4 en page 40.

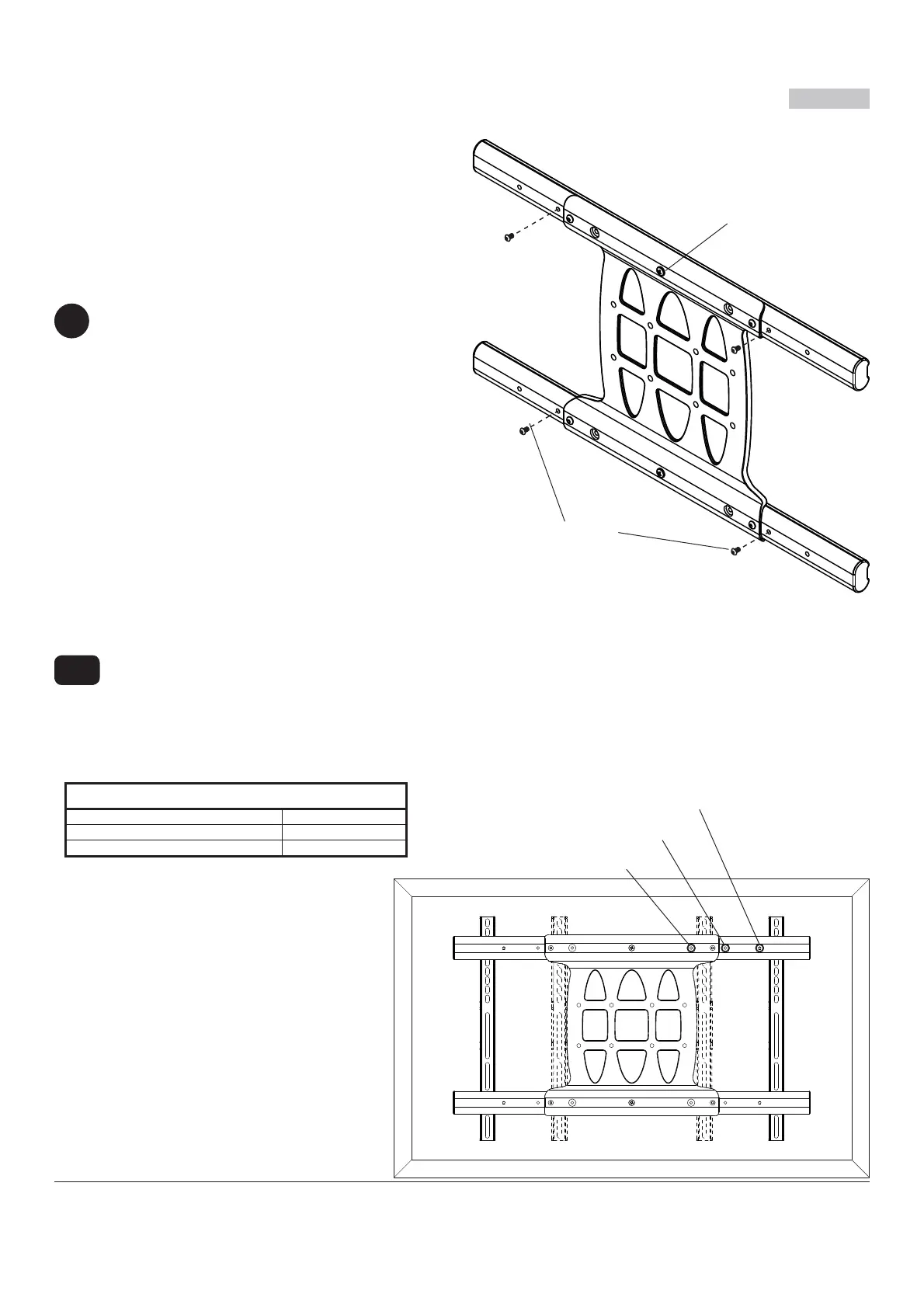

Retirez quatre vis 1/4-20 x 0,6 po à l'aide d'une
clé hexagonale de 5mm (I) et desserrez deux vis
1/4-20 x 1,25 po d'un demi-tour pour permettre le
réglage du support de l'écran.
VIS 1/4-20 X .6 PO
VIS 1/4-20 X 1.25 PO
2
Afi n d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter
le poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Consultez les instructions du fabricant de l’écran
avant d’enlever tout bouton, base, couvercle ou vis situés à l’arrière de l’écran en préparation à l’installation des
supports d'écran à l'écran. Réglez les supports de l'écran de manière à les aligner sur les trous de fi xation comme
illustré ci-dessous.
Mesurez la confi guration des trous de montage horizontaux et choisissez une position d'arrêt fi xe dans le tableau
ci-dessous.
2-1
POSITION D'ARRÊT FIXE NO 2
POSITION D'ARRÊT FIXE NO 1
POSITION D'ARRÊT FIXE NO 3
horizontal mounting hole pattern fixed stop-position
10-3/4" - 16-1/16" (273 - 408 mm) #1
15-1/16" - 21-9/16" (383 - 548 mm) #2
20-7/16" - 27-9/16" (519 - 700 mm) #3
Installation des Supports Adaptateurs à l'écran
