38 sur 58
PUBLIÉ LE : 10-30-09 FEUILLE n
o
: 095-9297-7 07-11-11
Français

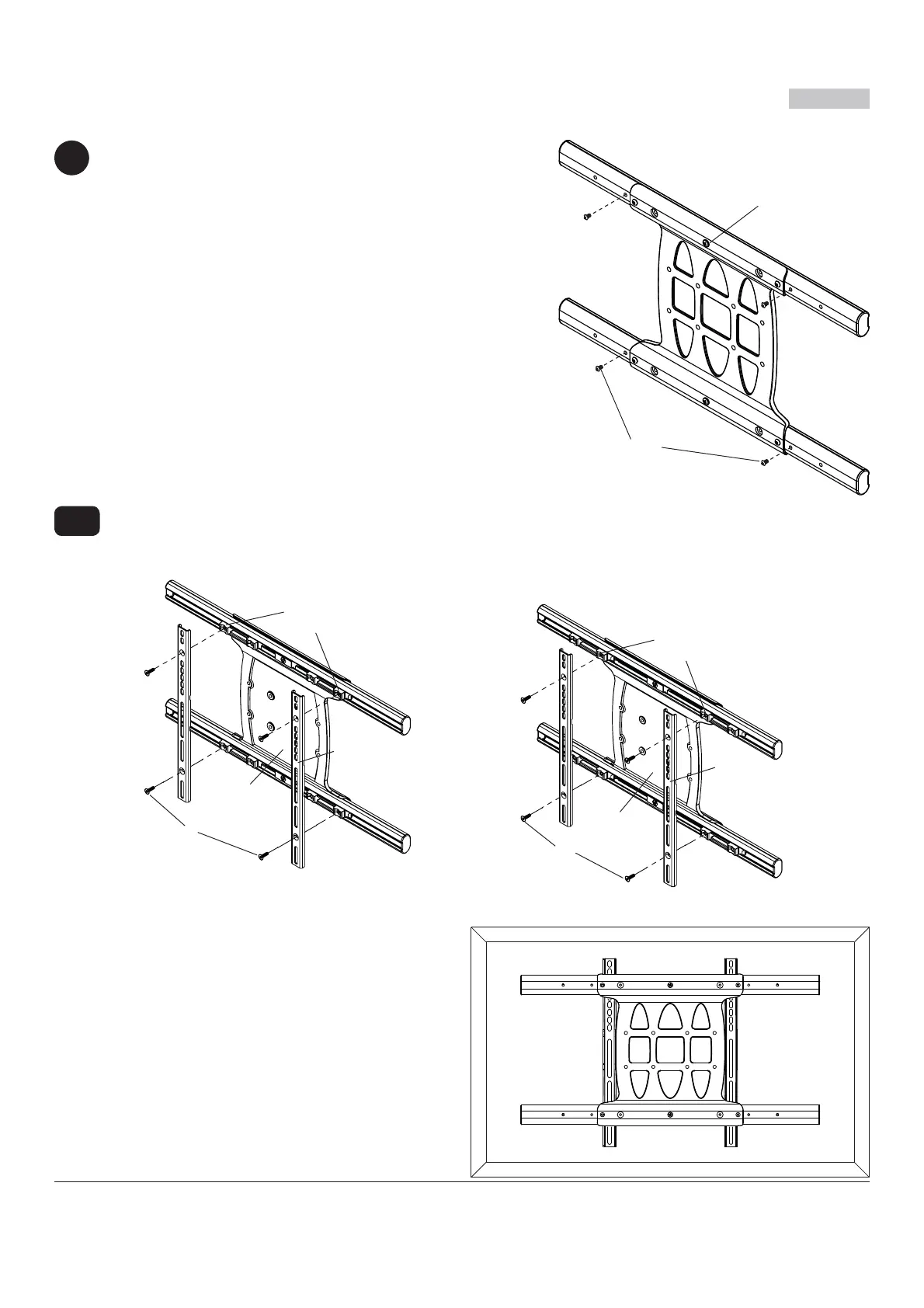

À l'aide d'une clé hexagonale de 5mm (I), retirez les quatre vis autotaraudeuse 1/4-20 pour détacher les
supports d'écran du support adaptateur universel (B) comme illustré à la fi gure 3.1. Réinstallez les quatre vis
autotaraudeuse 1/4-20 pour fi xer les supports d'écran aux trous de fi xation intérieurs du support adaptateur
universel (B) comme illustré à la fi gure 3.2.
VIS
AUTOTARAUDEUSE
1/4-20
VIS
AUTOTARAUDEUSE
1/4-20
SUPPORTS
D'ÉCRAN
TROUS DE
FIXATION
INTÉRIEURS
TROUS DE
FIXATION
EXTÉRIEUR
fi g. 3.1
fi g. 3.2
VESA 200 x 200 ou VESA 200 x 100 Modèle de montage
Afi n d’éviter de rayer l’écran, posez un morceau
de tissu sur une surface plane et de niveau qui
peut supporter le poids de l’écran. Déposez l’écran
à plat, tourné vers le bas et ensemble le support
adaptateur universel (B) sur l'écran.
3-1
3
B
B
SUPPORTS
D'ÉCRAN
Retirez quatre vis 1/4-20 x 0,6 po à l'aide d'une
clé hexagonale de 5mm (I) et desserrez deux vis
1/4-20 x 1,25 po d'un demi-tour pour permettre le
réglage du support de l'écran.
VIS 1/4-20 X .6 PO
VIS 1/4-20 X 1.25 PO
