PEERLESS ST 632P - Fixation Dune Plaque Adaptatrice Sur un Écran À Configuration de Montage VESA 200 Ou 200 X 200

14 of 16
ISSUED: 05-11-05 SHEET #: 201-9476-5 05-10-06
K
A
C
J
C
E
G
C

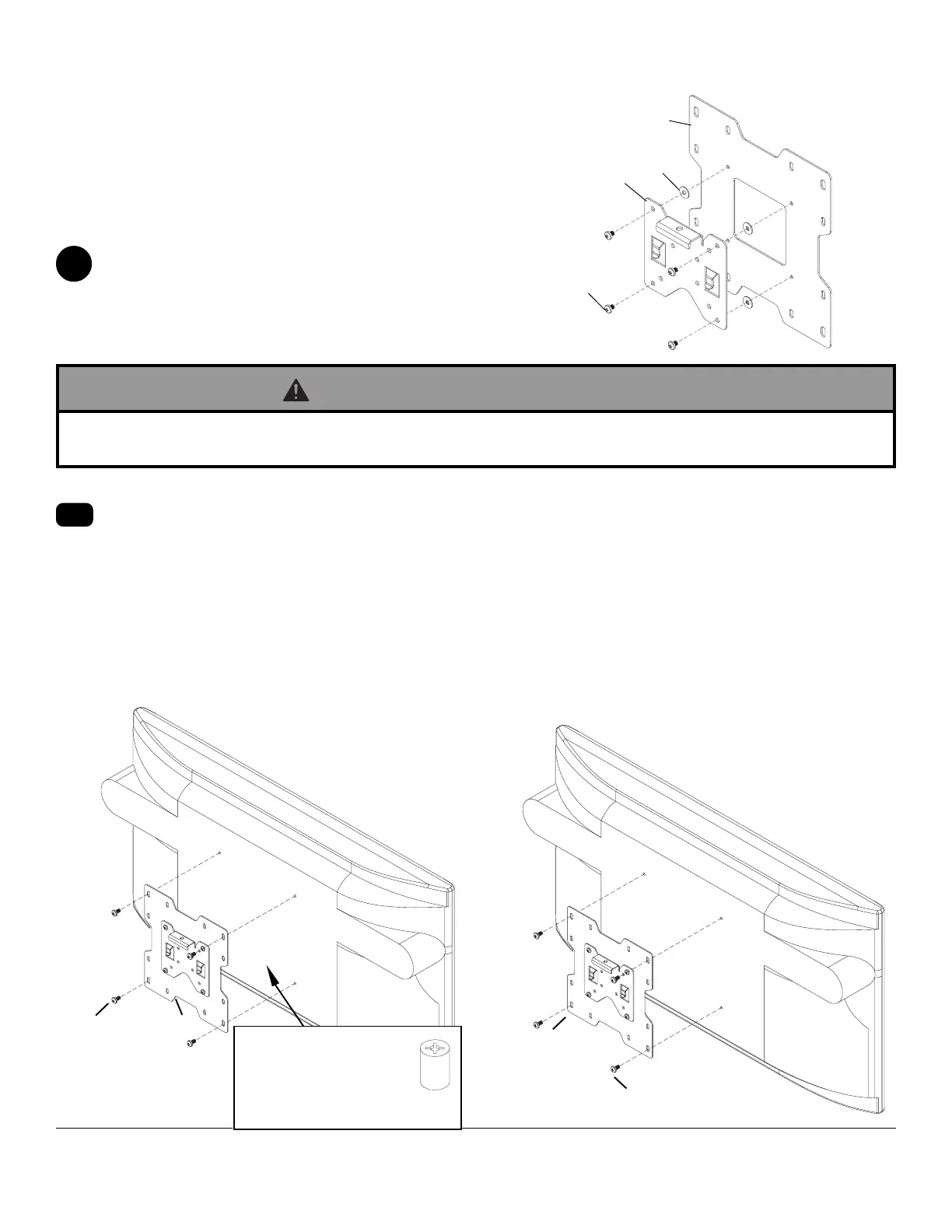

Fixation d’une plaque adaptatrice sur un écran à configuration de montage VESA
200 ou 200 x 200
Fixez le crochet de support (A) sur la plaque
adaptatrice (C) à l’aide de quatre vis M5 x 6 mm (J) et
de rondelles nº 10 (K) comme illustré
2
CONFIGURATION DE MONTAGE VESA 200 :
Choisissez la configuration de trous illustrée ci-
dessous. Fixez la plaque adaptatrice (C) à l’arrière
de l’écran à l’aide de quatre vis M4 x 10 mm (E),
comme illustré ci-dessous.
*Remarque : Si moins de trois filets de la vis (E)
s’engagent, fixez la plaque adaptatrice (C) à l’arrière
de l’écran à l’aide de quatre vis M4 x 20 mm (F) et
de quatre entretoises (L), comme indiqué ci-
dessous.
Passez à l’étape 3, page16.
CONFIGURATION DE MONTAGE VESA
®
200 x
200 :
Choisissez la configuration de trous illustrée ci-
dessous. Fixez la plaque adaptatrice (C) à l’arrière
de l’écran à l’aide de quatre vis M6 x 12 mm (G),
comme illustré ci-dessous.
*Remarque : Si moins de trois filets de la vis (G)
s’engagent, fixez la plaque adaptatrice (C) à l’arrière
de l’écran à l’aide de quatre vis M6 x 20 mm (H). Si
la vis (H) est toujours engagée sur moins de trois
filets, utilisez quatre vis M6 x 30 mm (I) .
Passez à l’étape 3, page 16.
*Pour les écrans
comportant des trous
disposés en poche, les
entretoises (L) se
placent entre la plaque
adaptatrice (C) et l’écran.
L
Remarque : Pour les configurations VESA 75 mm et 100
mm, consultez la page suivante.
2-1
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à fixer solidement la plaque adaptatrice, l’écran peut être abîmé ou le produit détérioré.
ADVERTISSEMENT
