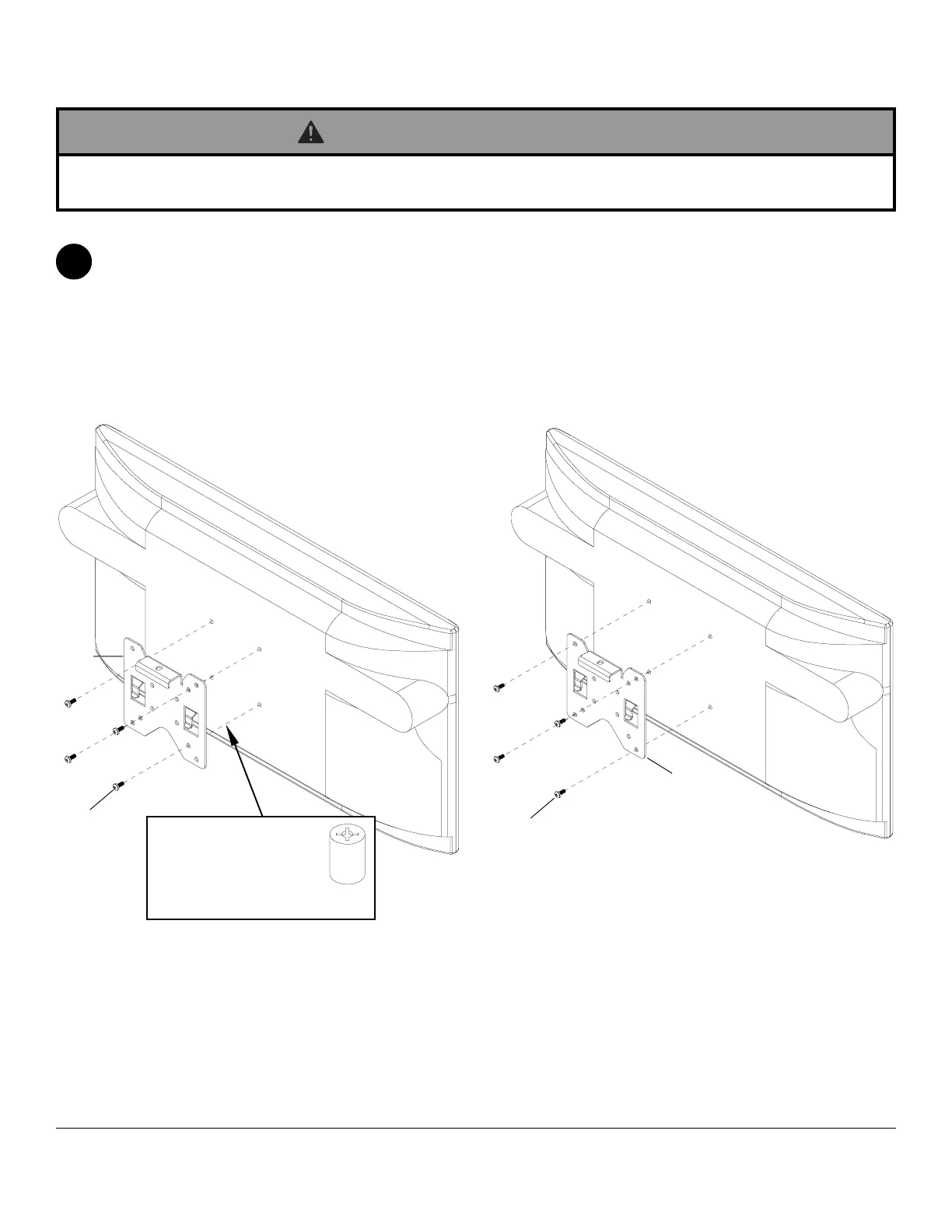

Fixation d’un crochet de support sur un écran à configuration de
montage VESA 75 ou 100
L
*Pour les écrans
comportant des trous
disposés en poche, les
entretoises (L) se
placent entre le crochet
de support (A) et l’écran.
CONFIGURATION DE MONTAGE VESA
®
75 :
Choisissez la configuration de trous illustrée ci-
dessous. Fixez le crochet de support (A) à l’arrière
de l’écran à l’aide de quatre vis M4 x 10 mm (E),
comme illustré ci-dessous.
*Remarque : Si les trous sont disposés en poche,
fixez le crochet de support (A) à l’arrière de l’écran à
l’aide de quatre vis M4 x 20 mm (F) et de quatre
entretoises de retenue (L), comme indiqué ci-
dessous.
E
CONFIGURATION DE MONTAGE VESA 100 :
Choisissez la configuration de trous illustrée
ci-dessous. Fixez le crochet de support (A)
à l’arrière de l’écran à l’aide de quatre vis M4
x 10 mm (E), comme illustré ci-dessous.
E
2
A
A
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à maintenir solidement le support, l’écran peut être abîmé ou le produit détérioré.
ADVERTISSEMENT
