16 of 16
ISSUED: 05-11-05 SHEET #: 201-9476-5 05-10-06

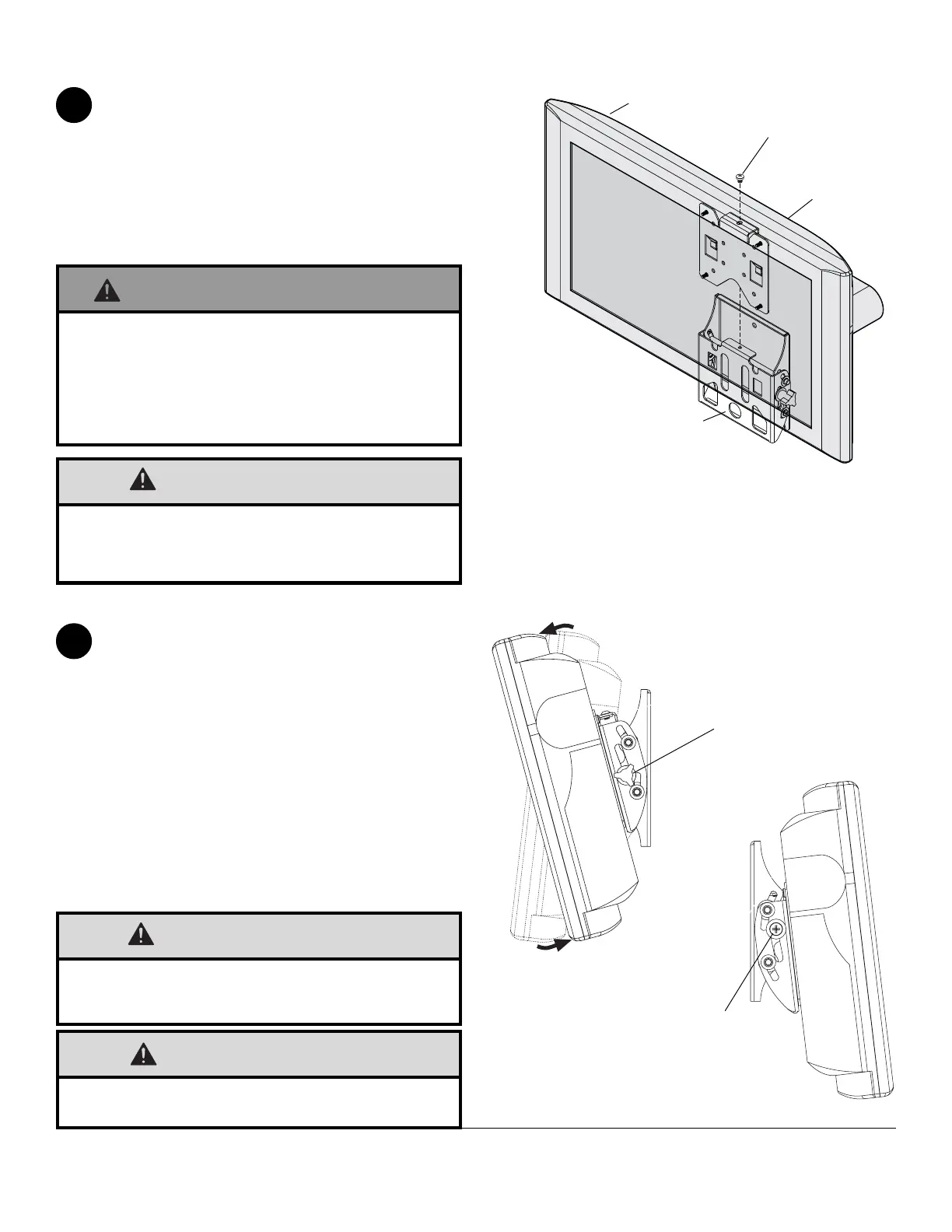

Fixez l’écran sur l’ensemble d’inclinaison (B). Serrez
la vis M5 x 6 mm (J ou N) pour fixer l’écran sur
l’ensemble d’inclinaison.
Pour consolider le tout, serrez la vis à tête creuse
M5 x 6 mm (N) à l’aide de l’embout de sécurité (O),
ce qui fixera l’écran sur l’ensemble d’inclinaison.
Pour enlever l’écran du support, desserrez la vis (J
ou N) et soulevez l’écran hors du
Montage et démontage d’un écran plat
3
A
ÉCRAN
• Ne soulevez pas plus de poids que vous ne pouvez en
manipuler. Faites-vous aider ou utilisez un
équipement mécanique pour placer l’écran en toute
sécurité.
• Si les crochets de support (A) ne sont pas fixés avec
la vis (J), l’écran pourrait tomber du support, s’il est
heurté accidentellement.
• N’employez pas une force excessive pour serrer les
vis. Un serrage excessif peut endommager le
support. Serrez les vis à un couple maximum de 2,26
Nm (20 po-lb).
ATTENTION
J or N
© 2005 Peerless Industries, Inc. All rights reserved.
Peerless is a registered trademark of Peerless Industries, Inc.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Réglez le bouton situé sur le côté droit du support illustré sur
la figure 4.1 à la tension désirée pour équilibrer la taille et le
poids de l’écran.
Remarque : Si le bouton est inaccessible, enlevez l’écran du
support, réglez le bouton sur la tension désirée pour équilibrer
la taille et le poids de l’écran et remettez l’écran sur le support
comme indiqué à l’étape 3.
Poussez ou tirez depuis le haut ou le bas de l’écran pour
régler l’inclinaison, comme illustré à la figure 4.1. L’inclinaison
peut être réglée à un maximum de 15° à l’avant ou 5° à
l’arrière.
Remarque : Pour verrouiller l’écran dans la position
d’inclinaison désirée, serrez la vis de tension située sur le
côté gauche du support illustré à la figure 4.2 à l’aide d’un
tournevis cruciforme.
.
4
Réglage de l’inclinaison d’un écran plat
• Prenez garde à ne pas vous pincer les doigts lorsque
vous poussez l’écran depuis le bas.
ATTENTION
• N’employez pas une force excessive pour serrer les
vis. Un serrage excessif peut endommager le
support. Serrez les vis à un couple maximum de 4,5
Nm (40 po-lb).
fig. 4.1
fig. 4.2
BOUTON DE
TENSION
VIS DE TENSION
B
fig. 3
ADVERTISSEMENT
ATTENTION
