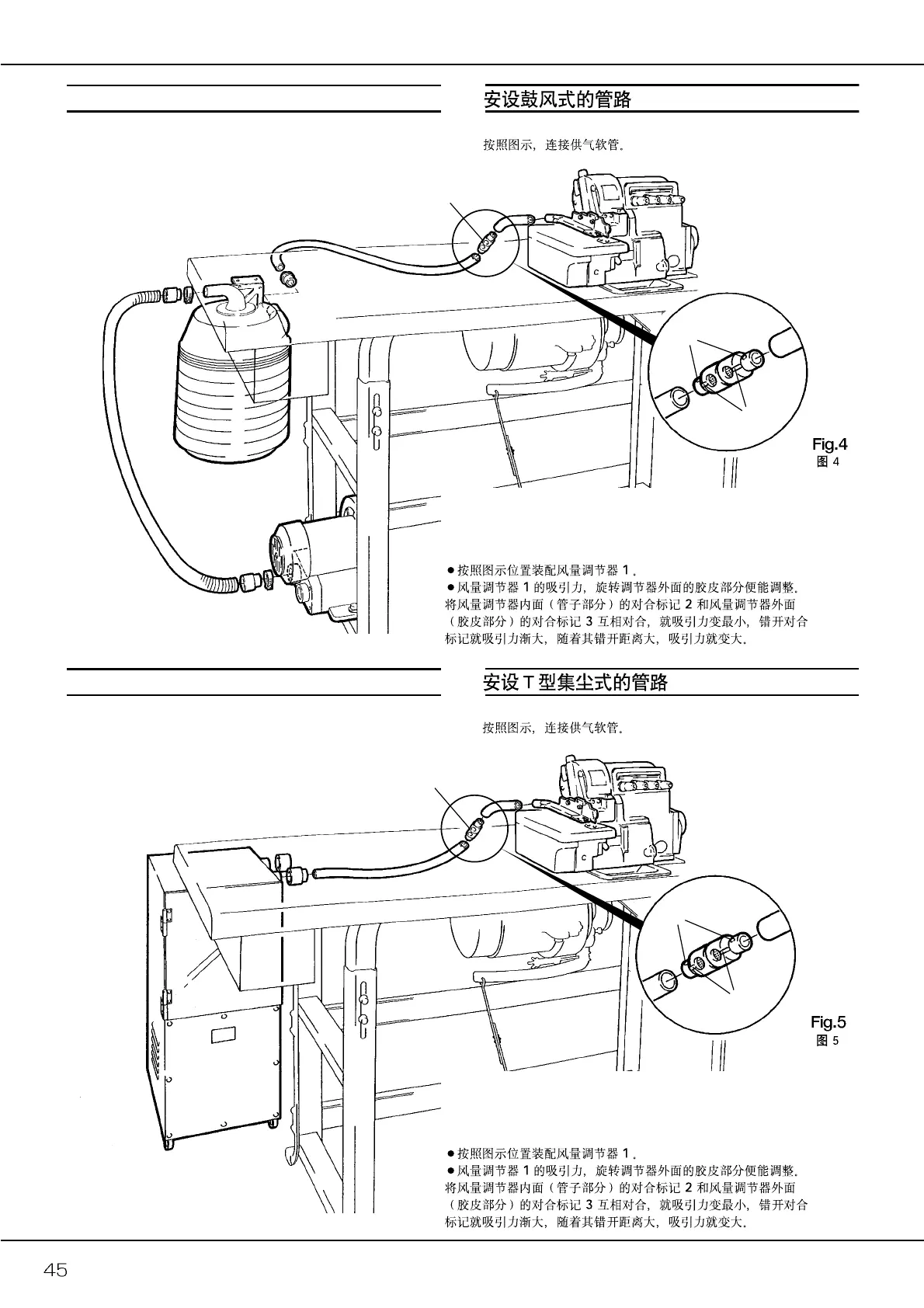

Tipo con recipiente para recortes
Conecte el tubo neumático como se muestra en la figura.
●Conecte el regulador de aire 1 como se muestra en la figura de arriba.
●Ajuste la fuerza de aspiración del regulador de aire 1 girándolo por su
lado exterior (la parte de goma).
Para disminuir la fuerza de aspiración, haga que las marcas 2 y 3 formen
una línea. Para aumentar la fuerza de aspiración, gire las marcas.
Tipo de soplador
Conecte el tubo neumático como se muestra en la figura.
●Conecte el regulador de aire 1 como se muestra en la figura de arriba.
●Ajuste la fuerza de aspiración del regulador de aire 1 girándolo por su
lado exterior (la parte de goma).
Para disminuir la fuerza de aspiración, haga que las marcas 2 y 3 formen
una línea. Para aumentar la fuerza de aspiración, gire las marcas.
