46
1. Coloque los cables de forma ordenada en la parte posterior de la caja de toma
de corriente.
2. Alinee el Controlador con los oricios para tornillos de la caja de toma de
corriente. Fije el Controlador a la caja de toma de corriente con los dos (2)
tornillos de sujeción.
3. Cierre la tapa delantera del Controlador.

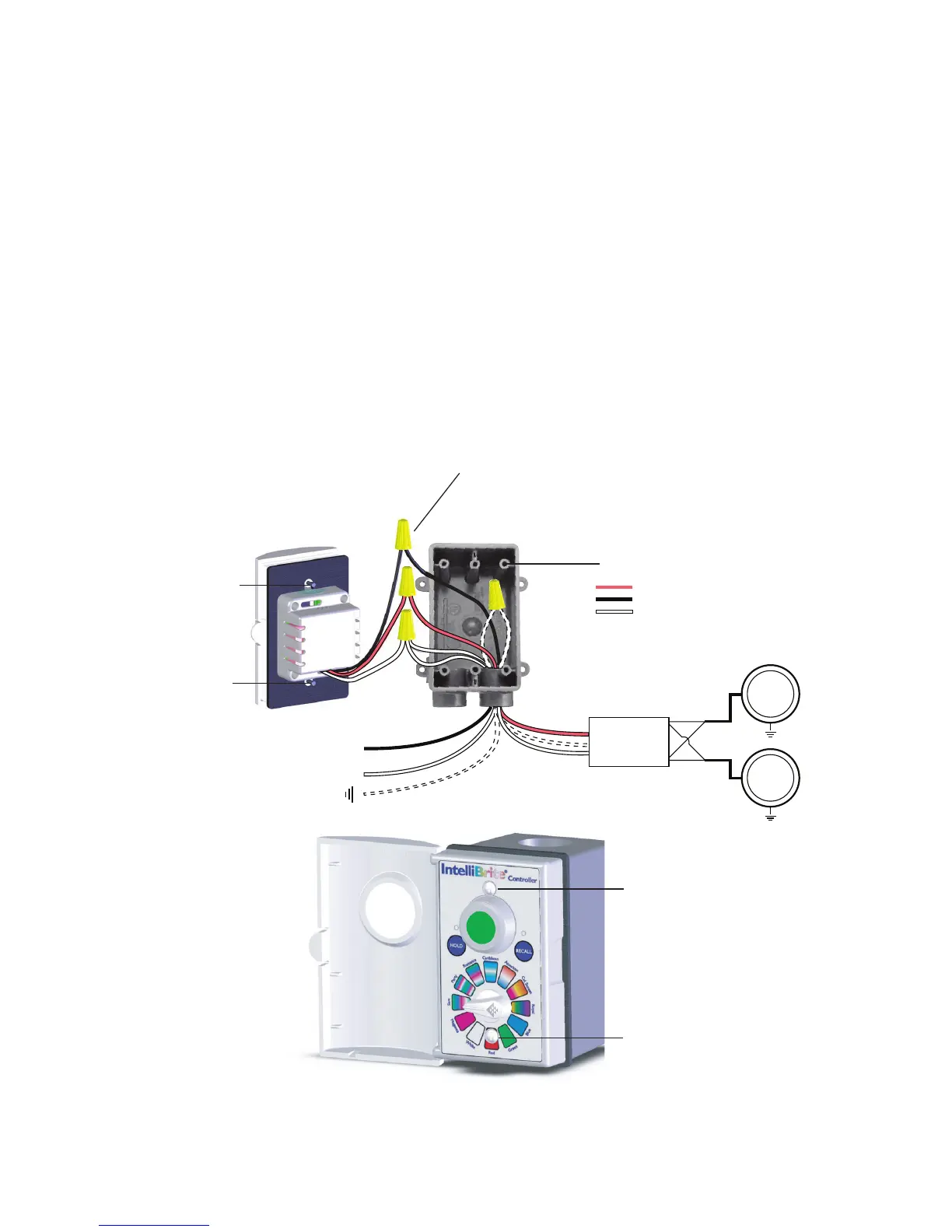

Instalación del Controlador IntelliBrite
®
en la caja de toma de
corriente
El Controlador IntelliBrite se monta en una caja especíca de toma de corriente
(mínimo de 319,5 cenmetros cúbicos). Después de conectar el cableado del
Controlador IntelliBrite, revise todas las conexiones del cableado antes de montar
el controlador en la caja de toma de corriente.
Para instalar el Controlador IntelliBrite:
PRINTED ON: 7/29/2009, 600054_ctlg pics.SLDASM
Tornillo de sujeción
Tornillo de sujeción
L
N
IntelliBrite
IntelliBrite
Transformador
Rojo
Negro
Blanco/Azul
Coloque los cables de
forma ordenada detrás
del Controlador
Tornillo de
sujeción
Oricio para el tornillo (hay 6)
Tornillo de
sujeción
