INSTALLATION DE PUISAGE PAR POINT
MENÉ
1 ° Relier le tuyau d’aspiration au point d’entraînement (Fig.
2). Prévoir une longueur de tuyau horizontale aussi courte
que possible. Utiliser de la bande téflon sur les filets de
tuyau mâles. Il faut sans doute puiser à partir de points
de puits multiples pour alimenter suffisamment la pompe
en eau.
2 ° Installer un clapet de retenue dans le tuyau horizontal. La
flèche indiquant le flux de débit sur le clapet de retenue
doit être orientée vers la pompe.
TUYAUTERIE HORIZONTALE ENTRE LE
PUITS ET LA POMPE
1 ° Le rendement de la pompe diminuera si un tuyau d’un
diamètre inférieur à
1-1/2 pouce est utilisé en tant que tuyau d’aspiration.
2 ° Pour faciliter l’amorçage de la pompe sur les installations
par points de pui-sage, installer des clapets de retenue sur
la tuyauterie. Vérifier si la flèche indiquant le flux du débit
sur le clapet de retenue est orientée vers la pompe.
CALIBRE DU TUYAU DE REFOULEMENT
Le calibre du tuyau de refoulement doit être augmenté afin de
réduire les pertes de pression provoquées par la friction sur
les grandes longueurs de câblage. La dimension des tuyaux
est basée sur le débit en gallons par minute, le type de tuyaux
et leur longueur.
APPLICATION DE LA POMPE
D’ARROSAGE
Cette pompe est conçue pour l’arrosage des pelouses.
Elle débite une bonne quantité d’eau lorsque le système
d’arrosage fonctionne à pleine pression. Elle est capable de
pomper à partir d’un étang, d’une citerne, ou d’un puits.
On peut séparer le refoulement de la pompe pour qu’il
alimente 4 ou plusieurs systèmes d’arrosage.
Ne pas utiliser si une pompe de surpression est déjà utilisée.
INSTALLATION DE LA POMPE/
CANALISATION INSTALLATION DE
LA POMPE
Si la pompe est mise en marche et arrêtée par pression, un
manocontacteur et un réservoir sont requis. Pour connaître
les instructions pour la bonne installation et le bon fonctionne-
ment, appeler le service à la clientèle.
Utiliser un tuyau rigide. Ne pas utiliser de tuyaux flexibles ou
en plastique. Voir «Installation de la tuyauterie du puits» pour
plus de détails.
REMARQUE : N’utiliser que du ruban téflon ou de la pâte
d’étanchéité pour raccords filetés à base de téflon pour
procéder à tous les raccords filetés sur la pompe. Ne pas
utiliser de pâte pour raccords filetés sur les pompes en
plastique : cette pâte peut réagir avec les éléments en plas-
tiques de la pompe. S’assurer que tous les raccords du tuyau
d’aspiration sont bien étanches, aussi bien à l’air qu’à l’eau.
Si le tuyau d’aspiration aspire de l’air, la pompe ne pompera
pas l’eau du puits.
1 ° Boulonner la pompe à un socle solide et à niveau.
2 ° Fixer la tuyauterie reliée à la pompe.
3 ° Envelopper les filets mâles de fixation sur la pompe avec
1-1/2 à 2 couches de bande téflon, en applicant chacune
dans le sens des aiguilles d’une montre (en faisant face à
l’extrémité du tuyau).
4 ° Serrer les raccords à la main, un tour et demi à la fois. Ne
pas trop forcer le serrage.
5 ° Remplacer le bouchon d’amorçage par un monomètre.
Ceci permettra de déterminer la dimension des zones, de
procéder à la recherche des pannes et de suivre les ren-
dements de la pompe.
REMARQUE : Installer la pompe aussi près que possible
de la tête du puits. Les longueurs de câble excessives et la
présence de nombreux raccords augmentent les problèmes
de friction et réduisent la capacité du débit.
REMARQUE : Pour les longs chemins de câblage à l’horizon-
tale, monter une connexion d’amorçage en té entre le clapet
de retenue et la tête du puits (Fig. 1). Pour les installations par
points de puisage menés, installer un clapet de retenue sur la
tuyauterie. Vérifier si la flèche indiquant le flux du débit sur le
clapet de retenue est orientée en direction de la pompe.

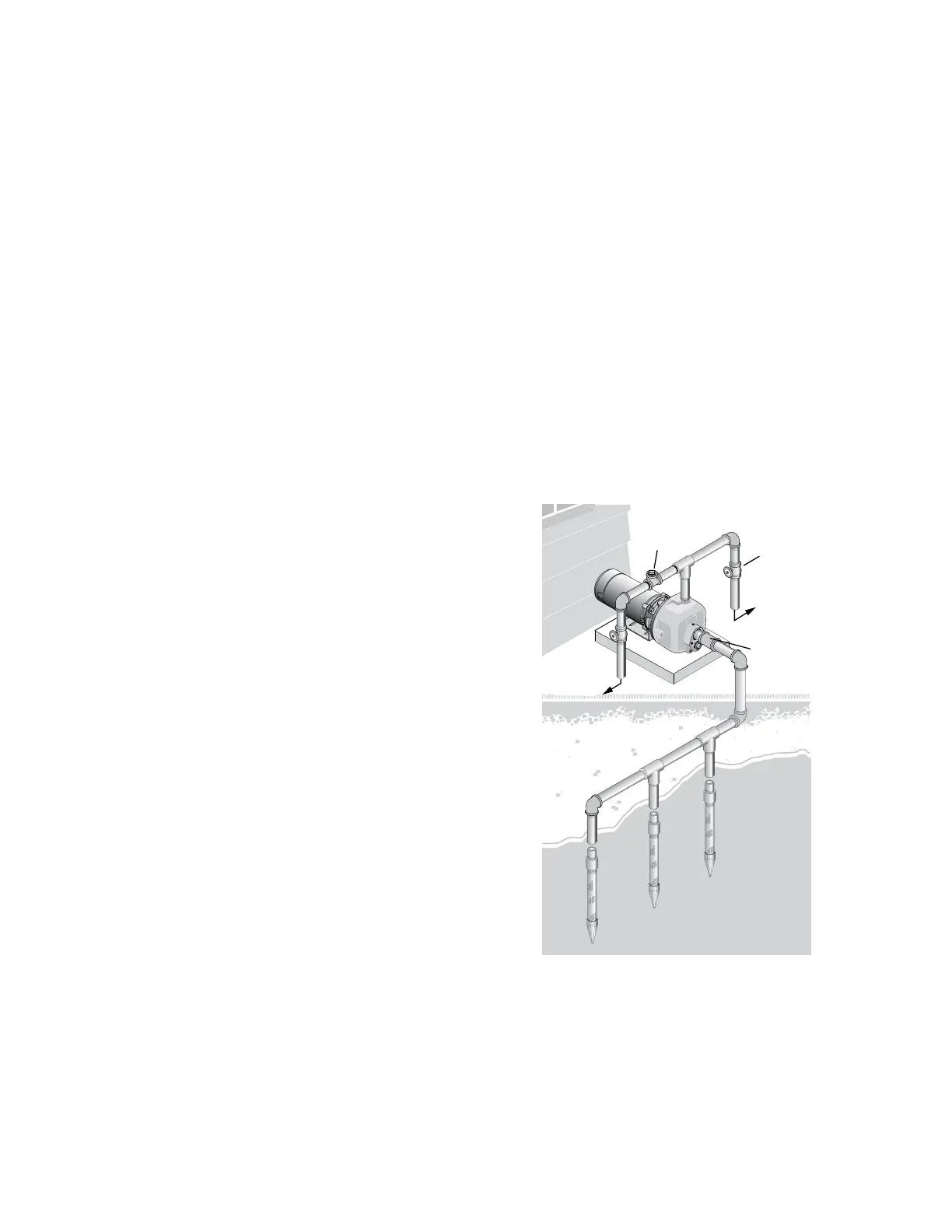

Figure 2 : Installation de puisage par
pointes filtrantes multiples
To sprinkler
heads
To sprinkler
heads
Gate
valve
Priming
tee
Multiple well
points
Check
valve
Té
d’amorçage
Clapet de
non retour
Pointes filtrantes
multiples
Robinet-
vanne
Vers
les têtes
d’arrosage
Vers
les têtes
d’arrosage
