7.1 Modification des sons par activation externe
Pour les applications nécessitant d’autres sons que ceux de base, il est possible d’obtenir jusqu’à trois autres
sons à l’aide des commandes électriques suivantes.
En principe, le son de base souhaité (♪, voir le tableau des sons en annexe) est réglé en premier à l’aide du
commutateur de tonalité S3 sur la platine pilote. Les sons supplémentaires correspondants (C1, C2, C1 + C2)
figurent dans le tableau « Commande des sons » en annexe.

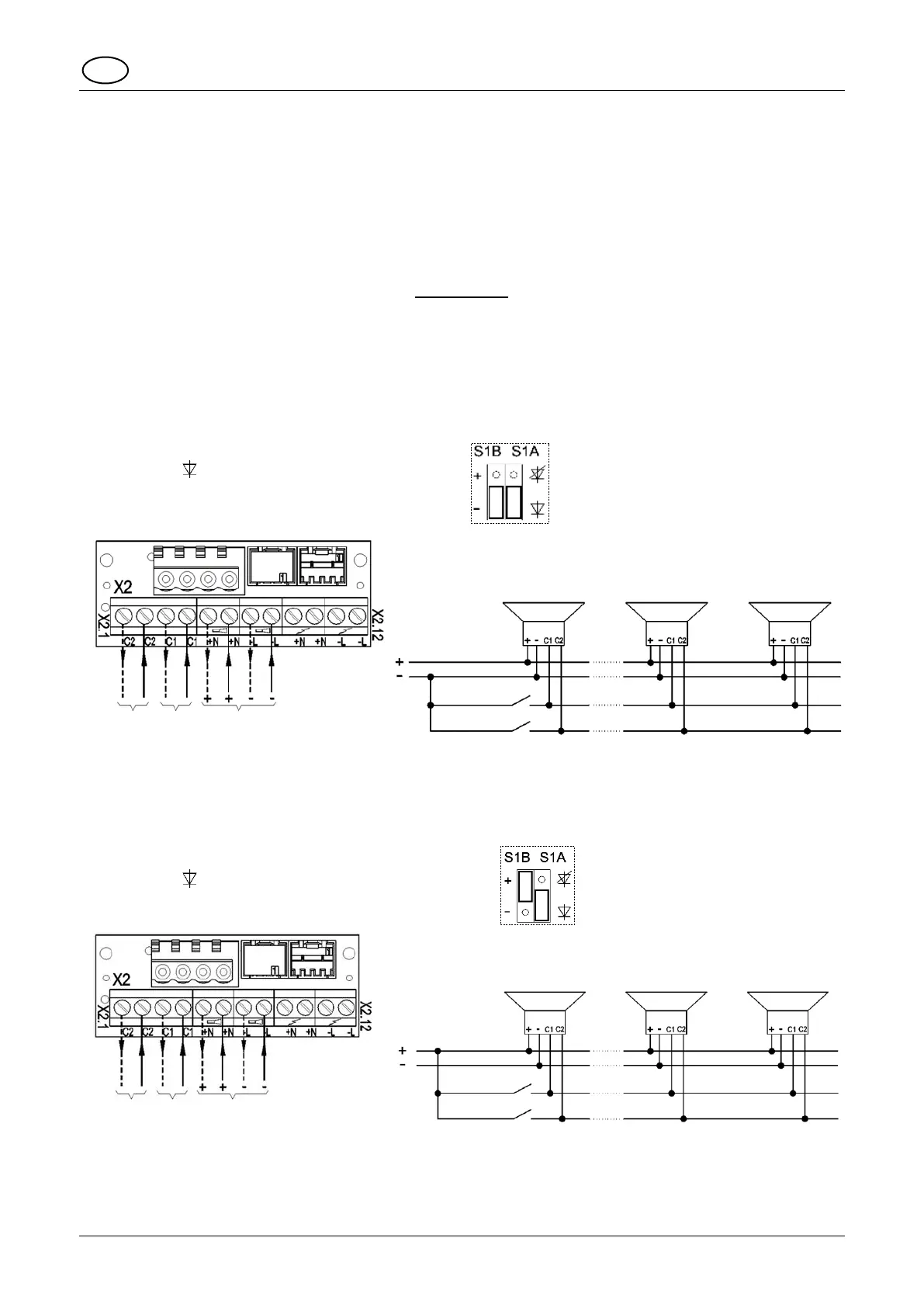

7.1.1 Sélections des sons par entrée de commande (TAS) – versions CA et CC
Version CC :
Remarque : La tension d’alimentation doit toujours être appliquée avec les entrées de commande.
Attention : Si la tension de commande est supérieure à la tension d’alimentation ou si la tension d’alimenta-
tion n’est pas appliquée, l’alimentation de service s’effectue par les entrées de commande. Une capacité de
charge correspondante doit alors être assurée.
Commande négative : (réglage d’usine)
Positionner le commutateur comme suit :
➢ S1A sur (diode non pontée)
➢ Commutateur S1B sur « – »
Positionnez le commutateur comme suit :
➢ S1A sur (diode non pontée)
➢ Commutateur S1B sur « + » (commande positive)
