Руководство по эксплуатации PA 5 / PA X 5-05/ PA X 5-10
11/2023 Страница 6 / 10 086200006e

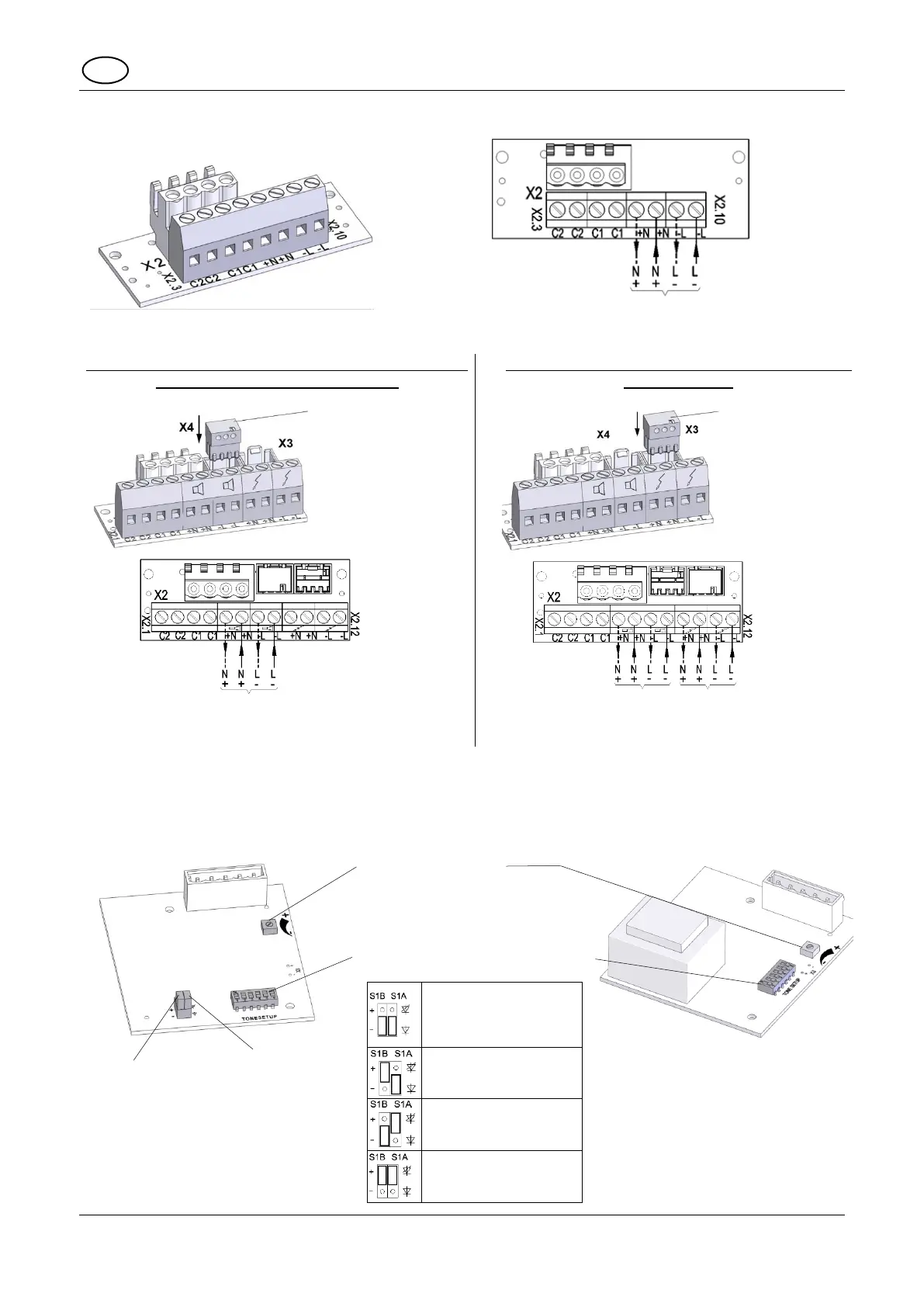

6.2 Подключение к электросети PA 5
Подключение рабочего напряжения
6.3 Подключение к электросети PA X 5-05/ PA X 5-10
Совместное подключение лампы-вспышки и излуча-
теля звука (Заводская установка)
Раздельное подключение лампы-вспышки и из-
лучателя звука
Штекер от платы
лампы-вспышки
Штекер от платы
лампы-вспышки
Подключение рабочего напряжения
Подключение рабочего
напряжения для излу-
чателя звука
Подключение рабочего
напряжения для
лампы-вспышки
7. Настройки звукового тона (на плате драйвера в верхней части)
Требуемый звуковой тон выбирается с помощью переключателя звуковых тонов S3 (на плате драйвера
в верхней части). Возможные звуковые тоны описаны в таблице звуковых тонов в приложении.
После подачи напряжения питания генерируется звуковой тон.
Версия пост. тока Версия перем. тока
Регулятор громкости
Указание:
Для соответствия EN54-3 регуля-
тор громкости должен находиться
в максимальном положении.
Переключатель звуковых тонов S3
Диод не перемкнут
Полярность отрица-
тельная
Заводская установка
Диод не перемкнут
Полярность положи-
тельная
Диод перемкнут
Полярность отрица-
тельная
Диод перемкнут
Полярность положи-
тельная
S1B
Выбор полярности
управляющего
напряжения для
C1 и C2
S1A
Перемыкание ди-
ода инверсии по-
лярности
