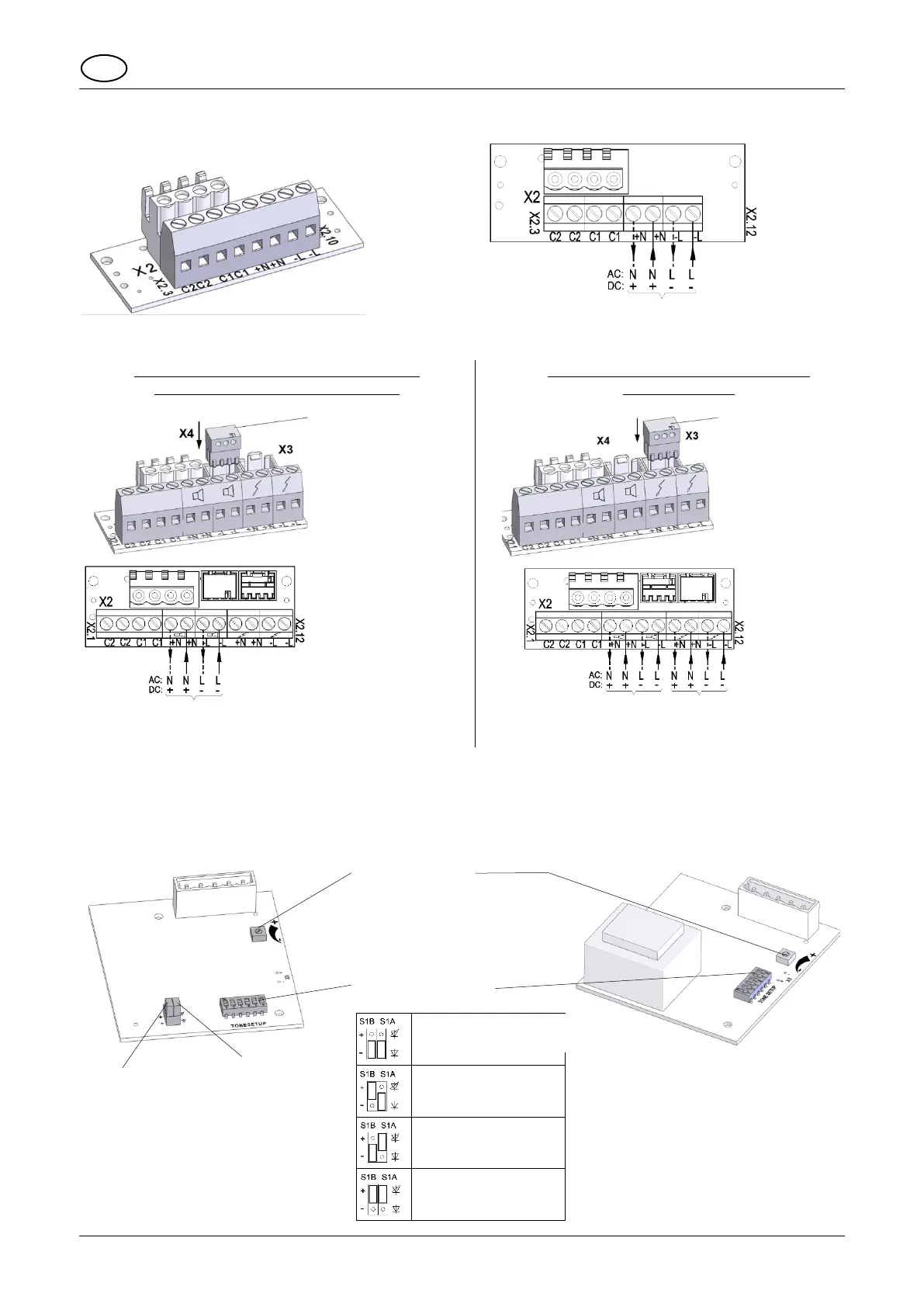

6.2 Elektrischer Anschluss PA 5
Platine im Unterteil:
Betriebsspannungsanschluss
6.3 Elektrischer Anschluss PA X 5-05/ PA X 5-10
Gemeinsamer Anschluss von Blitzleuchte
und Schallgeber (Werkseinstellung)
Getrennter Anschluss von Blitzleuchte
und Schallgeber
Stecker von der Blitz-
leuchtenplatine
Stecker von der
Blitzleuchten-
platine
Betriebsspannungsanschluss
Betriebsspannungs-
anschluss Schallgeber
Betriebsspannungs-
anschluss Blitzleuchte
7. Toneinstellungen (auf der Treiberplatine im Oberteil)
Der gewünschte Ton wird mit dem Tonartenschalter S3 (auf der Treiberplatine im Oberteil) ausgewählt. Die
möglichen Töne sind in der Tonartentabelle im Anhang beschrieben.
Nach Anlegen der Versorgungsspannung wird der Ton erzeugt.
DC-Version AC- Version
Lautstärkeregler
Hinweis:
Um EN54-3 konform zu sein,
muss sich der Lautstärkeregler
in der Maximal-Position befin-
den.
Tonartenschalter S3
Diode nicht überbrückt
Polarität negativ
Werkseinstellung
Diode nicht überbrückt
Polarität positiv
Diode überbrückt
Polarität negativ
Diode überbrückt
Polarität positiv
S1B
Auswahl der Polarität
der Steuerspannung für
C1 und C2
S1A
Überbrückung der
Verpolungsdiode
S1A
S1B
S3
S3
