Betriebsanleitung PA 5 / PA X 5-05/ PA X 5-10
11/2022 Seite 9 / 10 086200006e
de

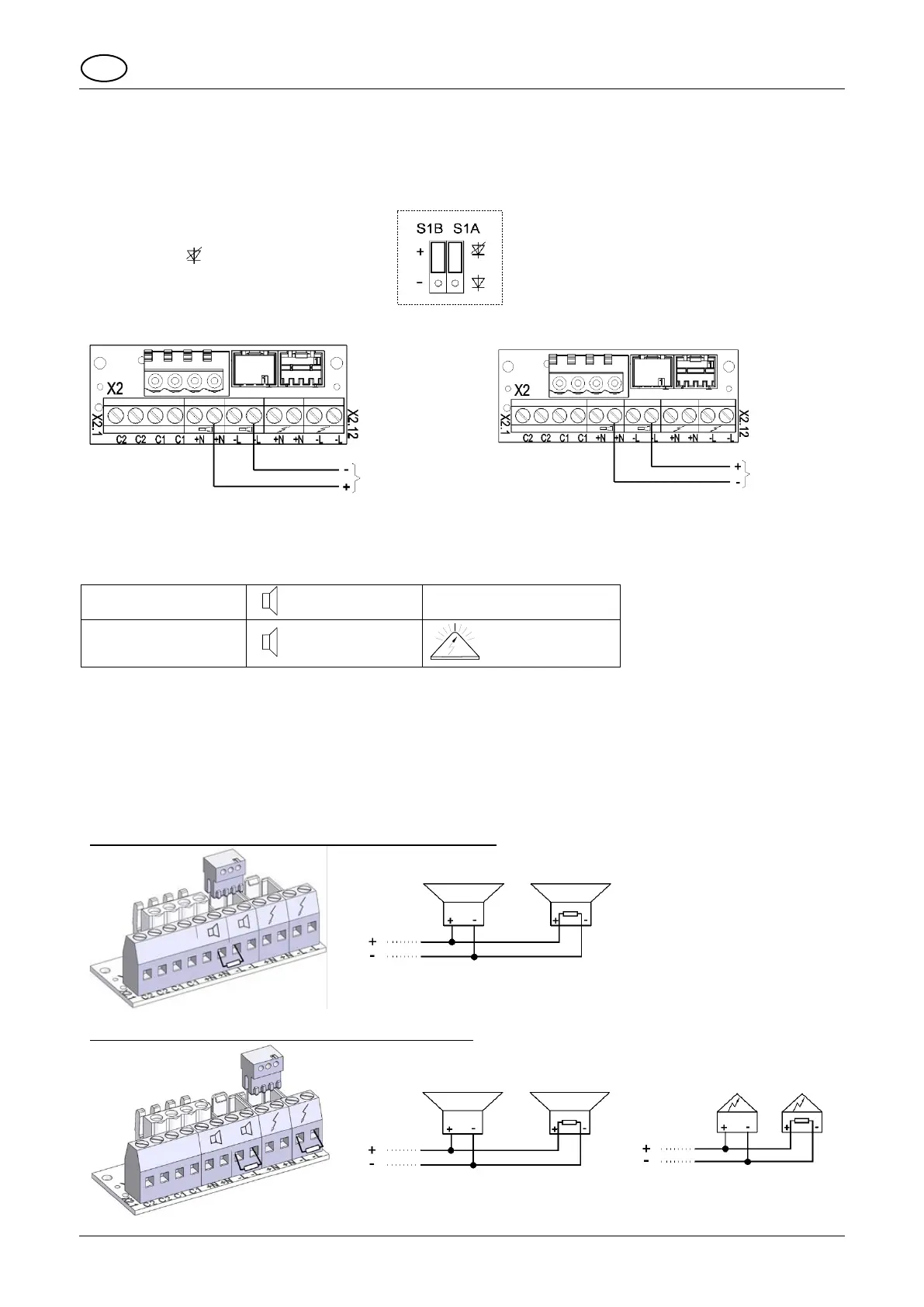

7.1.3 Tonstufenauswahl durch Verpolung (TAR) - alle DC-Versionen (außer Option –SSM)
Hinweis: Nur bei DC-Version anwenden!
Nicht bei –SSM-Versionen anwenden!
Die Steuereingänge C1 und C2 dürfen auf der Anschlussplatine nicht beschaltet werden!
Schalterstellung wie folgt vornehmen:
➢ S1A auf (Diode überbrückt)
➢ und Umschalter S1B auf „+“
(auf der Treiberplatine)
Durch Verpolung der Betriebsspannung zum Grundton (♪) kann zusätzlich Ton „C1+C2“ gewählt werden:
Grundton
Ton „C1+C2“
8. Option
–SSM (Soft-Start-Modul, nur 24V DC)
Die Einschaltstromspitze wird begrenzt auf:
PA 5-SSM:
:: max. 2,1 A
PA X 5-xx-SSM:
:: max. 2,1 A
: max. 4,5 A
Die Betriebsspannung wird erst ab >7 V zum Betriebsmittel durchgeschaltet.
Betriebsspannungsbereich: 18 V – 30 V DC
Position des Widerstands (1kOhm) wie folgt vornehmen:
➢ Den Widerstand zur Leitungsüberwachung immer im letzten Gerät montieren.
➢ Bei getrenntem Anschluss von Schallgeber und Blitzleuchte Position des zweiten Widerstandes siehe
unten.
➢ Nicht benötigte Widerstände entfernen.
Gemeinsamer Anschluss von Schallgeber und Blitzleuchte:
Getrennter Anschluss von Schallgeber und Blitzleuchte:
