Pfannenberg PA 5 - Tonstufenauswahl durch Versorgung über Steuereingang (TAV) - alle DC-Versionen

Betriebsanleitung PA 5 / PA X 5-05/ PA X 5-10
11/2022 Seite 8 / 10 086200006e
de

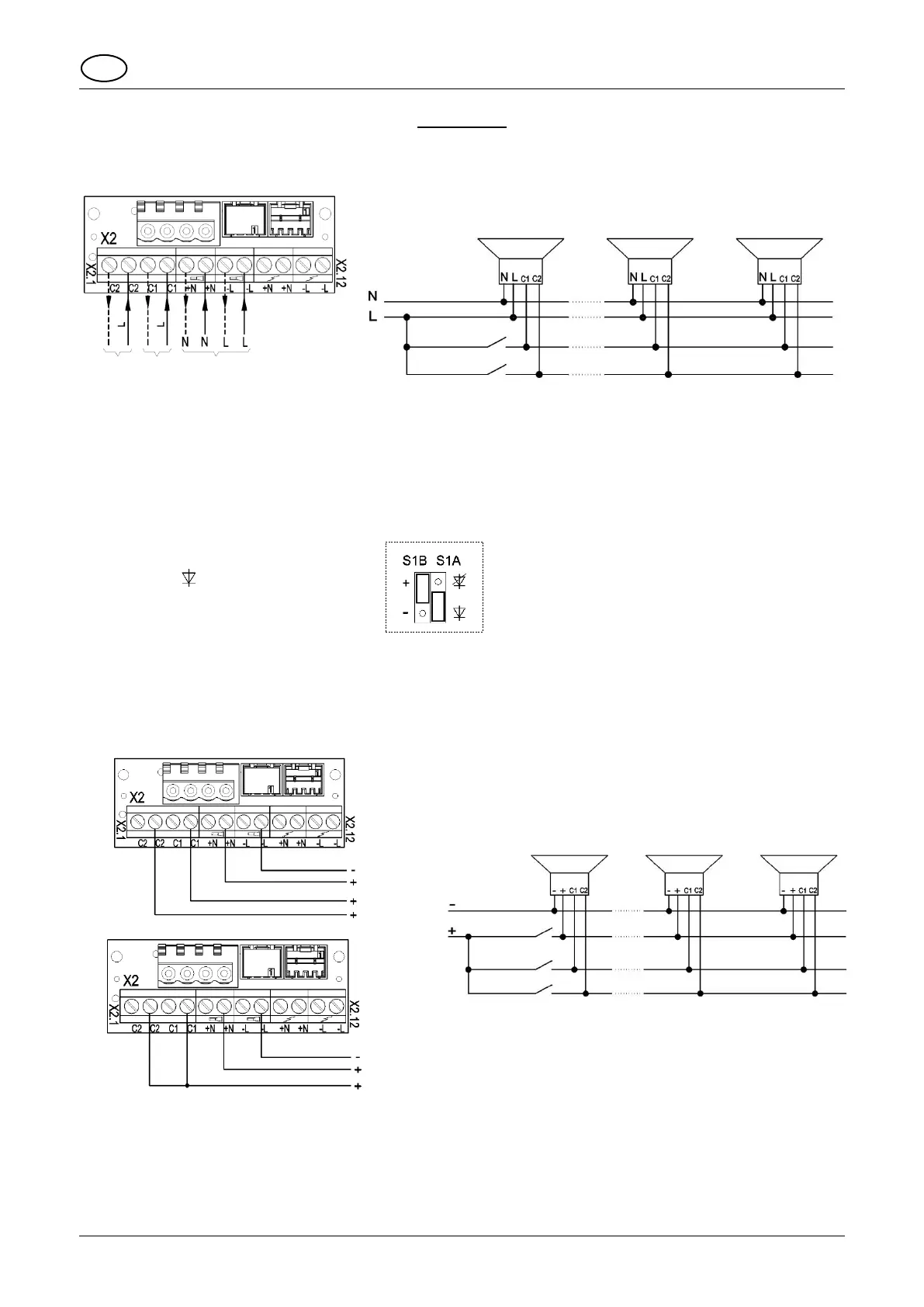

AC-Version:
Hinweis: Versorgungsspannung immer zusammen mit den Steuereingängen angelegen.
Phase „L“ der Versorgungsspannung an die Steuereingänge C1 bzw. C2 anlegen.
Ton C2
Ton C1
Betriebsspannung
7.1.2 Tonstufenauswahl durch Versorgung über Steuereingang (TAV) – alle DC-Versionen
Hinweis: Nur bei DC-Version anwenden!
Der Schallgeber kann über die Steuereingänge C1 bzw. C2 auf der Anschlussplatine mit Betriebsspannung
versorgt werden. Versorgung und Tonstufenauswahl erfolgt somit gleichzeitig.
Schalterstellung wie folgt vornehmen:
➢ S1A auf (Diode nicht überbrückt)
➢ Umschalter S1B auf „+“
(auf der Treiberplatine)
➢ Minuspol auf der Anschlussplatine anschließen.
➢ Pluspol auf der Anschlussplatine anschließen. Der Grundton (♪) wird erzeugt.
➢ Anschluss der positiven Spannung an C1 auf der Anschlussplatine erzeugt Ton C1.
➢ Anschluss der positiven Spannung an C2 auf der Anschlussplatine erzeugt Ton C2.
➢ Gleichzeitiger Anschluss der positiven Spannung an C1 und C2 auf der Anschlussplatine erzeugt Ton
„C1+C2“.
Grundton
Ton C1
Ton C2
Grundton
Ton C1+C2
Ton C1
Ton C2
Ton C1
Grundton
Ton C2
