7.1 Änderung der Töne durch externe Ansteuerung
Für Anwendungen, die zusätzlich zum Grundton weitere Töne benötigen, besteht die Möglichkeit, bis zu drei
weitere Tonarten mithilfe der folgenden elektrischen Ansteuerungen zu erreichen.
Grundsätzlich wird erst der gewünschte Grundton (♪, siehe Tonartentabelle im Anhang) mit dem Tonarten-
schalter S3 auf der Treiberplatine eingestellt. Die korrespondierenden zusätzlichen Töne (C1, C2, C1+C2) sind
der Tabelle „Ansteuerung der Töne“ im Anhang zu entnehmen.
7.1.1 Tonstufenauswahl durch Steuereingang (TAS), AC- und DC-Versionen
DC-Version:
Hinweis: Versorgungsspannung immer zusammen mit den Steuereingängen angelegen.
Achtung: Ist die Steuerspannung größer als die Versorgungsspannung oder die Versorgungsspannung liegt
nicht an, erfolgt die Betriebsstromversorgung über die Steuereingänge. Eine entsprechende Belastbarkeit
muss dann gewährleistet sein.

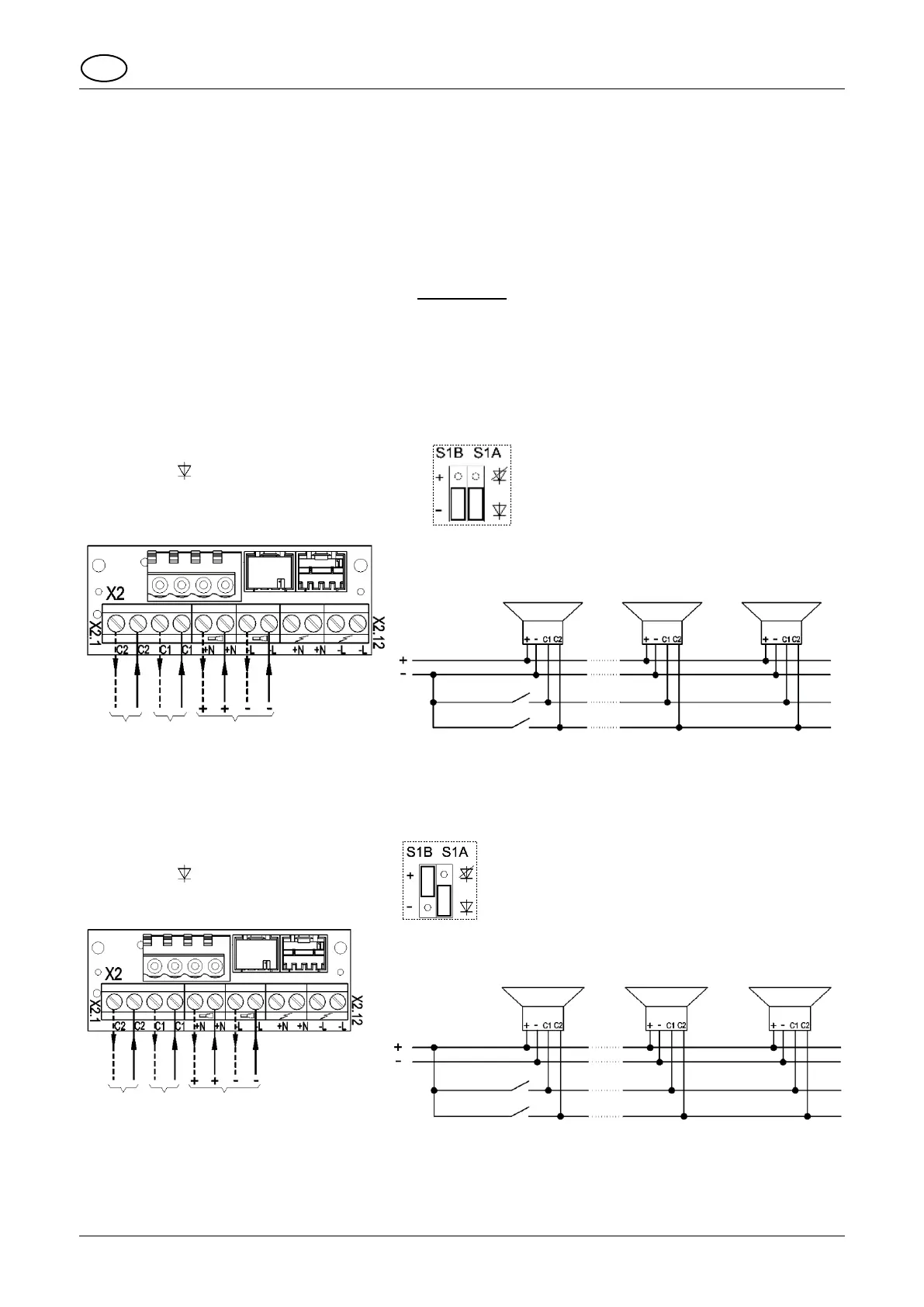

Negative Ansteuerung: (Werkseinstellung)
Schalterstellung wie folgt vornehmen:
➢ S1A auf (Diode nicht überbrückt)
➢ Umschalter S1B auf „–“
(auf der Treiberplatine)
Ton C2 Ton C1
Betriebsspannung
Positive Ansteuerung:
Schalterstellung wie folgt vornehmen:
➢ S1A auf (Diode nicht überbrückt)
➢ Umschalter S1B auf „+“ (positive
Ansteuerung)
(auf der Treiberplatine)
Ton C2
Ton C1
Betriebsspannung
Ton C1
Ton C2
Ton C1
Ton C2
