Pfannenberg PA 5 - Inbetriebnahme; Sicherheitshinweise

Betriebsanleitung PA 5 / PA X 5-05/ PA X 5-10
11/2022 Seite 5 / 10 086200006e
de

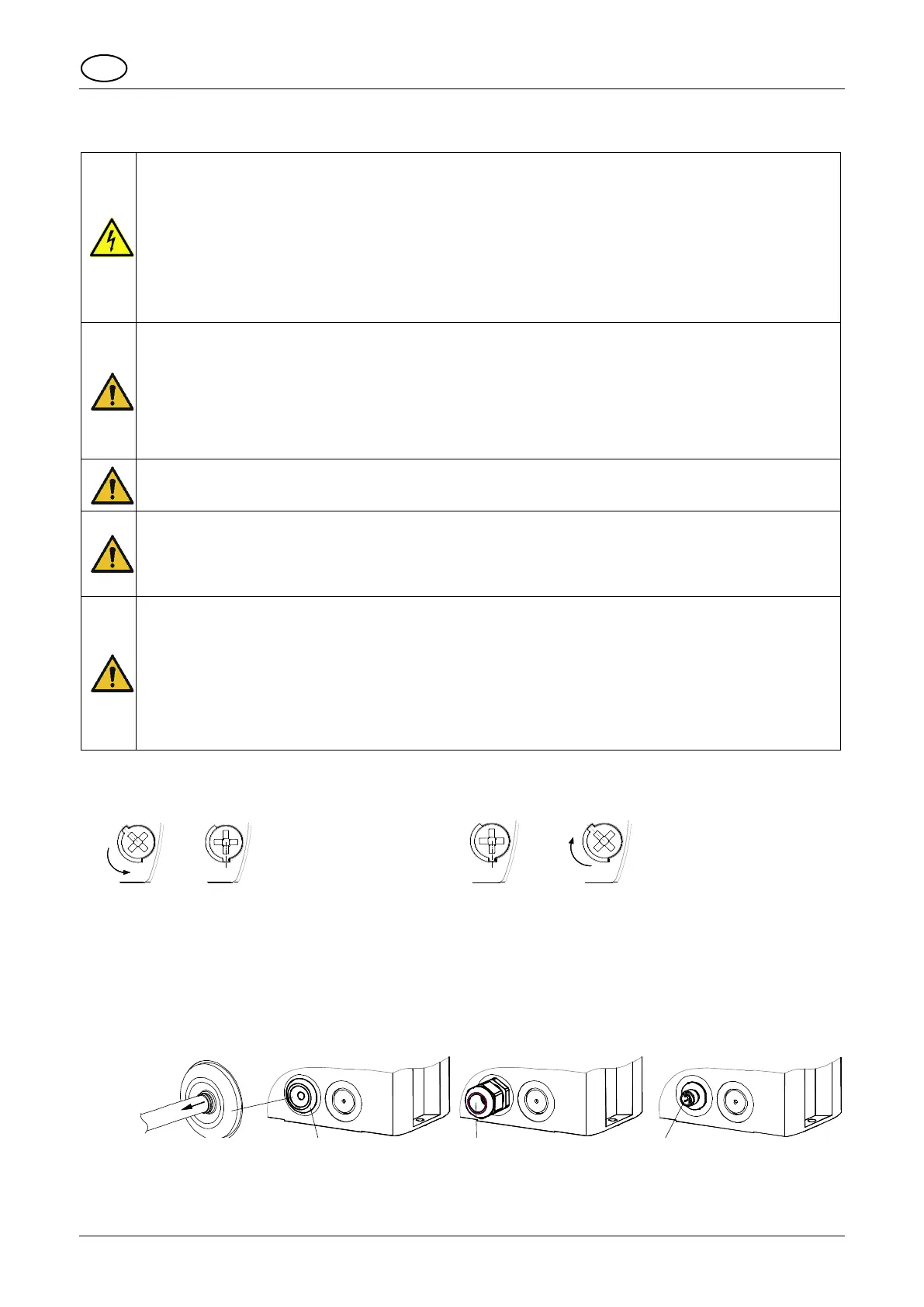

6. Inbetriebnahme
6.1 Sicherheitshinweise
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und
schwere Unfälle verursachen.
➢ Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte Fach-
kräfte durchführen.
➢ Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten sichern.
Spannungsfreiheit immer sicherstellen.
➢ Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät
öffnen.
➢ Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
➢ Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert
ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
Zur Gewährleistung der dauerhaften Funktion:
➢ in staubreicher Umgebung oder im Außenbereich den Schalltrichter nicht nach oben gerichtet mon-
tieren.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
➢ Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
VORSICHT – Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
➢ Bei Installations-, Montage-, oder Service-/ Wartungsarbeiten geeignete Persönliche Schutzausrüs-
tung (PSA) tragen.
➢ Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen, Kollisio-
nen mit Bauteilen vermeiden.
VORSICHT - Beeinträchtigung des Hörvermögens
➢ Um eine Beeinträchtigung des Hörvermögens zu verhindern, bei Arbeiten/ Tests eine Schallschutz-
ausrüstung tragen.
➢ Unvermittelte Schallauslösung kann zu Schreckreaktionen führen.
VORSICHT – Beeinträchtigung des Sehvermögens
Bei Verwendung der Schallgeber-Blitzleuchten-Kombination:
➢ Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick in die
aktivierte Leuchte vermeiden.
➢ Unvermittelte Blitzauslösung kann zu Schreckreaktionen führen.
Öffnen des Gehäuses
Verschließen des Gehäuses
Durch Lösen der vier
Deckelschrauben lässt
sich das Oberteil abneh-
men
Verschließen des Ge-
häuses durch Drehen
der Deckelschrauben in
die Endstellung bis zur
Verrastung.
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Der mitgelieferte Membrannippel kann durch eine Kabelverschraubung oder durch einen M12-Steckverbinder
mit einem Flanschmaß von M20 ersetzt werden.
➢ Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrü-
chen montieren.
Bei Kabeldurchmessern von <7 mm eine Kabelverschraubung mit ausreichender Schutzart verwenden.
IP 66 nur bei nach außen gerichtetem
Trichter der Membrane.
Nach Montage des Kabels
Reste der Membrane entfernen.
Membrannippel IP 66
(mitgeliefert)
Kabelverschraubung
IP 66 (Option)
M12-Steckverbinder IP 66,
für Kleinspannungs-Geräte
(Option)
3/8
1. 2.
3/8
1. 2.
