2. Instalação e configuração
Seguridad y armonía
ININTERRUMPIDA
19
Sistema de Alimentação Ininterrupta
PH 9210 | PH 9220 | PH 9230 | PH 9260

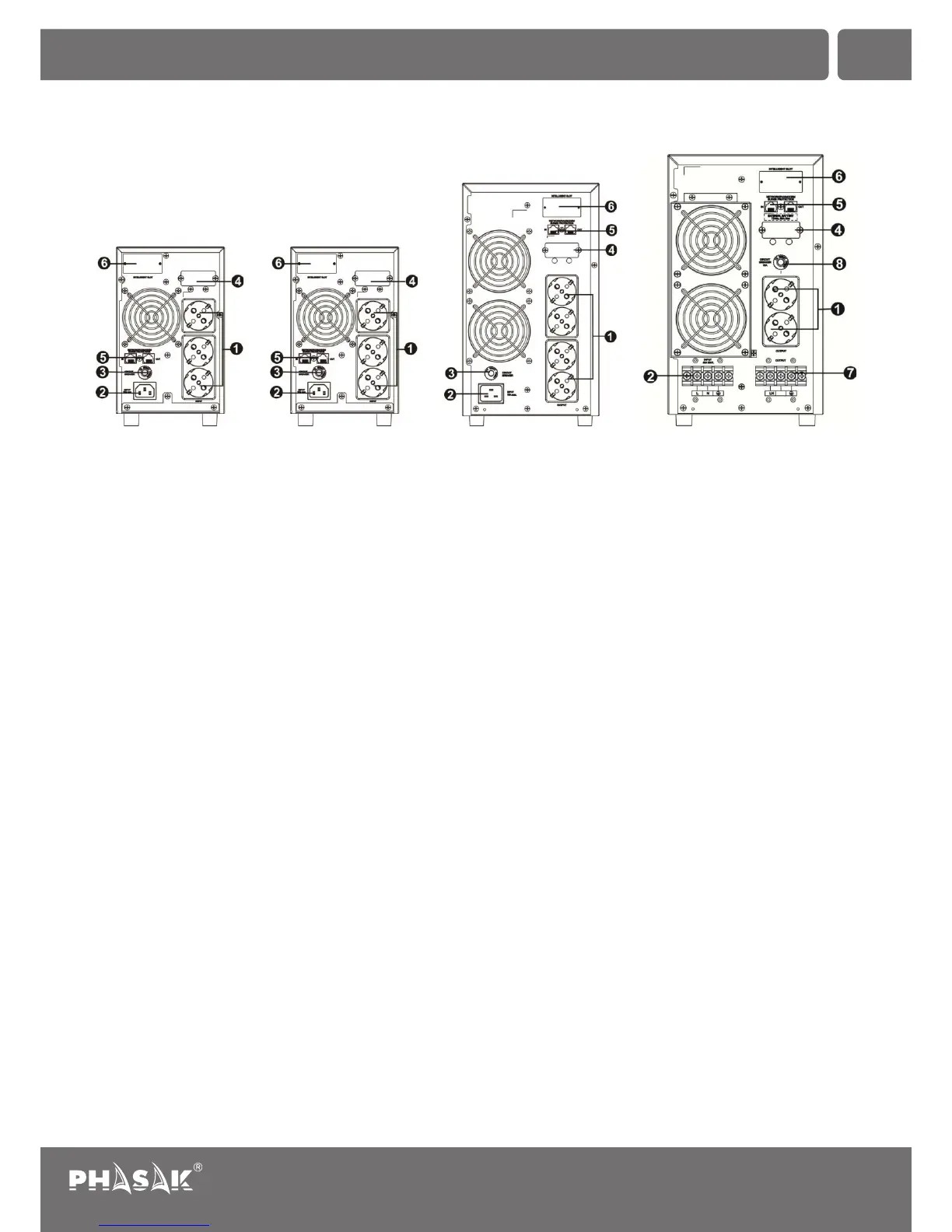

2.1.
1. | 2. | 3. Disjuntor | 4. ( )
5. Protecção contra sobrecargas em rede/fax/modem | 6. Slot inteligente de porta RS-232 (SNMP ou USB opcionais)
7. Terminais de saída | 8. Disjuntor de saída
2.2. Configuração da UPS
Passo 1: Ligação à entrada da UPS
• Ligue a UPS a uma tomada da parede de dois pólos e três fios terra. Evite usar cabos de extensão.
• Para os modelos de 208/220/230/240VAC: o cabo é fornecido com a UPS.
Nota: Para os modelos de baixa tensão. Verifique se o painel de LCD é iluminado ou não, ou se indica uma falta de
conexão. Acende-se quando o aparelho está conectado a uma tomada inadequada. (Consulte a tabela de solução
de problemas.)
Passo 2: Ligação de saída da UPS
• As tomadas de saída são de dois tipos: gerais e programáveis. Conectar as cargas não-críticas às saídas programáveis
e os dispositivos críticos às saídas gerais. Em caso de falha de energia, a UPS pode ser programada para aumentar o
tempo de backup para cargas críticas e para reduzir as cargas não-críticas.
• Para as UPS 6K, siga os passos seguintes para aceder à configuração dos terminais de entrada e saída:
a) Retire a tampa do bloco de terminais na parte traseira da UPS.
b) Recomenda-se o uso de cabos tipo AWG14 ou 2.1mm2.
c) Após a conclusão das ligações, verifique se os cabos estão firmes.
d) Recoloque a tampa do bloco de terminais.
Vista traseira
Tomadas de saída Entrada AC Conector da baterias externas varia mediante o modelo
PH 9210 (1K) PH 9220 (2K) PH 9230 (3K)
PH 9260 (6K)
