Philips 32PFL3409/98 - Wiring Diagram 42 (Click)

EN 38TCM3.1A LA 9.
Block Diagrams
2010-Jun-25

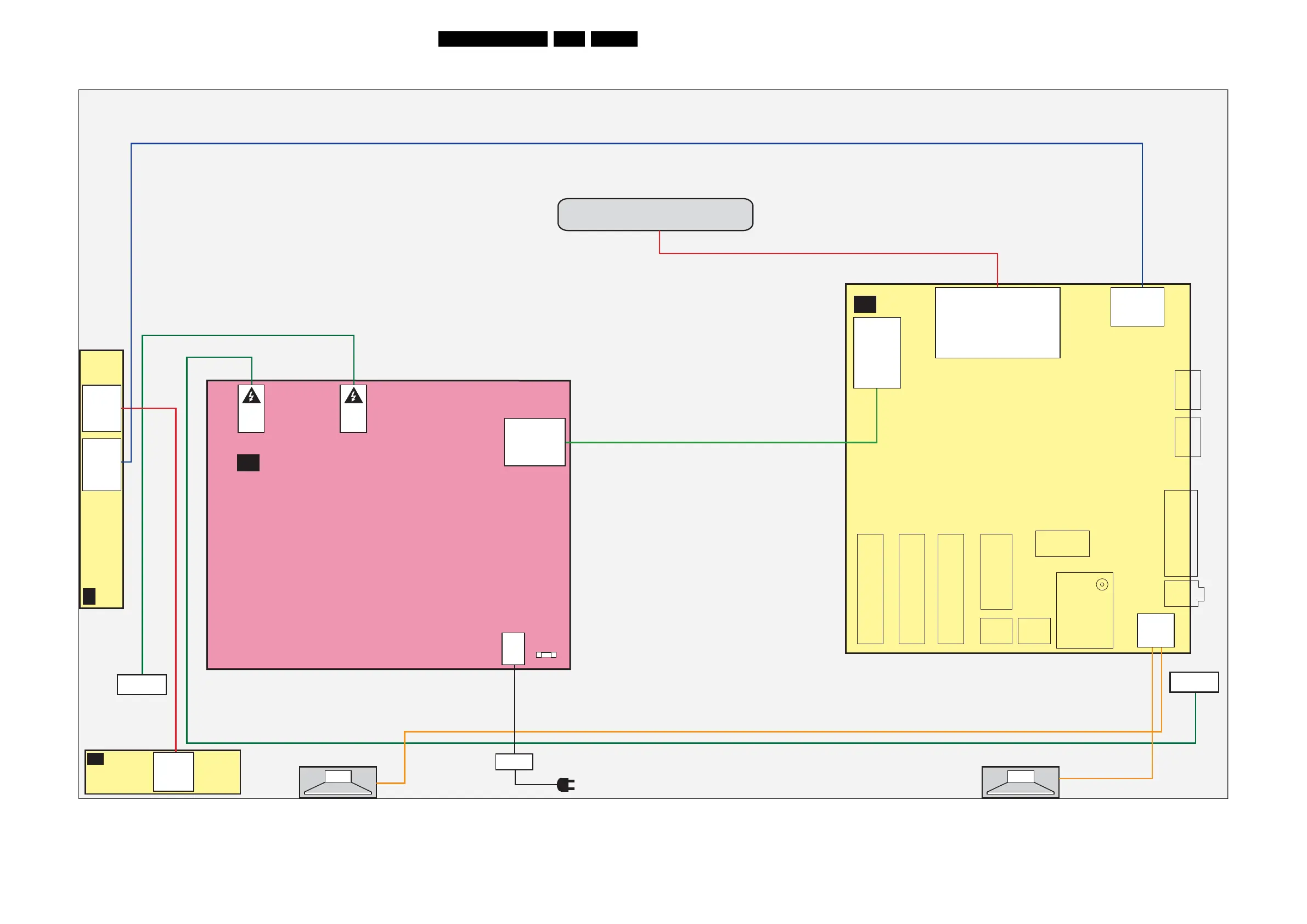

Wiring Diagram 42" (Click)
P22
(B01)
11. BP-ADJ 9. GND 7. 3.3/5VSB
5. GND 3. GND 1. +24/12V
12. PB-ON/OFF 10. PW-ON 8. 3.3/5VSB 6. GND 4. +24/12V 2. +24/12V
P25
(B10)
1. OUT_L- 2. OUT_L+ 3. OUT_R+ 4. OUT_R-
WIRING DIAGRAM 42" (CLICK)
SSB
B
INLET
LCD DISPLAY
T5.0A
12. BL_ON
10. P_ON
8. N.C.
6. COM
4. +24V
2. +24V
P802
11. DIM
9. COM
7. +3.3VSB
5. COM
3. COM
1 +24V
RIGHT SPEAKER
LEFT SPEAKER
TO
BACKLIGHT
TO
BACKLIGHT
P1 1. GPIO_11 2. LED_RED 3. GND 4. IR_IN 5. +3.3V
P602
1. ADIN1
2. GPIO_11
3. LED-RED
4. GND
5. IR_IN
6. 3.3V
P601
1. 3.3V
2. IR_IN
3. GND
4. LED-RED
5. GPIO_11
6. KEY
7. ADIN1
18520_401_090313.eps
090324
IR LED PANEL
J
KEYBOARD CONTROL
E
MAIN POWER SUPPLY
IPB
A
P902 1. HV2 2. HV2 P901 1. HV1 2. HV1
P801 3. N 1. L
P17
(B10)
1. LVDSVDD 3. LVDSVDD 5. GND 7. GND 9. E4P 11. E3P 13. ECKP
15. E2P 17. E1P 19. EOP 21. DCR 23. NC
25. VBR EX 27. O4P 31. O3P
33. O2P 35. O1P 37. O0P 39. GND
2. LVDSVDD 4. LVDSVDD 6. GND 8. GND 10. E4N 12. E3N
14. ECKN 16. E2N 18. E1N
20. E0N 22. SEL LVDS
24. BIT SEL
27. VBR OUT 29. O4N 33. O3N 35. O3P
21. O1N 38. O0N 40. GND
P15
(B11)
7. ADIN1 6. KEY 5. GPIO_11 4. LED_RED 3. GND 2. OIRI_IN 1. 5VSB
