9.2 Instructions de Montage
L’Unité de contrôle (UCA) peut être
fixée de trois manières différentes:
• Sur un support de 19” au moyen du
panneau de montage LBB 3311/00.
Ajoutez un panneau neutre de 1 U
au-dessus de l’unité de contrôle pour
avoir suffisamment d’espace pour le
raccordement des câbles.

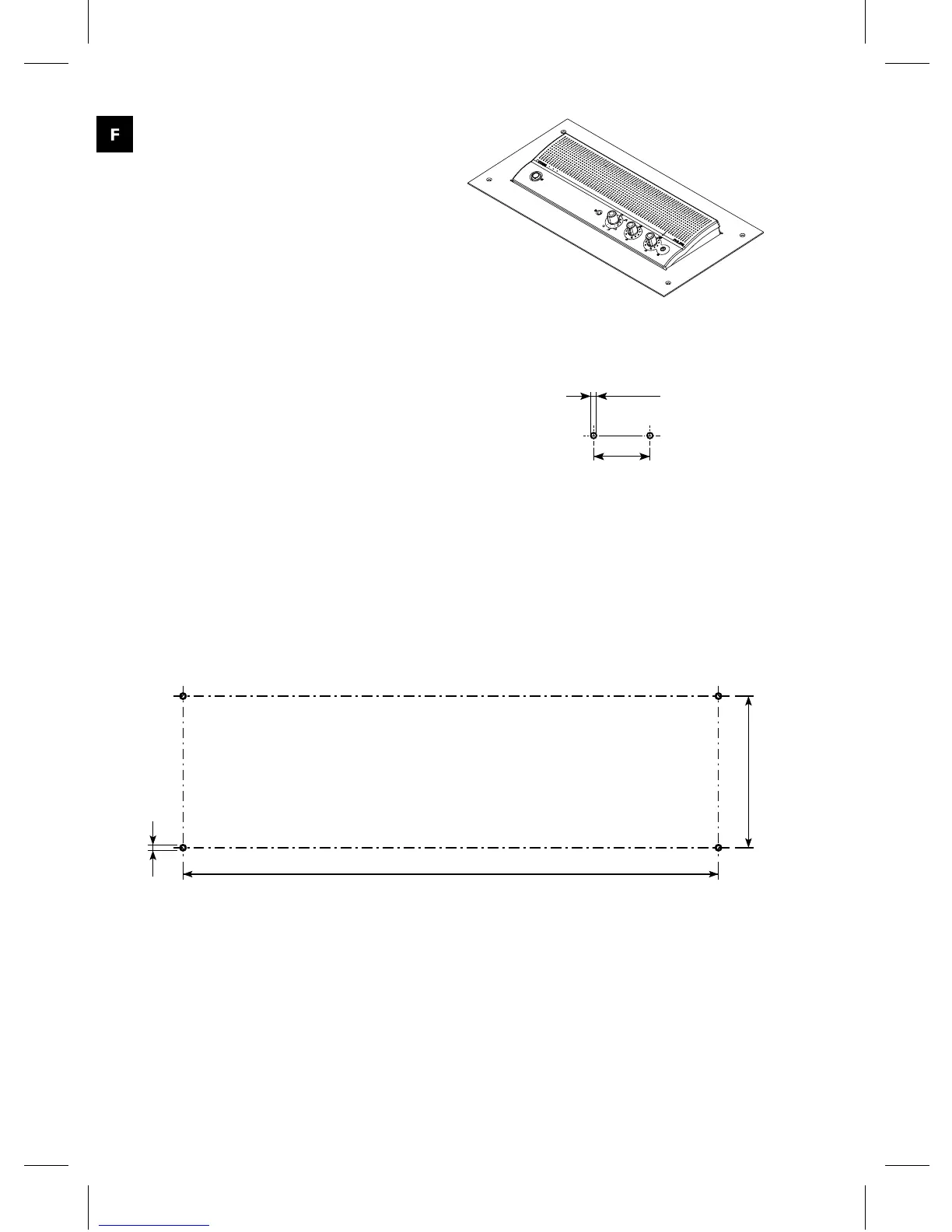

• Dans une table (voir Fig. 4) au moyen
du support d’encastrement figurant
page 35.
• Sur une table. Pour cela, percez quatre
trous dans la table selon la Fig. 6 et
fixez l’UCA au moyen de quatre vis
M3.
Les unités délégués et présidents peuvent
seulement être fixées sur une table. Pour
cela, percez deux trous dans la table,
selon la Fig. 5, et fixez l’unité au moyen
de deux vis M3.
Fig. 4
34
Ø3.5 (2x)
Fig. 5
(4x)
342.5
+0.5
0
4
95.8
Fig. 6
34
