9 ANHANG

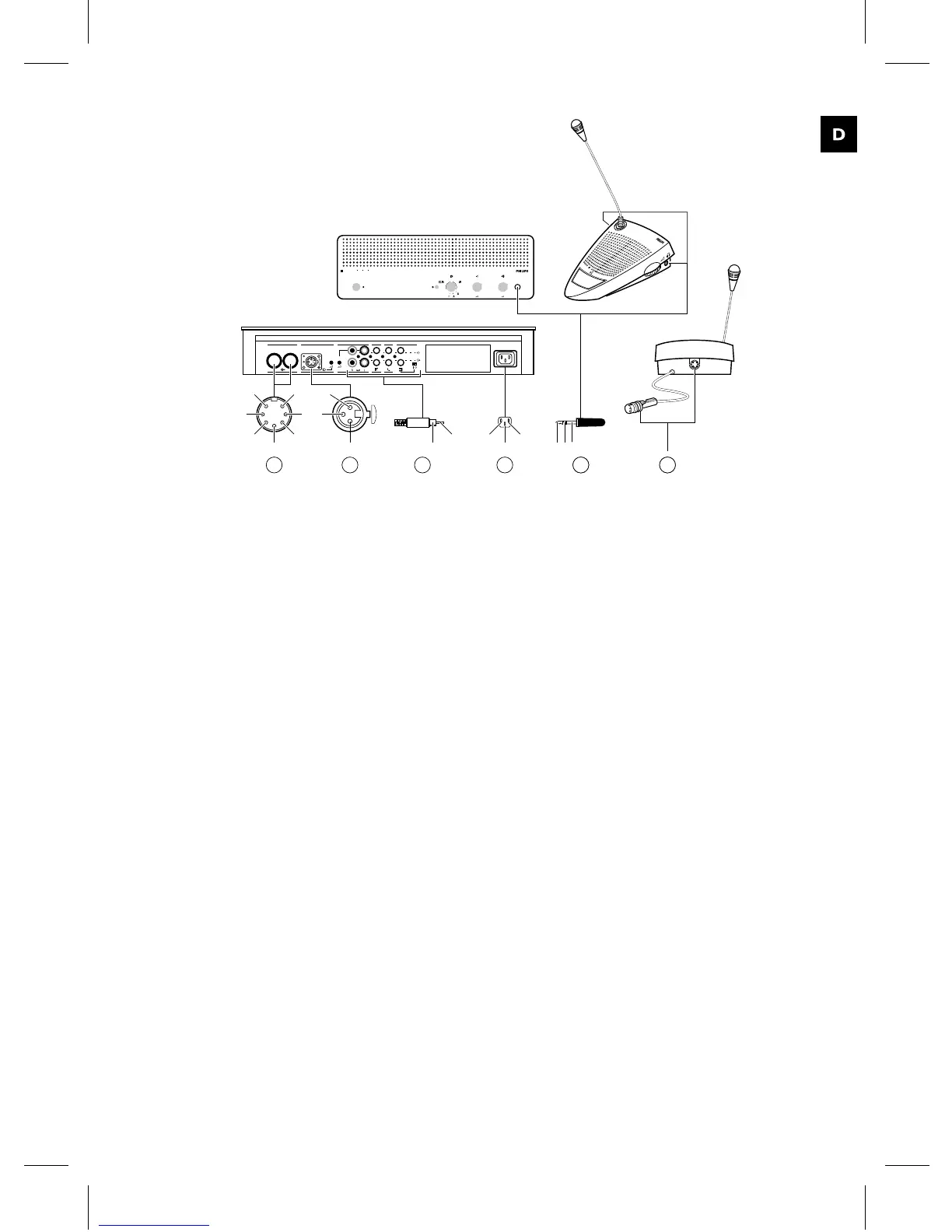

9.1 Steck- / Stiftanbelegung
9.1.1 Hauptleitunganschlüsse (A)
1 Audio-Leitung
2 Erde
3 Audio-Leitung
4 Steuerungs-Leitung 1
5 Steuerungs-Leitung 2
6 + Stromversorgung
7 − Stromversorgung
9.1.2 Externes Mikrofon (XLR) (B)
1 Erde (0 V, Phantomspeisung)
2 + Signal (+12 V, Phantomspeisung)
3 − Signal (+12 V, Phantomspeisung)
(Phantomspeisung) nach
DIN 45596
9.1.3 CINCH-Steckvorrichtung (C)
1 + Signal
2 Abschirmung
9.1.4 Netzanschluß (D)
1 Netz
2 Erde
3 Netz
9.1.5 Kopfhörer-Stecker
(3,5 mm) (E)
1 Spitze - + Signal
2 Ring - − Signal
3 Buchse - Masse, Abschirmung
CCS
800
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
4
3
2
1
1
2
3
4
GainGain
90-260 V~
Trunk in/out Recorder Line Telephone InsertionMicrophone
In
Out
6
1
4
2
5
3
1
3
72
3
2
1
A DBC
1
2
3
21
EA
Abb. 3
47
