9 BIJLAGE

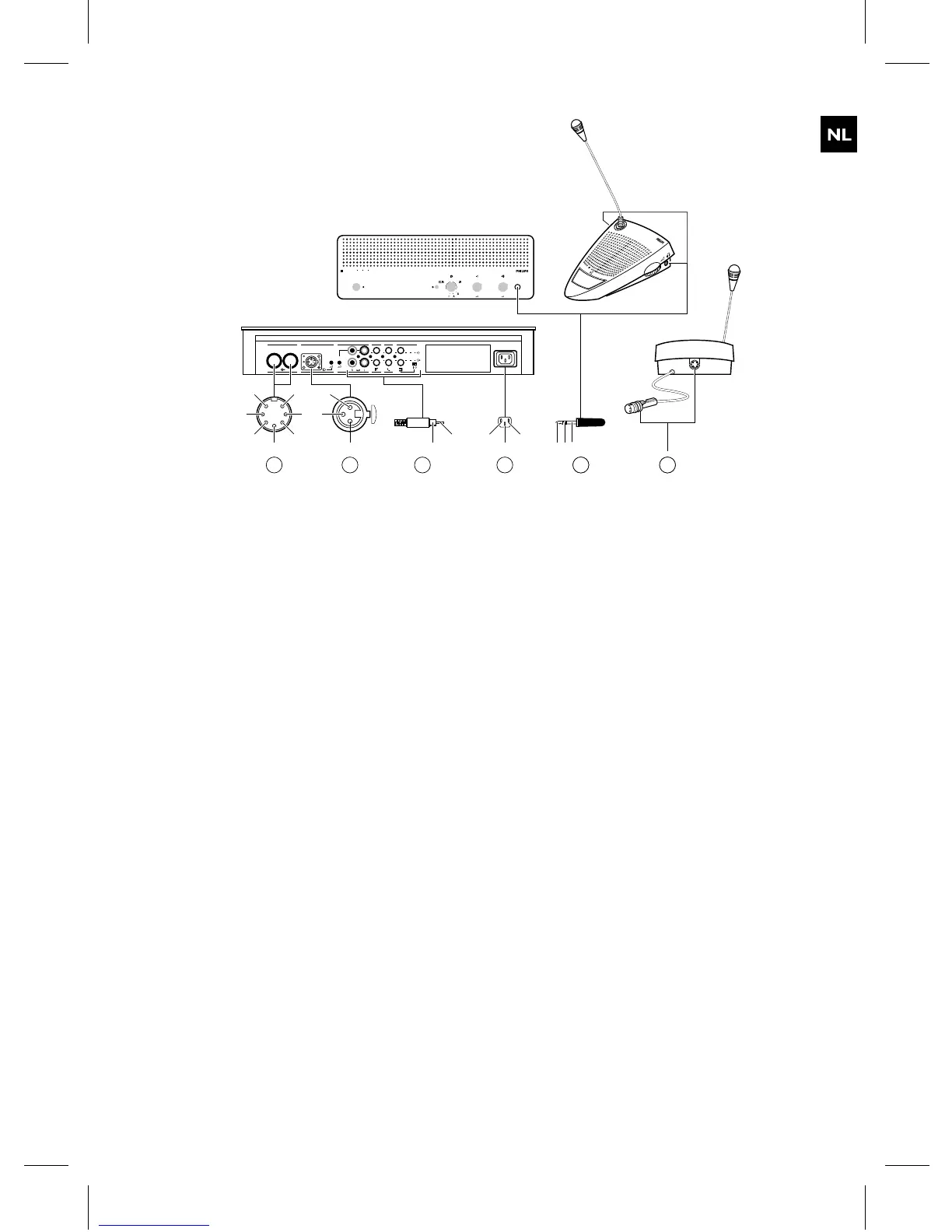

9.1 Pen-configuratie
9.1.1 Hoofdkabelverbindingen (A)
1 Audio-aanvoerlijn
2 AARDE
3 Audio-distributielijn
4 Besturingslijn 1
5 Besturingslijn 2
6 V+ voeding
7 V- voeding
9.1.2 Externe microfoon (XLR) (B)
1 AARDE (0V, fantoomvoeding)
2 Signaal + (+12V, fantoomvoeding)
3 Signaal − (+12V, fantoomvoeding)
fantoomvoeding conform
DIN45596
9.1.3 CINCH-connector (C)
1 Signaal +
2 Afscherming
9.1.4 Netsteker (D)
1 Fase
2 Aarde
3 Fase
9.1.5 Hoofdtelefoon jack-plug
(3,5 mm) (E)
1 Tip - Signaal +
2 Ring - Signaal −
3 Mantel - Elektrische aarde/
afscherming
CCS
800
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
4
3
2
1
1
2
3
4
GainGain
90-260 V~
Trunk in/out Recorder Line Telephone InsertionMicrophone
In
Out
6
1
4
2
5
3
1
3
72
3
2
1
A DBC
1
2
3
21
EA
Fig. 3
61
