9.2 Montage-instructies
De CPSU kan op drie verschillende
manieren worden gemonteerd:
• In een 19”-rek, waarbij gebruik wordt
gemaakt van de 19”-rekmontageset
LBB 3311/00. Plaats een leeg
1HU-paneel boven de CPSU om
voldoende ruimte vrij te houden
voor kabelverbindingen.
• Montage in een tafel (zie Fig. 5) met
behulp van de beugel voor inbouw-
montage afgebeeld op pagina 63.
• Op een tafel. Daartoe dienen vier
gaten in de tafel te worden geboord
zoals aangegeven in Fig. 4, waarna de
CPSU met vier M3-schroeven wordt
vastgezet.
De deelnemers- en voorzittersposten
kunnen alleen worden vastgezet op een
tafel. Daartoe dienen twee gaten in de
tafel te worden geboord zoals aangegeven
in Fig. 6, waarna de post met twee
M3-schroeven wordt vastgezet.

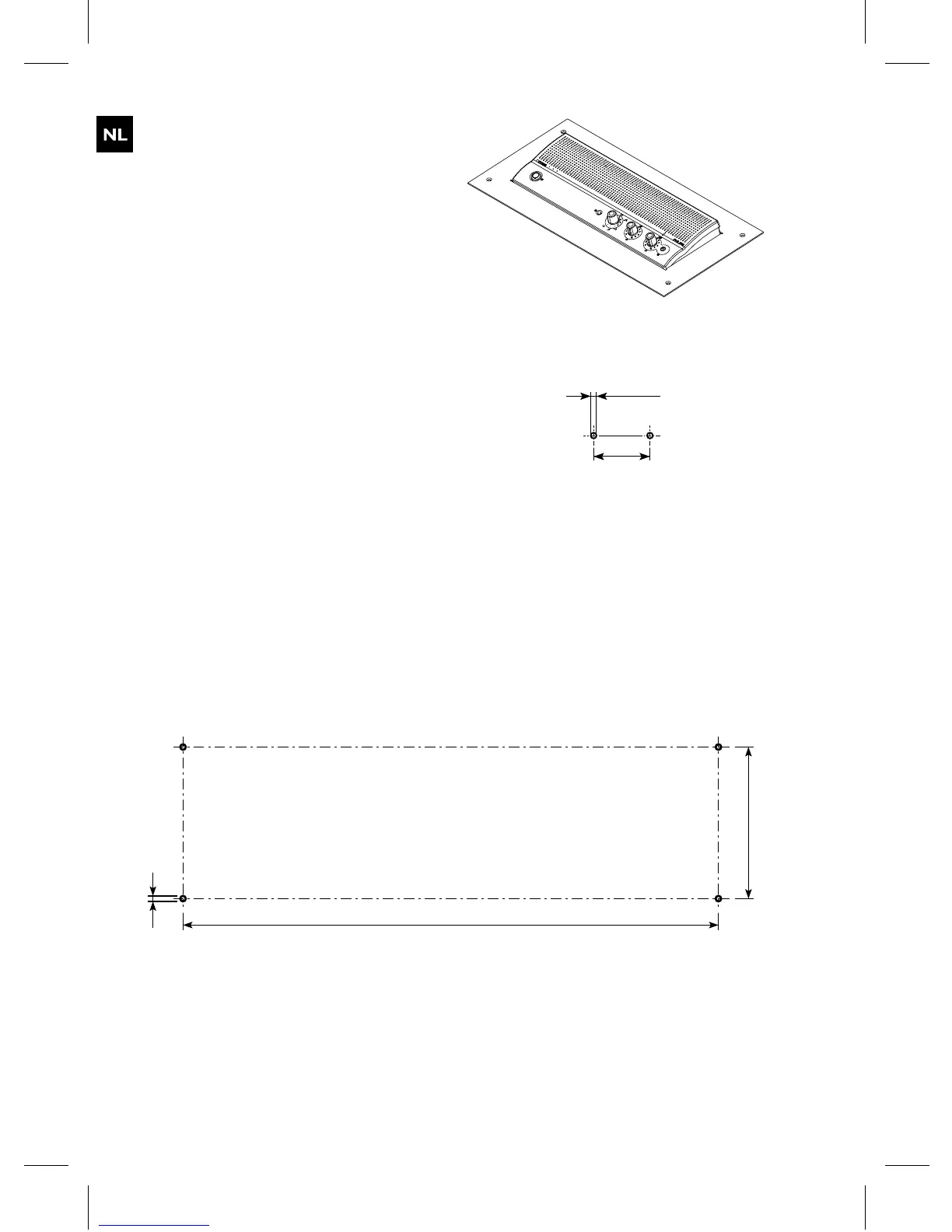

Fig. 4
34
Ø3.5 (2x)
Fig. 5
(4x)
342.5
+0.5
0
4
95.8
Fig. 6
62
