9 APPENDICE

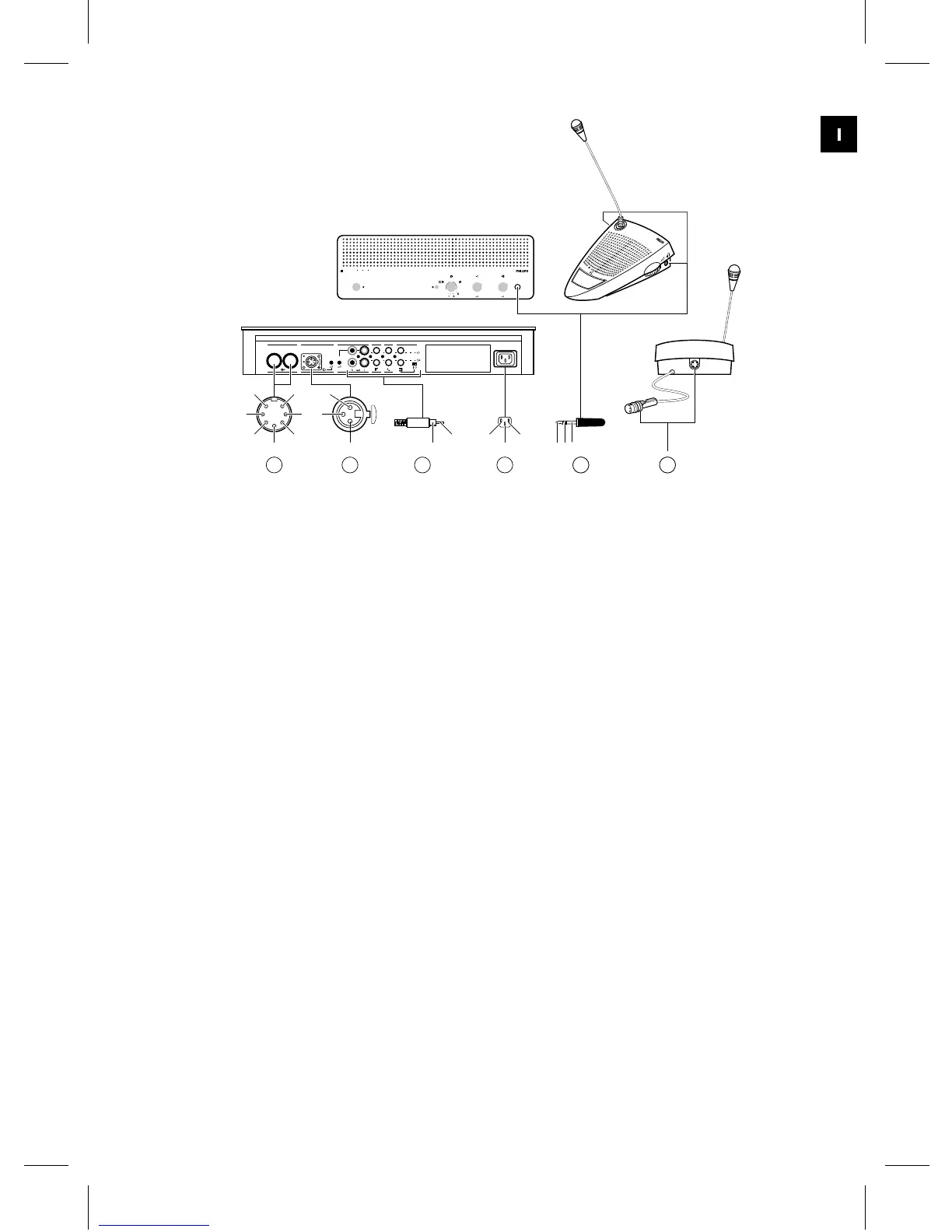

9.1 Configurazione dei piedini
9.1.1 Connessioni linea principale
1 Linea audio tributaria
2 MASSA
3 Linea distribuzione audio
4 Linea controllo 1
5 Linea controllo 2
6 Alimentazione V+
7 Alimentazione V
9.1.2 Microfono esterno (XLR) (B)
1 MASSA (0V, alimentazione fantasma)
2 Segnale + (+12V, alimentazione
fantasma)
3 Segnale (+12V, alimentazione
fantasma)
alimentazione fantasma
conforme alla norma
DIN45596
9.1.3 Connettore CINCH (C)
1 Segnale +
2 Schermo
9.1.4 Connettore di rete
1 Rete
2 Terra
3 Rete
9.1.5 Presa cuffia tipo jack
(3,5 mm) (E)
1 Punta - Segnale +
2 Anulare - Segnale
3 Boccola - Collegamento elettrico
terra/schermo.
CCS
800
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
4
3
2
1
1
2
3
4
GainGain
90-260 V~
Trunk in/out Recorder Line Telephone InsertionMicrophone
In
Out
6
1
4
2
5
3
1
3
72
3
2
1
A DBC
1
2
3
21
EA
Fig. 3
75
