9.2 Istruzioni di montaggio
La CPSU può essere montata in tre modi
diversi:
• In un telaio da 19” LBB 3311/00.
Porre un pannello ad U sopra la
CPSU per avere uno spazio
sufficiente per la connessione dei cavi;
• Montata in un tavolo (cfr. Fig. 4) con
l’ausilio della staffa apposita indicata
a pagina 77;
• Su un tavolo. A tale scopo praticare
quattro fori nel tavolo conformemen-
te alla Fig. 6 e fissare la CPSU con
quattro viti M3.
Le unità delegato e presidente possono
essere solamente montate su un tavolo.
A tale scopo praticare due fori nel tavolo
conformemente alla Fig. 5 e fissare
l’unità con due viti M3.

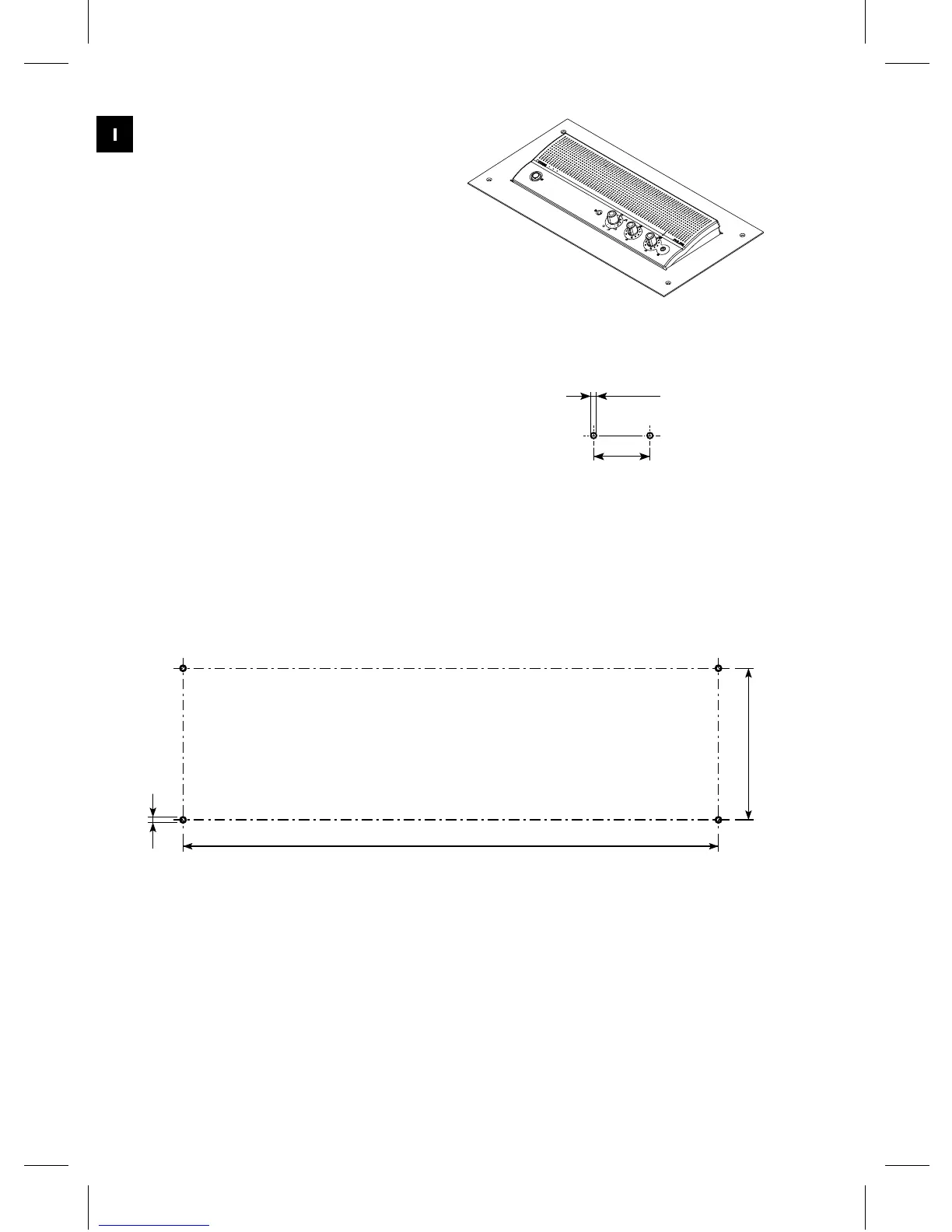

Fig. 4
34
Ø3.5 (2x)
Fig. 5
(4x)
342.5
+0.5
0
4
95.8
Fig. 6
76
