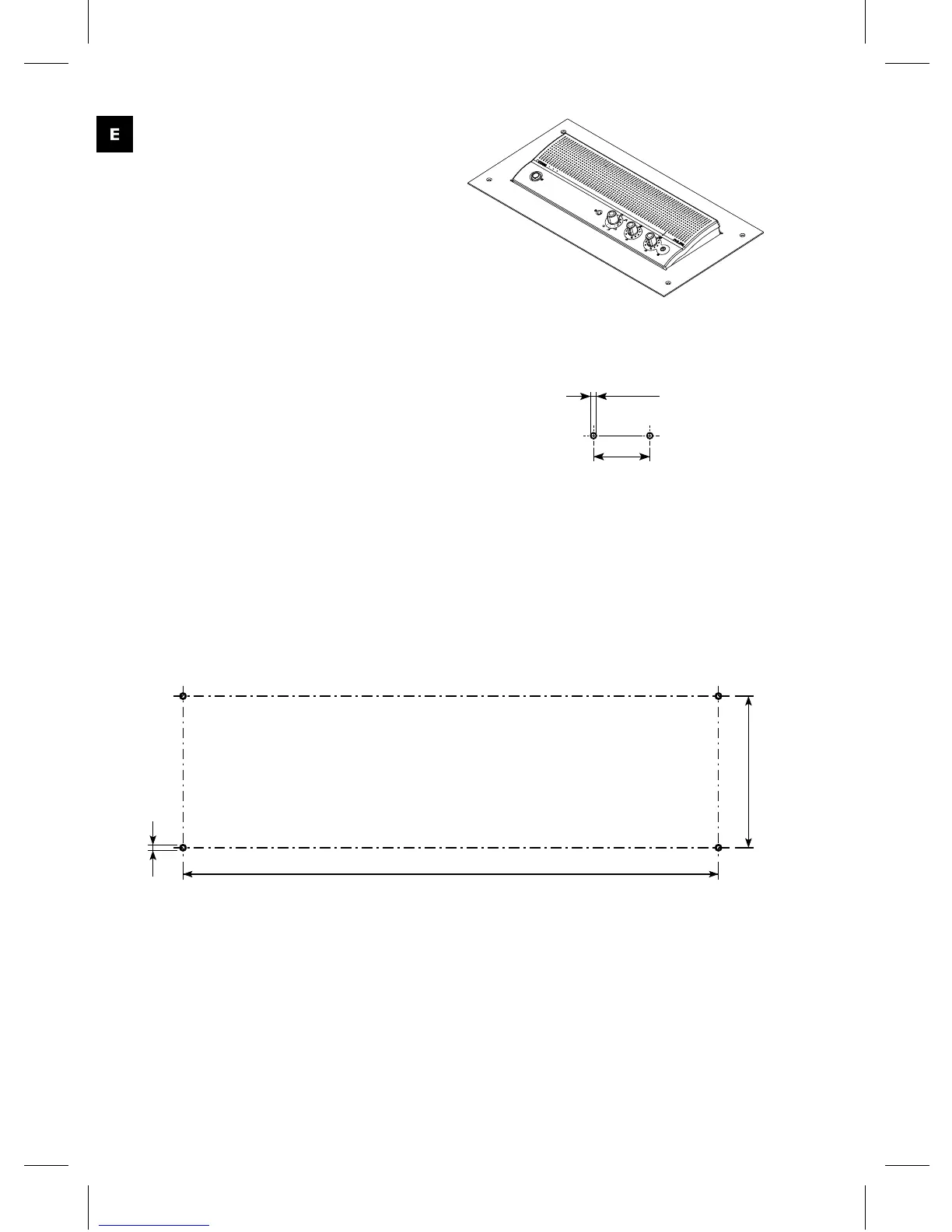

9.2 Instrucciones de Montaje
La unidad central puede montarse de
tres maneras diferentes:
• En un bastidor de 19 pulgadas
utilizando el juego de montaje de 19
pulgadas LBB 3311/00. Coloque un
panel liso 1HU sobre la unidad
central para tener el suficiente espa-
cio para las conexiones de los cables.
• Montada sobre una mesa (ver Fig. 4)
usando el soporte de montaje enca-
strado que figura en las páginas 91.
• Sobre una mesa. Para ello, taladrar
cuatro agujeros en la mesa como se
indica en la Fig. 6 y sujete la unidad
central con cuatro tornillos M3.
Las unidades de delegado y de presidente
sólo pueden montarse sobre una mesa.
Para ello, taladre dos agujeros en la mesa
como se indica en la Fig. 5 y sujete la
unidad con dos tornillos M3.
Fig. 4
34
Ø3.5 (2x)
Fig. 5
(4x)
342.5
+0.5
0
4
95.8
Fig. 6
90
