10

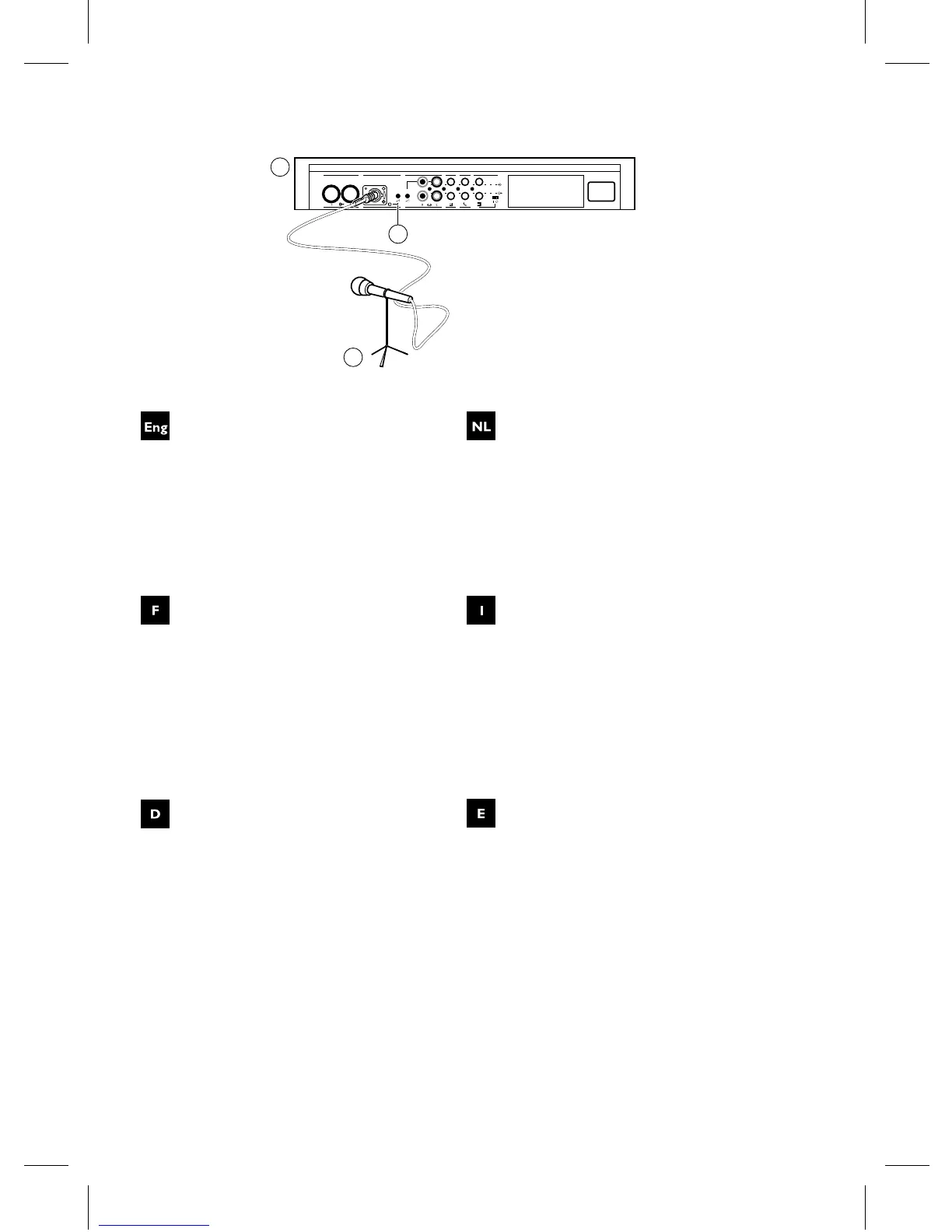

Connecting an external micro-
phone
Put the external microphone 2 connector in
the microphone input of the CPSU 1.
Adjust the sensitivity by use of the gain control
3. Note: use only microphones with balanced
output. The microphone input provides a 12V
phantom power supply.
Raccordement d’un microphone
extérieur
Branchez le connecteur du microphone 2
dans l’entrée microphone de l’UCA 1. Ajus-
tez la sensibilité au moyen du réglage de gain
3. Note: utilisez uniquement des micro-
phones à sortie symétrique. L’entrée microphone
fournit une alimentation fantôme de 12 V.
Anschluß eines externen Mikro-
fons
Stecken Sie den Stecker des externen Mikro-
fons 2 in die entsprechende Steckbuchse der
CPSU 1. Stellen Sie die Empfindlichkeit mit
dem Verstärkungsregler 3 ein. Anmerkung:
Verwenden Sie nur Mikrofone mit abgeglich-
enem Ausgang. Der Mikrofoneingang besitzt
eine 12V-Phantomspeisung.
Een externe microfoon aansluiten
Steek de connector van de externe microfoon 2
in de microfooningang van de CPSU 1. Stel
de gevoeligheid in met behulp van versterkings-
regeling 3. Opmerking: gebruik alleen micro-
foons met een gebalanceerde uitgang. De micro-
fooningang biedt een 12V fantoomvoeding.
Connessione del microfono
esterno
Inserire il connettore del microfono esterno
2 nell’ingresso del microfono della CPSU
1. Regolare la sensibilità con l’ausilio del
dispositivo di controllo del guadagno 3.
Nota: usare solamente microfoni con uscita
bilanciata. L’ingresso del microfono fornisce
un’alimentazione fantasma da 12V.
Cómo conectar un micrófono
externo
Ponga el conector del micrófono externo 2
en la entrada para micrófono de la unidad
central 1. Ajuste la sensibilidad mediante el
control de ganancia 3. Nota: utilice sólo
micrófonos con salida equilibrada. La entrada
del micrófono proporciona un suministro
eléctrico fantasma de 12V.
GainGain
90-260 V~
Trunk in/out Recorder Line Telephone InsertionMicrophone
In
Out
1
3
2
Fig. 10
96
