ANSCHLÜSSE FERNBEDIENUNG

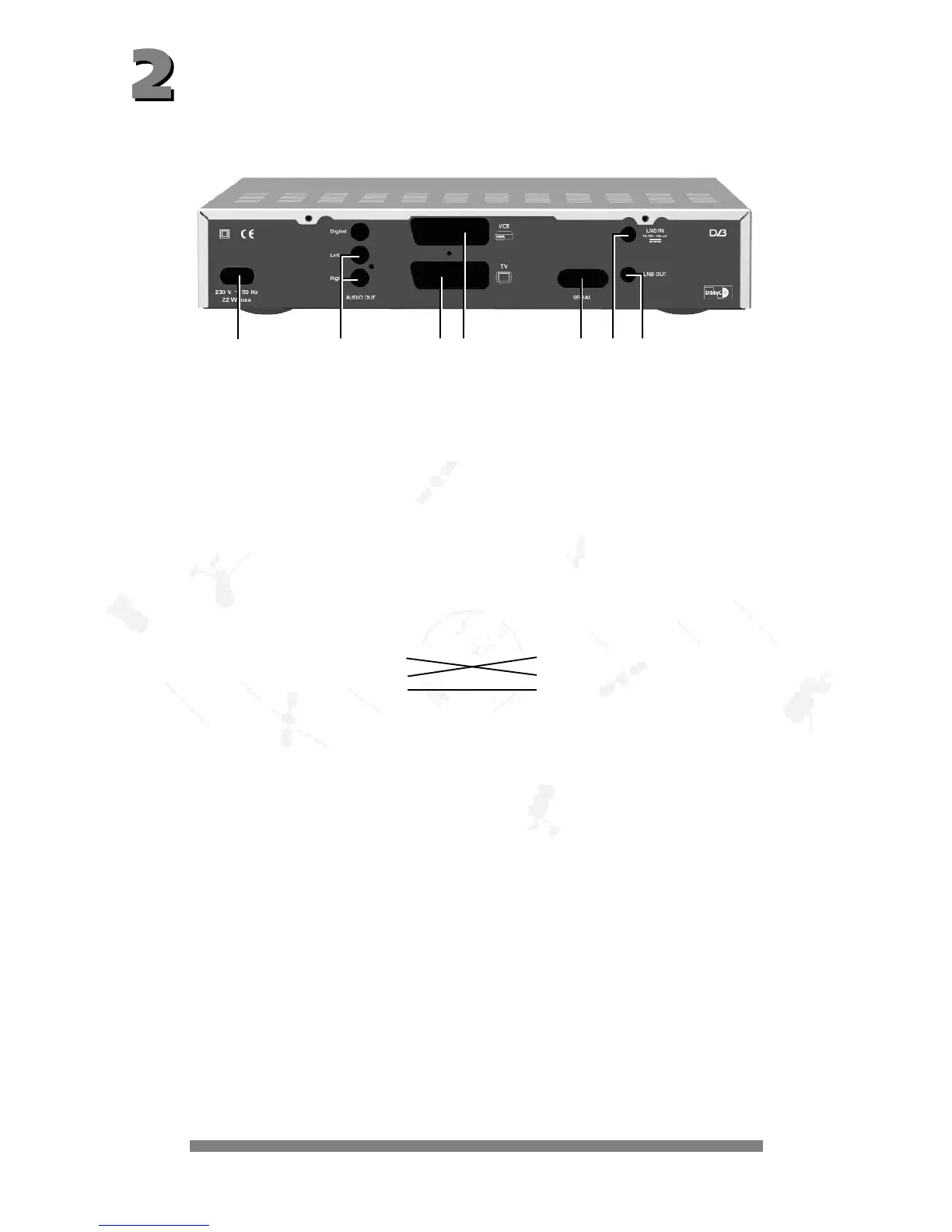

An der Rückseite des Gerätes finden Sie folgende Anschlüsse:
1 - 230V / 50 Hz Verbinden Sie das Netzkabel mit der Netzbuchse.
2 - AUDIO TV L u. R Audio-Ausgang, linker und rechter Kanal zum Anschluß an eine
Stereoanlage.
3 - TV Verbinden Sie über das mitgelieferte Scart-Kabel die TV -
Anschlußbuchse mit Ihrem Fernsehgerät.
4 - VCR VCR - Scart-Buchse zum Anschluß eines Videorecorders.
5 - DATA INTERFACE RS 232 - Schnittstelle für serielle Datenübertragung im Servicefall
0-Modem-Kabel (Pin 2 und 3 gekreuzt, Pin 1, 4, 6-9 werden nicht
verwendet)
Receiver: PC:
Pin 2 = RXD Pin 2 = RXD
Pin 3 = TXD Pin 3 = TXD
Pin 5 = GND Pin 5 = GND
6 - SAT-IF INPUT Sat-ZF-Signal Eingang und Ausgang für LNB Versorgung und
Steuersignale - Verbinden Sie das Kabel von Ihrer Satellitenanlage mit
dieser Buchse.
7 - SAT-IF OUTPUT ZF-Signal Ausgang (Durchschleifung z.B. zu einem analogen Receiver).
Hinweis:
Die Serien- und Typennummern befinden sich auf einem Aufkleber an die
Unterseite Ihres Empfängers.
1234 567
