RACCORDEMENTS

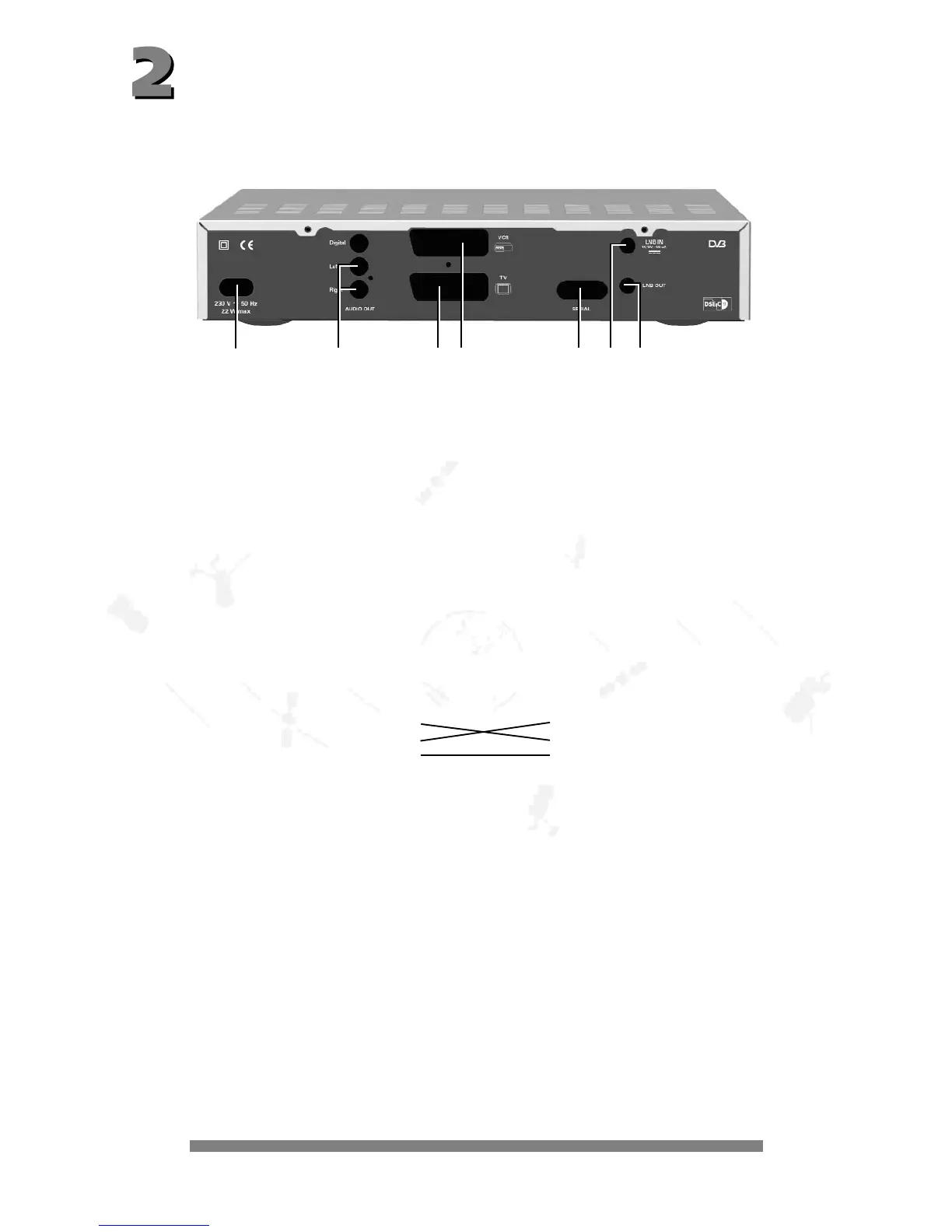

Les prises suivantes sont situées sur le panneau arrière du récepteur :
1 - 230 V/50 Hz : cordon d’alimentation secteur.
2 - AUDIO TV L & R : sorties audio gauche et droite pour matériel hi-fi stéréo.
3 - TV : prise péritélévision TV (câble péritélévision fourni).
4 - VCR : prise péritélévision magnétoscope.
5 - DATA INTERFACE : interface série RS 232 pour transmission de données.
câble «null modem» (broches 2 et 3 croisées, broches 1, 4, 6-9
inutilisées).
Récepteur : PC :
Pin 2 = RXD Pin 2 = RXD
Pin 3 = TXD Pin 3 = TXD
Pin 5 = GND Pin 5 = GND
6 - SAT-IF INPUT : entrée signal FI et sortie de l’alimentation du LNB et des signaux de
commande – raccordez le câble de votre récepteur satellite à cette
prise.
7 - SAT-IF OUTPUT : sortie signal FI (par exemple vers un deuxième récepteur analogue).
Nota :
L’étiquette indiquant le type et le numéro de série de votre récepteur se
trouve sous l’appareil.
"
1234 567
