ANSCHLÜSSE
Falls der Receiver und Ihr Philips TV Gerät (oder noch besser
zusätzlich ein Philips VCR oder DVD-Spieler) an den CINEMA
LINK System Kontrollbus angeschlossen sind, werden einige
zusätzliche Leistungen angeboten:
– Beim Starten eines Ausgangsgerätes schaltet das System
automatisch auf diesen Eingang.
– Sie können das System über den TV-Bildschirm steuern.
Abhängig von der Sprache des TVs, können Sie dies in Ihrer
bevorzugten Sprache tun.
– Da der TV als Center-Lautsprecher fungieren kann, erübrigt
sich ein separater Center-Lautsprecher.
– Durch Drücken der Bereitschaft-Taste können Sie das
komplette Home Theater System in Bereitschaft schalten.
System Kontrollbus, CINEMA LINK
VIDEO IN/OUT
DVD MON TV/SAT
IN OUT
OUT
REC
IN
IN
PLAY
TV CD CDR/TAPE
AUDIO IN/OUT
L
R
IN
PLAY
OUT
REC
IN IN
IN
PLAY
OUT
REC
PRE-OUT
CENTER
6 CHANNEL / DVD INPUT
FRONTSURR.
CENTER
SUB-
WOOFER
VCR
L
R
VCR
IN
CINEMA
LINK
SUBWOOFER
PRE-OUT
ANTENNA
AM LOOP
FRONT SPEAKERS
LR
EACH SPEAKER ³ 6 W
CENTER
Designed and developed by Philips in the
European Community
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS
RISQUE DE CHOC
ELECTRIQUE
Manufactured under licence from Dolby
Laboratories Licencing Corporation.
"DOLBY", "PRO-LOGIC" and the Double-D
Symbol are Trademarks of Dolby
Laboratories Licencing Corporation.
R
L
EACH SPEAKER ³ 6 W
SURROUND SPEAKERS
TV to AMP
AUX to AMP
TV
AUX
EXT 1 EXT 2 EXT 3
DVD PLAYER
VCR
TV
optional
(TV = CENTER)

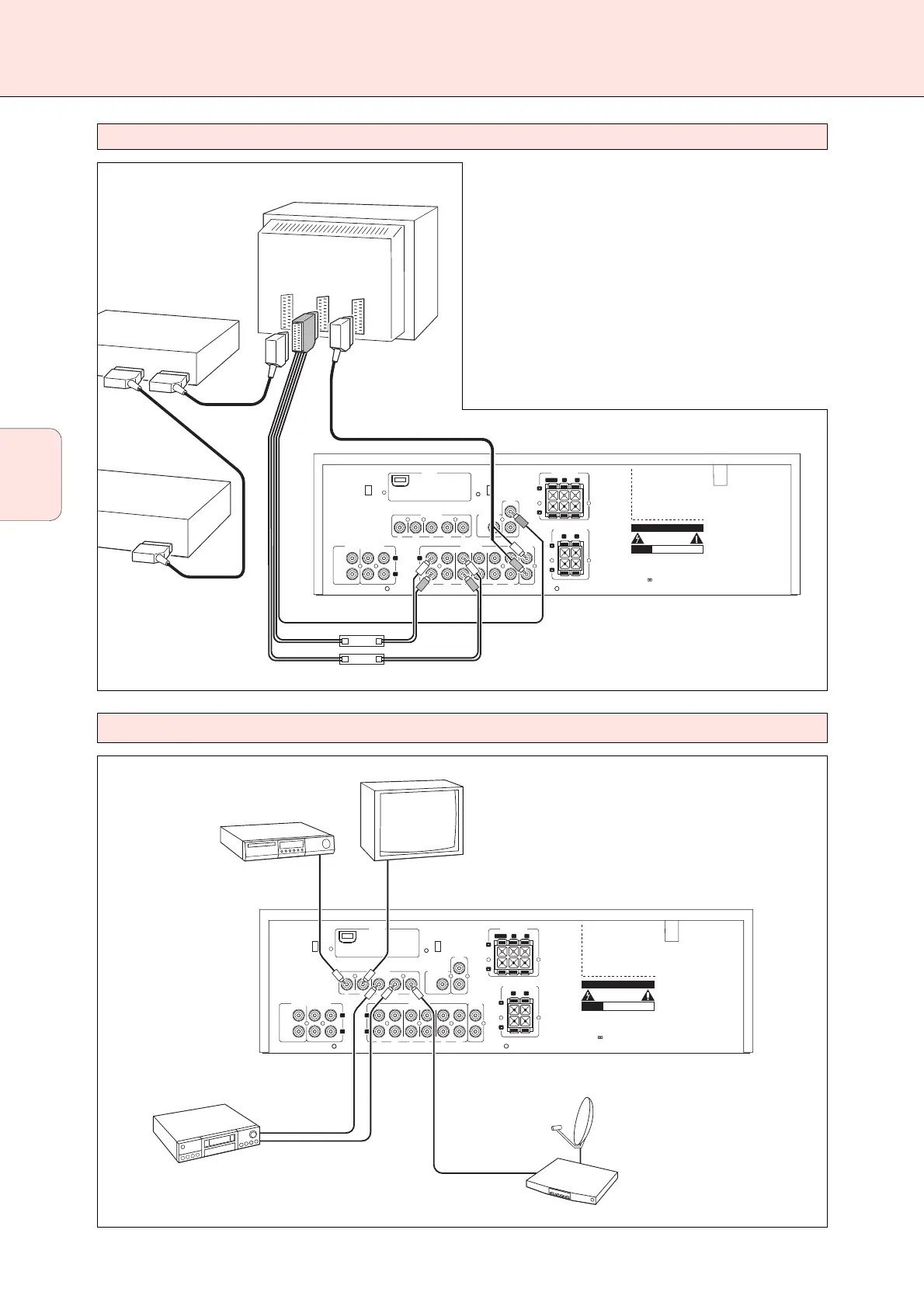

Videoanschlüsse (nur FR 755)
