4-1 4-1

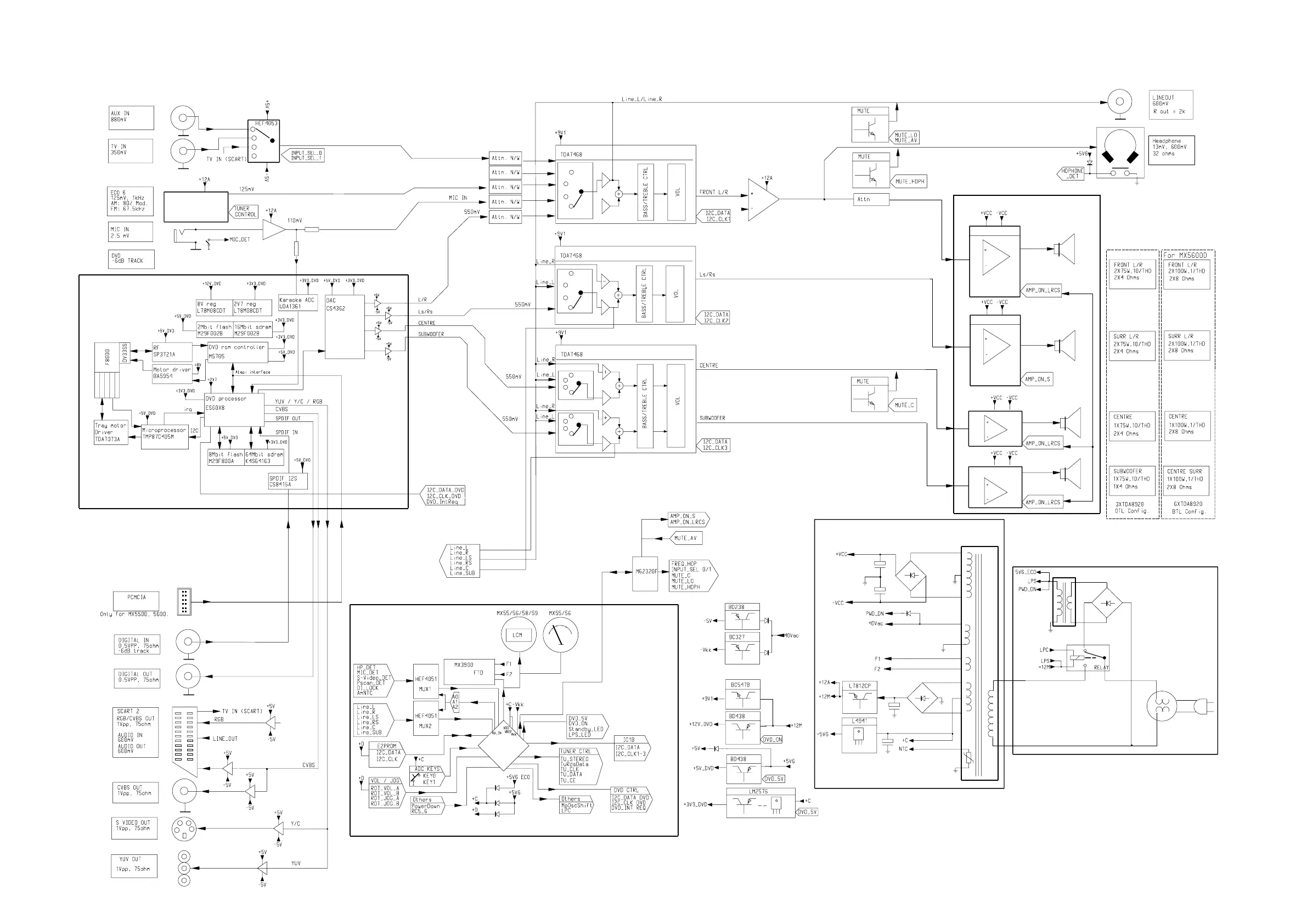

SET BLOCK DIAGRAM
1/2XTDA8920
LPS COIL
MAINS TRAFO
SURROUND
1/2XTDA8920
TDA8920
L/R
TDA8920
POWER AMP
DVD Module
Power Amplifier
Front Display
POWER AMP
Mains and Regulator
ECO 6
TMP88CU74F
ECO Standby
MX3900D_130_wk302-2
Note: All others are in the AV board.
