Phonocar vm 032 - Page 5

5
IT/GB
2
4
3

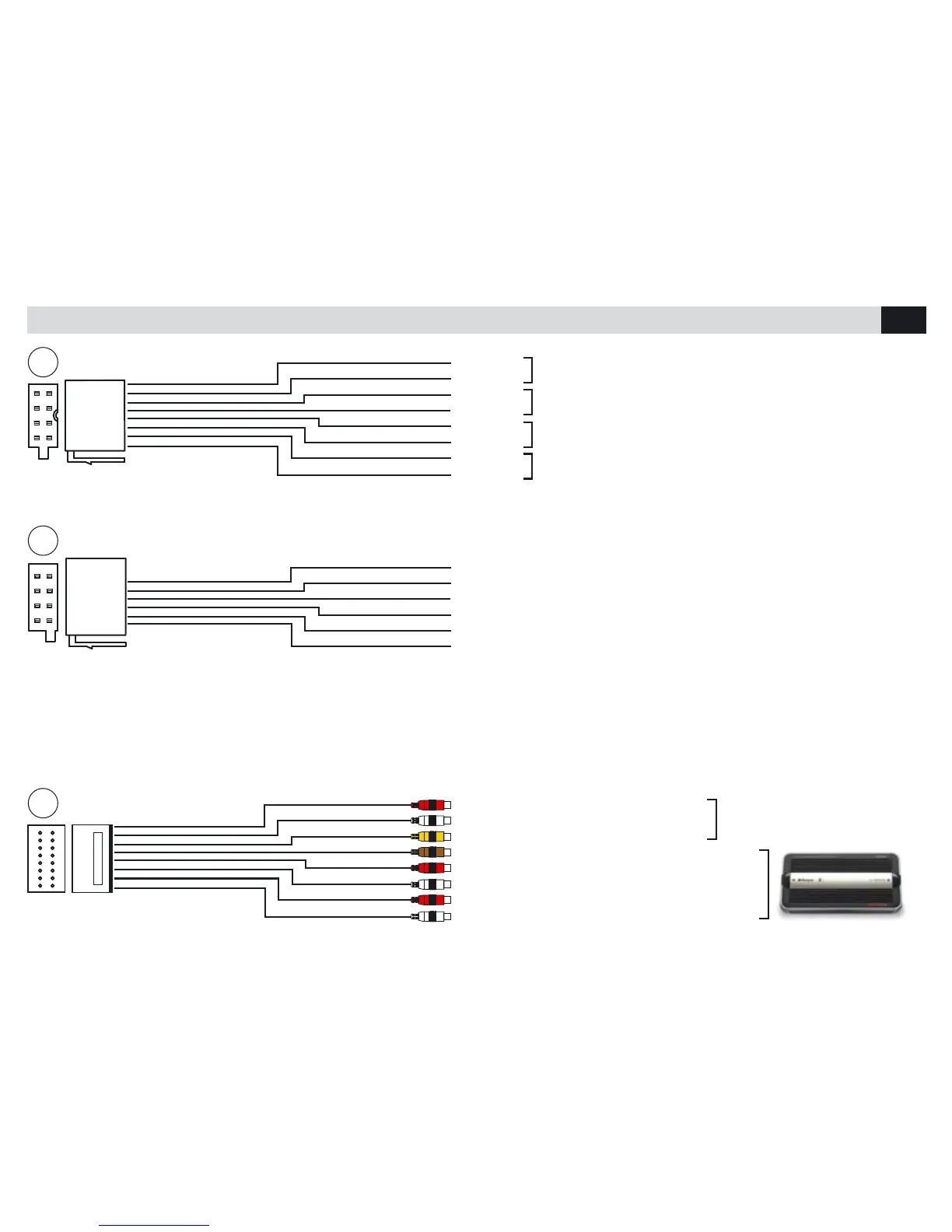

CONNESSIONI • CONNECTIONS
GRIGIO/GRAY
MARRONE
BROWN
NERO
BLACK
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
BIANCO/WHITE
ROSSO/RED
BIANCO-NERO/WHITE-BLACK
NERO/BLACK
MARRONE/BROWN
VIOLA/PURPLE
ARANCIONE/ORANGE
VIOLA-NERO/PURPLE-BLACK
BLU/BLUE
GRIGIO-NERO/GRAY-BLACK
GIALLO/YELLOW
+12V Positivo batteria
+12V Sottochiave
Massa
IIlluminazione / Dimmer
Accensione antenna elettrica
Silenzia audio
ANTERIORE DESTRO
FRONT RIGHT
DESTRO / RIGHT
SINISTRA / LEFT
USCITA VIDEO 1 / VIDEO 1 OUTPUT
USCITA SUB WOOFER / SUB-WOOFER OUTPUT
ANTERIORE DESTRO / FRONT RIGHT
ANTERIORE SINISTRA / FRONT LEFT
POSTERIORE DESTRO / REAR RIGHT
POSTERIORE SINISTRA / REAR LEFT
ANTERIORE SINISTRO
FRONT LEFT
POSTERIORE DESTRO
REAR RIGHT
POSTERIORE SINISTRO
REAR LEFT
INGRESSO A/V 1
INPUT A/V 1
FRONT R +
FRONT R -
FRONT L +
FRONT L -
REAR R +
REAR R -
REAR L +
REAR L -
AUX IN R
AUX IN L
AUX VIDEO 1
SUB WOOFER
FRONT R
FRONT L
REAR R
REAR L
USCITE ALTOPARLANTI
SPEAKERS OUTPUT
ALIMENTAZIONE
POWER-SUPPLY
USCITE PRE-AMP
PRE-AMP OUTPUT
BATT
ACC
GND
ILLUMI
P. ANT
MUTE
Su alcuni veicoli durante l’avviamento il VM036 potrebbe spegnersi per poi riaccendersi. Per evitare questo inconveniente collegare il temporizzatore di
accensione 5/145 al cavo rosso ACC.
On some car-models, the VM036 could turn-out and turn-on again, when the ignition-key gets activated. You can avoid such inconvenience, by connecting
the ignition-Timer 5/145 to the red cable ACC.
+12V Battery-Positive
+12V Under-key
Ground
Illumination / Dimmer
Activation of Electric Aerial
Mute
