INSTRUCTIONS DE MONTAGE

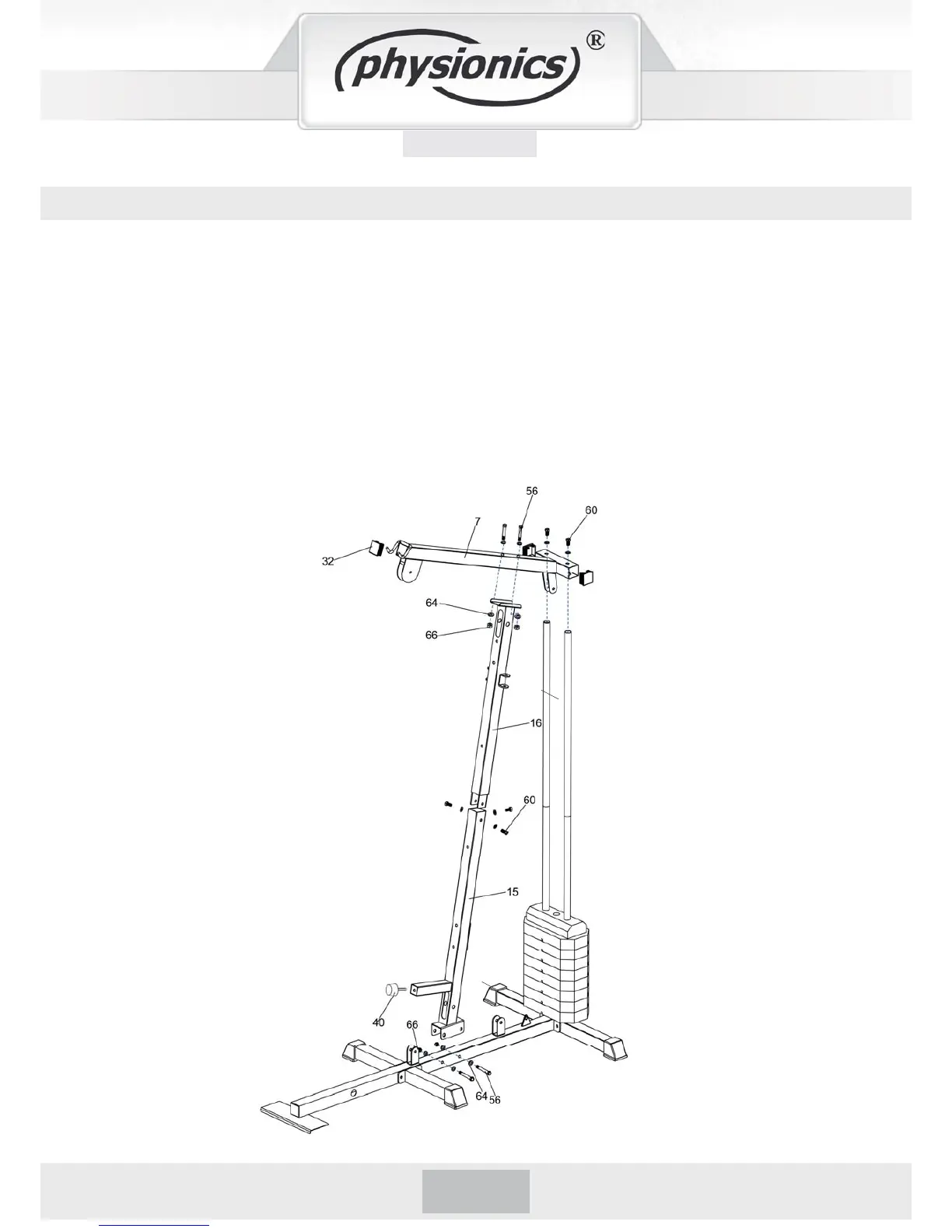

MONTAGE DU CADRE PRINCIPAL
1. Vissez le cadre principal inférieur (15) à la barre du milieu (2) en utilisant les boulons à tête hexa-
gonale (56), les rondelles (64) et écrous (66).
2. Fixez le cadre principal supérieur (16) au cadre principal inférieur (15) et vissez les pièces avec les
boulons hexagonaux (60) et les rondelles (64).
3. Fixez la barre supérieure de support (7) sur le cadre principal supérieur (16) et vissez les à l´aide
du boulon hexagonale (56), les rondelles (64) et écrous (66).
4. Reliez la barre supérieure de support (7) au tube du haut (5). Vissez les pièces avec
le boulon hexagonale (60) et les rondelles (64).
5. Fixez le tampon amortisseur en caoutchouc (40) au cadre inférieur principal (15).
