NOTICE DE MONTAGE

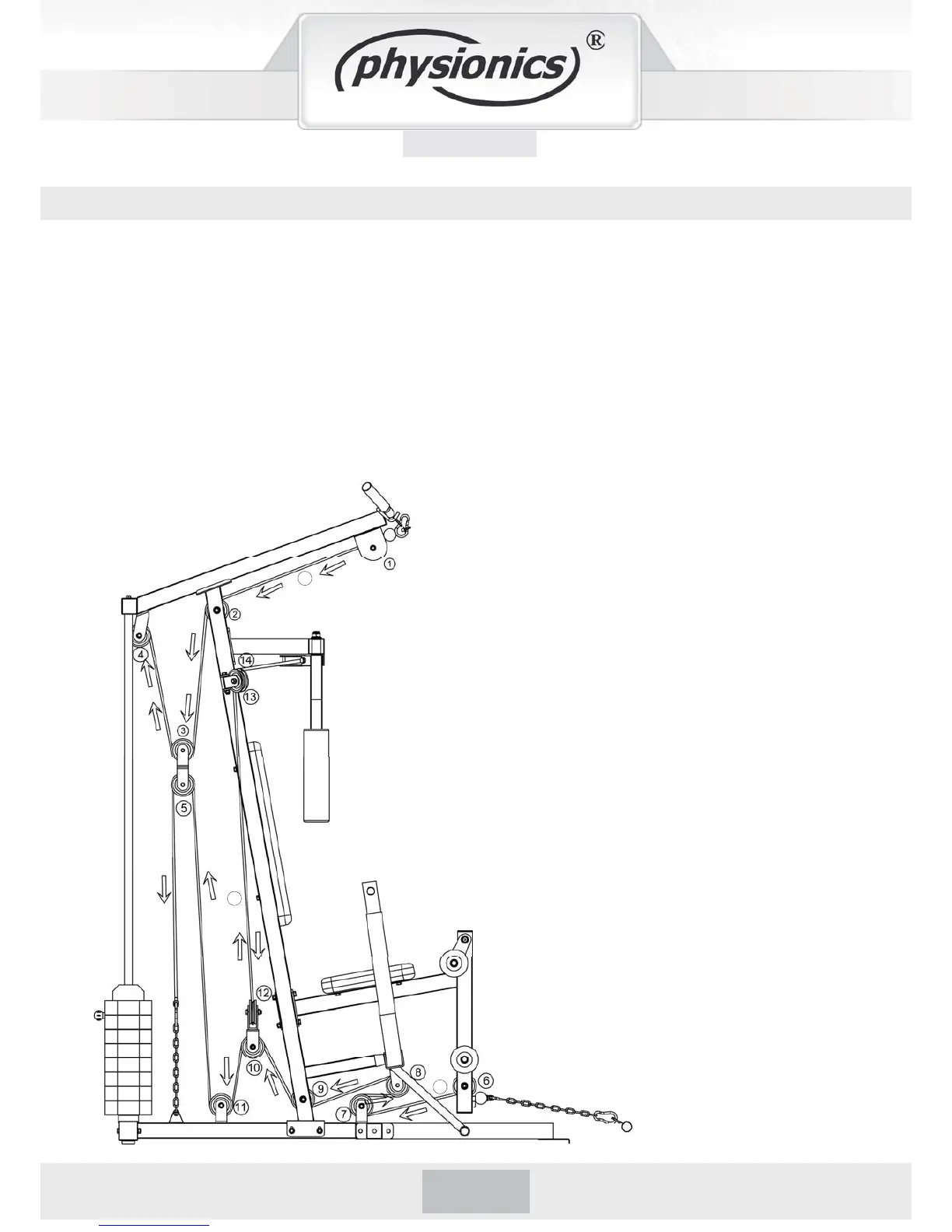

Fixation des câbles d´acier et des poulies
Installation du câble 48:
Veuillez commencer par le n ° 6, fi xez premièrement le câble, puis la poulie. Suivez les
fl èches
allant aux n ° 7, 8, 9, 10, 11, puis au n ° 5. Fixez le câble (48) sur la chaîne (45) en utilisant
le mousqueton.
Installation du câble 49:
Commencez à attacher le câble (49) sur la barre
droite du butterfl y puis joignez le câble et la pou-
lie au n ° 13; suivez ensuite les fl èches allant au
n°.12 et au No.14 et fi xez le câble à la barre gau-
che du butterfl y.
Installation du câble 50:
Fixez premièrement le câble, puis la poulie, en-
suite suivez les fl èches allant aux n ° 2, 3 et 4.
Joignez ensuite le boulon au câble 50 à travers la
rondelle (29) et attachez ce dernier à la tête de
l´embout du poids (20).
Assurez-vous que toutes les poulies tournent et
que les câbles sont solidement attachés!
NB: Veuillez ajuster et fi xer le boulon du câb-
le 50 à la barre si le câble se desserre après
l´entraînement.
INDICATION:
SI UN CÂBLE VOUS PARAIT TROP COURT,
UTILISEZ LA CHAÎNE COMME PROLON-
GEMENT ET LE CROCHET COMME RAC-
CORD.
