8
DE

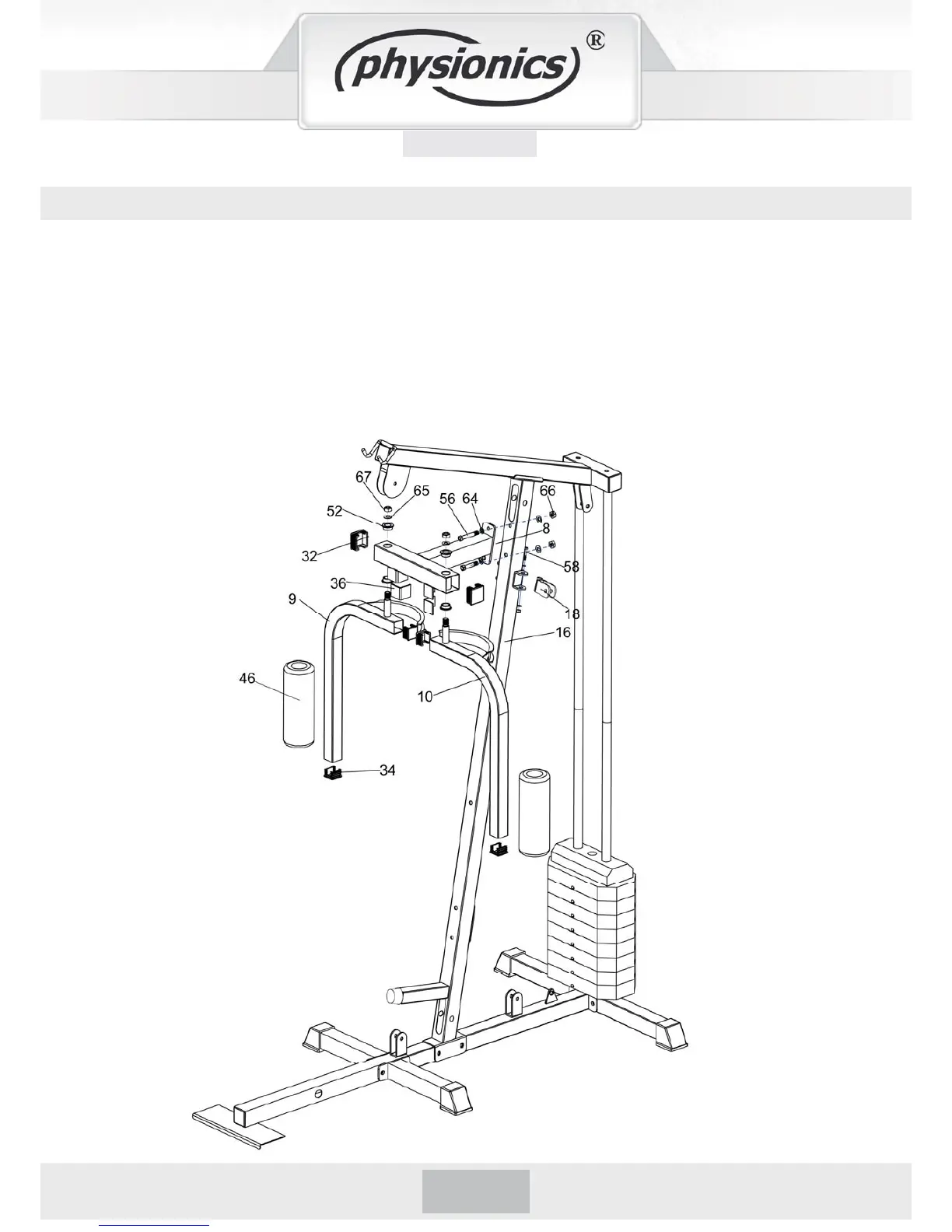

Aufbau der Butterlfy-Stangen
1. Befestigen Sie das Verbindungsstück (8) am oberen Hauptrahmen (16) und sichern diese mit den
Sechskantschrauben (56), den Unterlegscheiben (64) und den Muttern (66).
2. Befestigen Sie die linke und rechte Butterfl y-Stange (9+10) an dem Verbindungsstück (8). Sichern
Sie die Teile zusammen mit der meesingfarbenen Hülse (52), den Unterlegscheiben (65) und den
Muttern (67).
3. Schieben Sie Schaumstoffstücke (49) auf die Butterfl yarme.
4. Befestigen Sie die Flaschenzug-Klammer (18) am Hauptrahmen (16) und sichern die Teile mit den
Sechkantschrauben (58), den Unterlegscheiben (64) und den Muttern (66).
AUFBAUANLEITUNG
