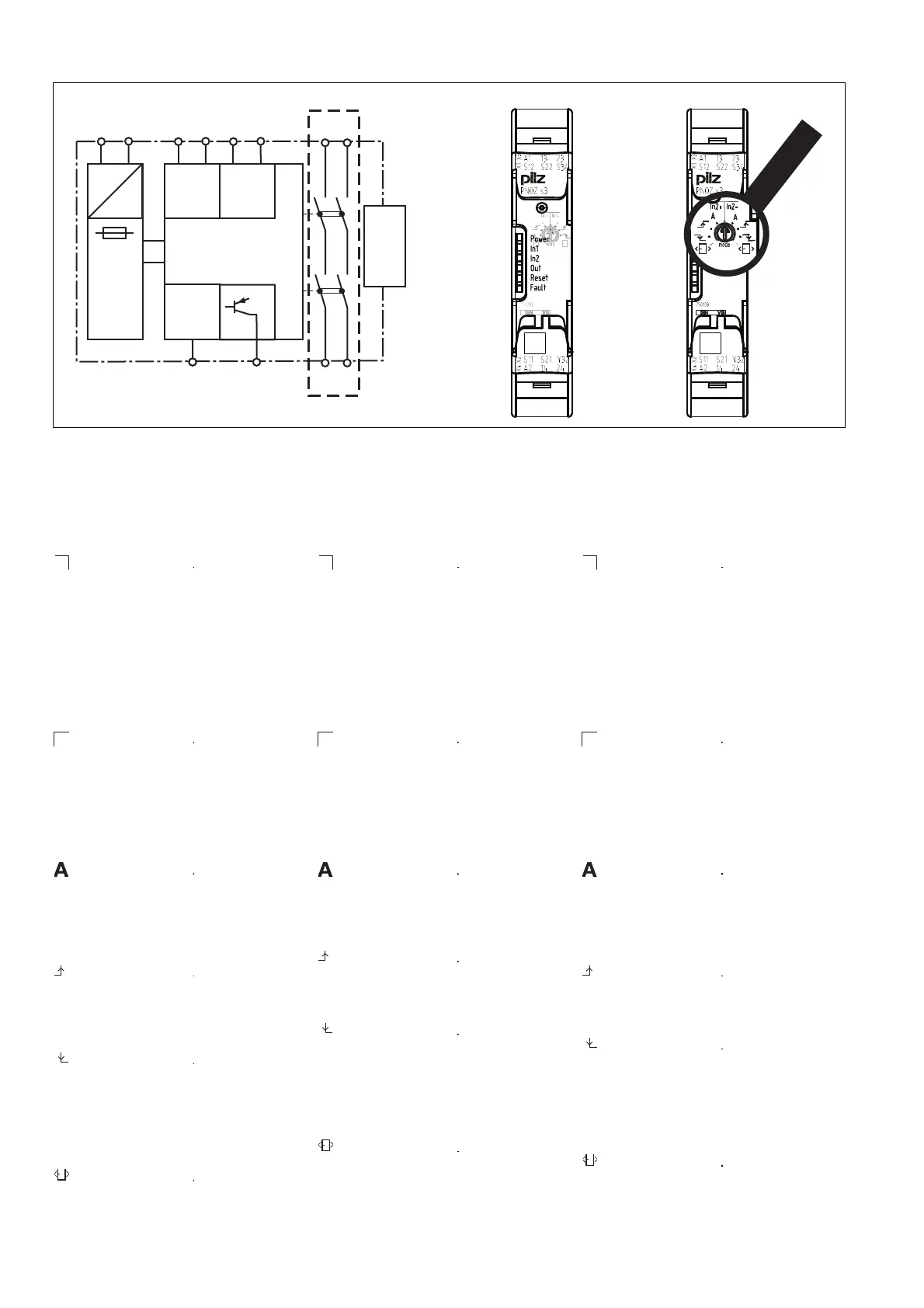

- 12 -
Diagrama de bloques/Asignación de
bornes
Schema a blocchi/schema di collega-
mento dei morsetti
Blokschema/klembezetting
1354888075
*Aislamiento respecto del área no marcada y
de los contactos de relé entre sí: aislamiento
básico (categoría de sobretensión III), separa-
ción segura (categoría de sobretensión II)
*Isolamento del settore non contrassegnato e
dei contatti a relè tra loro: isolamento base (ca-
tegoria di sovratensione III), separazione sicura
(categoria di sovratensione II)
*Isolatie tot het niet-gemarkeerde bereik en de
relaiscontacten samen: basisisolatie (over-
spanningscategorie III), veilige scheiding (over-
spanningscategorie II)
566336011
Centro: Vista frontal con cubierta
Derecha: Vista frontal sin cubierta
Al centro: vista frontale con copertura
A destra: vista frontale senza copertura
Midden: Vooraanzicht met afscherming
Rechts: Vooraanzicht zonder afscherming
Descripción de funciones
547279627
Funcionamiento monocanal: sin redun-
dancia en el circuito de entrada, detec-
ción de defectos a tierra en circuito de
rearme y circuito de entrada.
Funcionamiento bicanal sin detección de
derivación: circuito de entrada redun-
dante, detecta
– defectos a tierra en circuito de rearme
y de entrada,
– cortocircuitos en circuito de entrada y,
con rearme supervisado, también en
el circuito de rearme.
550687755
Funcionamiento bicanal con detección
de derivación: circuito de entrada redun-
dante, detecta
– defectos a tierra en circuito de rearme
y de entrada,
– cortocircuitos en circuito de entrada y,
con rearme supervisado, también en
el circuito de rearme,
– derivaciones en el circuito de entrada.
550690059
rearme automático: el dispositivo se ac-
tiva después de cerrarse el circuito de
entrada.
Rearme manual: el dispositivo se activa
cuando está cerrado el circuito de ali-
mentación y después se cierra el circuito
de rearme.
463145099
Rearme supervisado con flanco ascen-
dente: el dispositivo se activa cuando el
circuito de entrada está cerrado y el cir-
cuito de rearme se cierra después de
transcurrir el tiempo de espera (ver datos
técnicos).
457338123
Rearme supervisado con flanco descen-
dente: el dispositivo se activa cuando
– el circuito de entrada está cerrado y
después se cierra y se abre el circuito
de rearme.
– el circuito de rearme se cierra y se
abre nuevamente después de cerrarse
el circuito de entrada.
419458699
Rearme con test de arranque: El disposi-
tivo comprueba si, después de aplicar la
tensión de alimentación, las puertas pro-
tectoras cerradas se abren y vuelven a
cerrar.
Descrizione del funzionamento
Funzionamento a canale singolo: nessu-
na ridondanza nel circuito di ingresso, i
guasti a terra nei circuiti di start e di in-
gresso vengono riconosciuti.
Funzionamento bicanale senza ricono-
scimento di cortocircuito: circuito di in-
gresso ridondante, riconosce
– i guasti di terra nei circuiti di start e di
ingresso,
– i cortocircuiti nel circuito di ingresso e
- con start controllato - anche nel cir-
cuito di start.
Funzionamento bicanale con riconosci-
mento di cortocircuito: circuito di ingres-
so ridondante, riconosce
– i guasti di terra nei circuiti di start e di
ingresso,
– i cortocircuiti nel circuito di ingresso e
- con start controllato - anche nel cir-
cuito di start,
– i cortocircuiti nel circuito di ingresso.
Start automatico: il dispositivo si attiva
dopo che è stato chiuso il circuito di in-
gresso.
Start manuale: il dispositivo si attiva
dopo che è stato chiuso il circuito di in-
gresso e poi anche il circuito di start.
Start controllato con fronte in salita: il di-
spositivo si attiva quando il circuito di in-
gresso è chiuso e, dopo che è trascorso
il tempo di attesa (v. Dati Tecnici), viene
chiuso il circuito di start.
Start controllato con fronte in discesa: Il
dispositivo si attiva dopo
– che è stato chiuso il circuito di ingres-
so, e dopo che il circuito di start è sta-
to chiuso e riaperto.
– che il circuito di start è stato chiuso e
viene riaperto solo dopo aver chiuso il
circuito di ingresso.
Start con test di avvio: il dispositivo con-
trolla se, dopo aver applicato la tensione
di alimentazione, i ripari mobili chiusi
vengono aperti e richiusi.
Functiebeschrijving
Eenkanalig bedrijf: geen redundantie in
het ingangscircuit, aardsluitingen in het
start- en ingangscircuit worden gedetec-
teerd.
Tweekanalig bedrijf zonder detectie van
onderlinge sluiting: redundant ingangs-
circuit, detecteert
– aardsluitingen in het start- en ingangs-
circuit,
– kortsluitingen in het ingangscircuit en
bij bewaakte start ook in het startcir-
cuit.
Tweekanalig bedrijf met detectie van on-
derlinge sluiting: redundant ingangscir-
cuit, detecteert
– aardsluitingen in het start- en ingangs-
circuit,
– kortsluitingen in het ingangscircuit en
bij bewaakte start ook in het startcir-
cuit,
– onderlinge sluitingen in ingangscircuit.
Automatische start: Apparaat wordt ac-
tief nadat het ingangscircuit gesloten
wordt.
Handmatige start: Apparaat wordt actief,
wanneer het ingangscircuit gesloten is
en vervolgens het startcircuit gesloten
wordt.
Bewaakte start met stijgende flank: Ap-
paraat wordt actief, wanneer het ingang-
scircuit gesloten is en na afloop van de
wachttijd (zie techn. gegevens) het start-
circuit gesloten wordt.
Bewaakte start met dalende flank: Appa-
raat wordt actief, wanneer
– het ingangscircuit gesloten is en ver-
volgens het startcircuit gesloten en
weer geopend wordt.
– het startcircuit gesloten en na het slui-
ten van het ingangscircuit weer geo-
pend wordt.
Start met aanlooptest: Het apparaat con-
troleert of na het inschakelen van de vo-
edingsspanning gesloten hekken
worden geopend en weer gesloten.
InputInput
A1 A2 S21 S22
=
Power
Reset/
Start
S34
S11 S12
=
Y32
K1
K2
13
23
24
14
Interface
expansion
unit
*
To Next Page
Loading...
