- 5 -

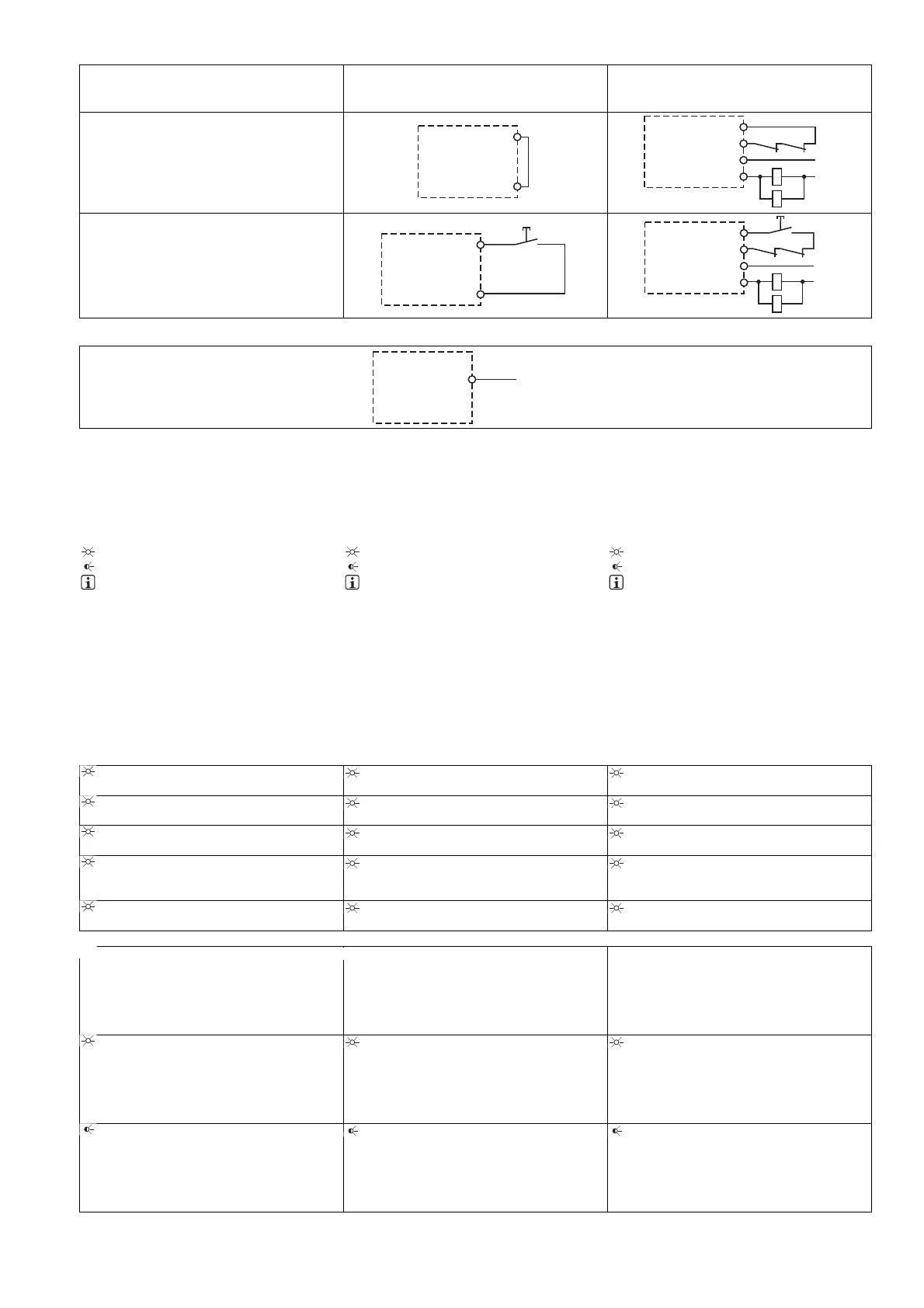

Startkreis/Rückführkreis Reset circuit/feedback loop Circuit de réarmement/boucle de retour
Startkreis/Rückführkreis/
reset circuit/feedback loop/
circuit de réarmement/boucle de retour
Startkreis/reset circuit/circuit de réarmement Rückführkreis/feedback loop/ boucle de re-
tour
automatischer Start/
automatic reset/
réarmement automatique
manueller/überwachter Start/
manual/monitored reset/
réarmement manuel/réarmement auto-con-
trôlé
Halbleiterausgang Semiconductor output Sortie statique
584276491
*Verbinden Sie die 0-V-Anschlüsse aller exter-
nen Netzteile miteinander.
*Connect together the 0V connections on all
the external power supplies.
* Reliez ensemble les 0 V de toutes les alimen-
tations externes.
Betrieb
557883787
Das Gerät ist betriebsbereit, wenn die LED Po-
wer permanent leuchtet.
LEDs zeigen den Status und Fehler während
des Betriebs an:
LED leuchtet
LED blinkt
552061195
INFO
Statusanzeigen und Fehleranzeigen kön-
nen unabhängig voneinander auftreten. Bei
einer Fehleranzeige leuchtet oder blinkt die
LED "Fault" (Ausnahme: "Versorgungs-
spannung zu gering"). Eine zusätzlich blin-
kende LED weist auf eine mögliche
Fehlerursache hin. Eine zusätzlich statisch
leuchtende LED weist auf einen normalen
Betriebszustand hin. Es können mehrere
Statusanzeigen und Fehleranzeigen gleich-
zeitig auftreten.
Operation
The unit is ready for operation when the Power
LED is permanently lit.
LEDs indicate the status and errors during op-
eration:
LED on
LED flashes
INFORMATION
Status indicators and error indicators may
occur independently. In the case of an error
display, the "Fault" LED will light or flash
(exception: "Supply voltage too low"). An
LED that is also flashing indicates the po-
tential cause of the error. An LED that is lit
and is static indicates a normal operating
status. Several status indicators and error
indicators may occur simultaneously.
Exploitation
L'appareil est prêt à fonctionner lorsque la LED
Power reste allumée en permanence.
Les LEDs indiquent l'état et les erreurs lors du
fonctionnement:
LED allumée
LED clignotante
INFORMATION
L'affichage de l'état et des erreurs peut sur-
venir indépendamment. Lors de l'affichage
d'une erreur, la LED "Fault" s'allume ou cli-
gnote (exception : "Tension d'alimentation
trop faible"). Une LED clignotante supplé-
mentaire informe sur une cause possible
d'erreur. Une LED supplémentaire qui s'al-
lume de façon permanente informe de l'état
normal de fonctionnement. Plusieurs affi-
chages de l'état et des erreurs peuvent sur-
venir en même temps.
Statusanzeigen Status indicators Affichages d'état
551604875
Power
Versorgungsspannung liegt an.
Power
Supply voltage is present.
Power
la tension d'alimentation est présente.
551607179
In1
Eingangskreis an S12 ist geschlossen.
In1
Input circuit at S12 is closed.
In1
Le circuit d'entrée S12 est fermé.
551609483
In2
Eingangskreis an S22 ist geschlossen.
In2
Input circuit at S22 is closed.
In2
Le circuit d'entrée S22 est fermé.
551611787
Out
Sicherheitskontakte sind geschlossen und
Halbleiterausgang Y32 führt High-Signal.
Out
Safety contacts are closed and semicon-
ductor output Y32 carries a high signal.
Out
Les contacts de sécurité sont fermés et la
sortie statique Y32 délivre un niveau haut.
551614091
Reset
An S34 liegt 24 V DC an.
Reset
24 VDC is present at S34.
Réarmement
24 V DC sur S34.
Fehleranzeigen Error indicators Affichage des erreurs
551771659
Alle LEDs aus
Diagnose: Querschluss/Erdschluss; Gerät
ausgeschaltet
Abhilfe: Querschluss/Erdschluss behe-
ben, Versorgungsspannung für 1 Min.
ausschalten.
All LEDs off
Diagnostics: Short across contacts/earth
fault; unit switched off
Remedy: Rectify short across contacts/
earth fault, switch off supply voltage for 1
min.
Toutes les LEDs sont éteintes
Diagnostic : court-circuit/mise à la terre ;
appareil éteint
Remède : supprimer le court-circuit/la
mise à la terre, couper la tension d'ali-
mentation pendant 1 min.
551773963
Fault
Diagnose: Abschlussstecker nicht gesteckt
Abhilfe: Abschlussstecker stecken, Ver-
sorgungsspannung aus- und wieder ein-
schalten.
Fault
Diagnostics: Plug terminator not connected
Remedy: Insert plug terminator, switch
supply voltage off and then on again.
Fault
Diagnostic : fiche de terminaison non bran-
chée
Remède : brancher la fiche de terminai-
son, couper puis remettre en marche la
tension d'alimentation
551776267
Fault
Diagnose: Interner Fehler, Gerät defekt
Abhilfe: Versorgungsspannung aus- und
wieder einschalten, gegebenenfalls Ge-
rät tauschen.
Fault
Diagnostics: Internal error, unit defective
Remedy: Switch supply voltage off and
then on again, change unit if necessary.
Fault
Diagnostic : erreur interne, appareil défec-
tueux
Remède : couper puis remettre en mar-
che la tension d'alimentation, si besoin
échanger l'appareil
K5
K6
K5
L1
N
K6
S12
13 (23)
S34
14 (24)
K5
K6
K5
L1
K6
S12
S34
S3
N
13 (23)
14 (24)
