Lebensdauerkurven und Schaltvermšgen mit S-Kontakten
ermittelt nach DIN EN 60947-5-1 Tabelle C2
Schaltspielzahl x 10
3
AC1: 230V
AC1: 400V
AC15: 230V
AC15: 400V
DC13: 24V
DC1: 24V
DC13: 24V
AC1: 400V
DC1: 24V
AC15: 230V
AC15: 400V
AC1: 230V

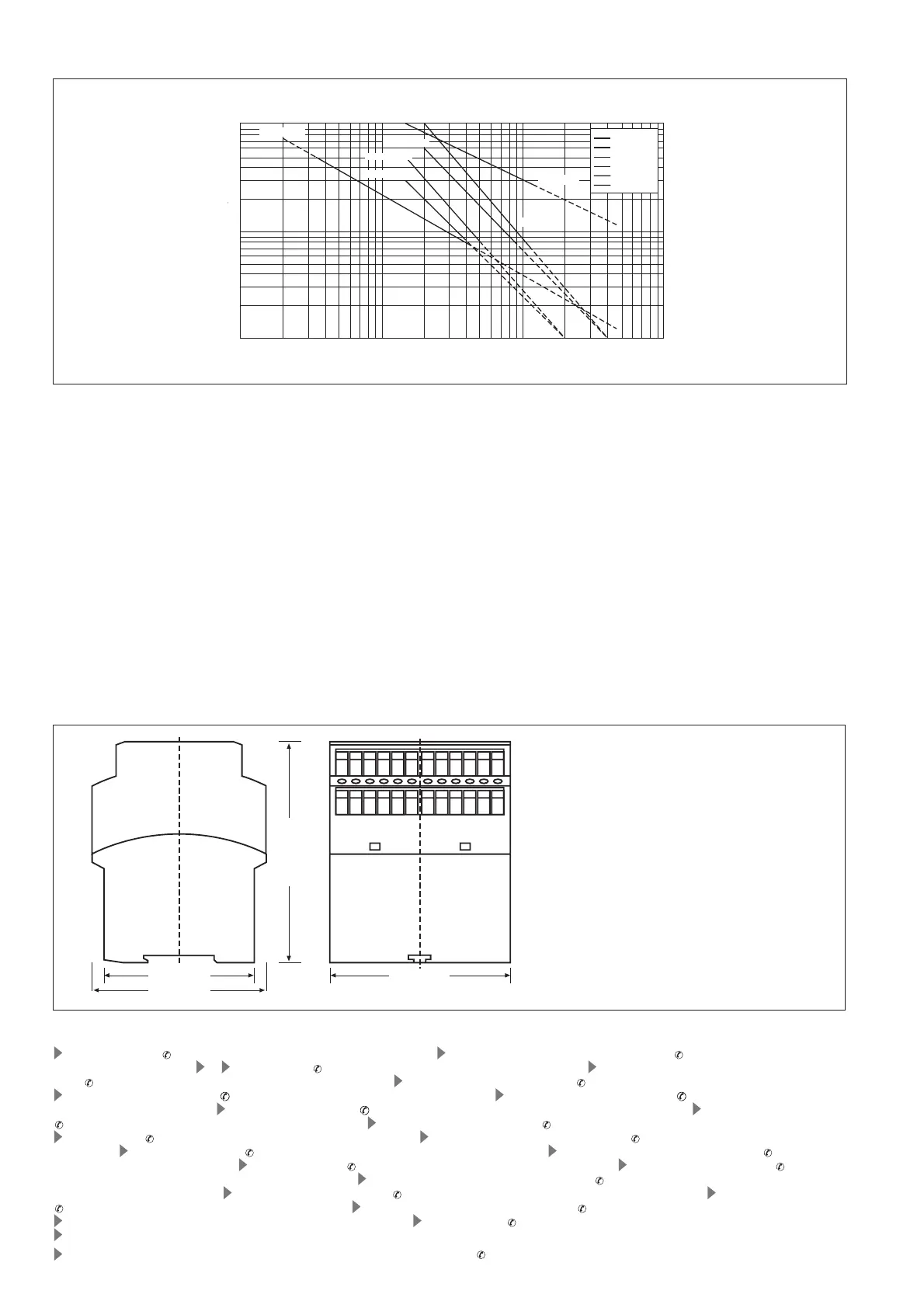

Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
Cycles x 10
3
Nombre de manœvres x 10
3
Abmessungen in mm (")/Dimensions in mm (")/Dimensions en mm (")
90 (3.54")
75 (2.95")
87 (3.42")
121 (4.76")
Switching Capacity
Breaking Capacity of the safety contacts with
250 VAC:
• Max. load using 6 contacts: 4.3 A
• Max. load using 5 contacts: 4.7 A
• Max. load using 4 contacts 5.3 A
• Max. load using 3 contacts: 6.1 A
• Max. load using 2 contacts: 7.5 A
• Max. load using 1 contact: 8.0 A
To prevent failure of the unit, all output
contacts should be fused adequately. With
capacative loads, possible current peaks are
to be avoided. With DC contactors/relays
use suitable spark suppression to ensure
extended life of the contactors/relays.
Schaltleistung
Schaltleistung der Sicherheitskontakte bei
250 V AC:
• max. Belastung von 6 Kontakten: 4,3 A
• max. Belastung von 5 Kontakten: 4,7 A
• max. Belastung von 4 Kontakten: 5,3 A
• max. Belastung von 3 Kontakten: 6,1 A
• max. Belastung von 2 Kontakten: 7,5 A
• max. Belastung von 1 Kontakt: 8,0 A
Um ein Versagen der Geräte zu verhindern,
an allen Ausgangskontakten für eine aus-
reichende Funkenlöschung sorgen. Bei
kapazitiven Lasten sind eventuell auftreten-
de Stromspitzen zu beachten. Bei DC-
Schützen Freilaufdioden zur Funken-
löschung einsetzen, um die Lebendauer der
Schütze zu erhöhen.
Caractéristiques de commutation
Caractéristiques de commutation des
contacts de sécurité pour 250 V AC:
• charge max. pour 6 contacts : 4,3 A
• charge max. pour 5 contacts : 4,7 A
• charge max. pour 4 contacts : 5,3 A
• charge max. pour 3 contacts : 6,1 A
• charge max. pour 2 contacts : 7,5 A
• charge max. pour 1 contact : 8,0 A
Prévoir un dispositif d’extinction d’arc sur les
contacts de sortie pour éviter un éventuel
disfonctionnement du relais.
Tenir compte des pointes d’intensité en cas
de charge capacitive. Equiper les
contacteurs DC de diodes de roue libre .
19 554 -09/02 Printed in Germany
Nennbetriebsstrom x 0,1 A
Nominal operating current x 0,1 A
Courant coupé x 0,1 A
