Pilz PNOZ X2.8P Operating Instructions

- 2 -
• Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.
• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen
und schließen.
Funktionsbeschreibung
Das Schaltgerät PNOZ X2.7P/PNOZ X2.8P
dient dem sicher heitsgerichteten Unterbre-
chen eines Sicherheitsstromkreises. Nach
Anlegen der Versorgungsspannung leuchtet
die LED "Power". Das Gerät ist betriebsbe-
reit, wenn der Startkreis S12-S34 geschlos-
sen wird (automatischer Start) oder
geschlossen und wieder geöffnet wird
(manueller Start).
• Eingangskreis geschlossen (z. B. Not-
Halt-Taster nicht betätigt):
Relais K1 und K2 gehen in Wirkstellung
und halten sich selbst. Die Statusanzeige
"CH. 1" und "CH. 2" für Kanal 1 und 2
leuchtet. Die Sicherheitskontakte 13-14,
23-24, 33-34 sind geschlossen, der
Hilfskontakt 41-42 ist geöffnet.
• Eingangskreis wird geöffnet (z. B. Not-
Halt-Taster betätigt):
Relais K1 und K2 fallen in die Ruhe-
stellung zurück. Die Statusanzeige "CH.
1" und "CH. 2" erlischt. Die Sicherheits-
kontakte 13-14, 23-24, 33-34 werden
redundant geöffnet, der Hilfskontakt
41-42 geschlossen.
Function Description
The PNOZ X2.7P/PNOZ X2.8P relay
provides a safety-oriented interruption of a
safety circuit. When the operating voltage is
applied the LED "Power" is illuminated. The
unit is ready for operation, when the reset
circuit S12-S34 is closed (automatic reset)
or is closed and opened again (manual
reset).
• Input circuit closed (e.g. the emergency
stop button is not pressed):
Relays K1 and K2 energise and retain
themselves. The status indicators "CH.
1" and "CH. 2" for channels 1 and 2,
resp. illuminate. The safety contacts 13-
14, 23-24, 33-34 are closed, the
auxiliary contact 41-42 is open.
• Input circuit is opened (e.g. emergency
stop is pressed)
Relays K1 and K2 de-energise. The
status indicators "CH.1" and "CH.2" go
out. The safety contacts 13-14, 23-24,
33-34 open (redundantly) and the
auxiliary contact 41-42 closes.
Description du fonctionnement
Le relais PNOZ X2.7P/PNOZ X2.8P assure
de façon sure, l’ouverture d’un circuit de
sécurité. A la mise sous tension du relais
(A1-A2), la LED "Power" s'allume. Le relais
est activé si le circuit de réarmement S12-
S34 est fermé (réarmement automatique)
ou fermé puis réouvert (réarmement
manuel).
• Circuits d'entrée fermés (poussoir AU non
actionné) :
Les relais K1 et K2 passent en position
travail et s'auto-maintiennent. Les LEDs
"CH.1" et "CH.2" (canal 1 et canal 2)
s'allument. Les contacts de sécurité (13-
14, 23-24, 33-34) sont fermés et le
contact d'info. (41-42) est ouvert.
• Circuits d'entrée ouverts (poussoir AU
actionné) :
Les relais K1 et K2 retombent. Les LEDs
"CH.1" et "CH.2" s'éteingnent. Les
contacts de sécurité (13-14, 23-24, 33-
34) s'ouvrent et le contact d'info. (41-42)
se ferme.
* Insulation between the non-marked area
and the relay contacts: Basic insulation
(overvoltage category III), safe separation
(overvoltage category II)
Operating Modes
• Single-channel operation: Input wiring
according to VDE 0113 and EN 60204
and no redundancy in the input circuit.
Earth faults are detected.
• Two-channel operation: no short circuit
detection: Redundant input circuit. Earth
faults and short circuits in the emergency
stop circuit are detected.
• Dual-channel operation, with short circuit
detection: Redundant input circuit. Earth
faults in the emergency stop circuit and
shorts across the Emergency Stop push
button are also detected.
• Only PNOZ X2.8P: automatic reset: The
unit is active as soon as the input circuit is
closed.
• Manual reset: The unit is active when the
reset circuit S12-S34 is closed.
* Isolation zum nicht markierten Bereich und der
Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere
Trennung (Überspannungskategorie II)
Betriebsarten
• Einkanaliger Betrieb: Eingangsbeschal-
tung nach VDE 0113 und EN 60204,
keine Redundanz im Eingangskreis,
Erdschlüsse werden erkannt.
• Zweikanaliger Betrieb ohne Querschluss-
erkennung: Redundanter Eingangskreis,
Kurzschlüsse und Erdschlüsse im
Tasterkreis werden erkannt.
• Zweikanaliger Betrieb mit Querschluss-
erkennung: Redundanter Eingangskreis,
Kurzschlüsse und Erdschlüsse im
Tasterkreis und Querschlüsse zwischen
den Tasterkontakten werden erkannt.
• Nur PNOZ X2.8P: automatischer Start:
Gerät ist aktiv, sobald der Eingangskreis
geschlossen ist.
• Manueller Start: Gerät ist aktiv, wenn der
Startkreis S12-S34 geschlossen wird.
* Isolation de la partie non sélectionnée par
rapport aux contacts relais : isolation basique
(catégorie de surtensions III), isolation
galvanique (catégorie de surtensions II)
Modes de fonctionnement
• Commande par 1 canal : conforme aux
prescriptions de la EN 60204, pas de
redondance dans le circuit d’entrée. La
mise à la terre est détectée.
• Commande par 2 canaux sans détection
de court-circuit.: circuit d’entrée
redondant. La mise à la terre et les
défaillances des contacts sont détectées.
• Commande par 2 canaux avec détection
de court-circuit.: circuit d’entrée
redondant. La mise à la terre, les
défaillance des contacts ainsi que les
courts-cirucits entre les canaux sont
détectés.
• PNOP X2.8P uniquement :
réarmement automatique : le relais est
activé dès la fermeture des canaux
d’entrée.
• Réarmement manuel : l'appareil est activé
dès que le circuit S12-S34 est fermé.
• The correct opening and closing of the
safety function relays is tested
automatically in each on-off cycle.
• sécurité garantie même en cas de
défaillance d’un composant
• test cyclique (ouverture/fermeture des
relais internes) à chaque cycle Marche/
Arrêt de la machine

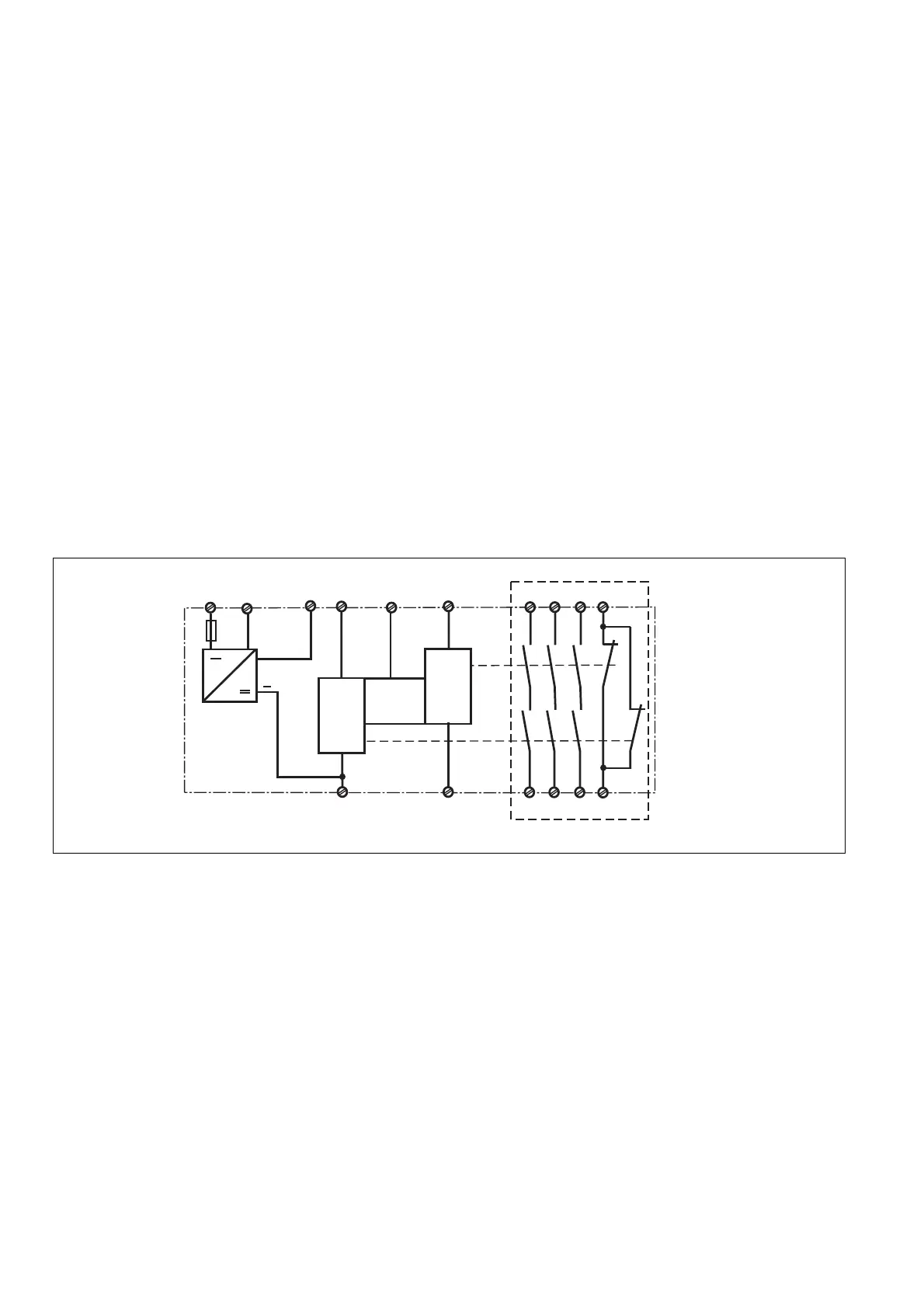

Fig. 1: Innenschaltbild/Internal Wiring Diagram/Schéma de principe
A1 (L+)
A2 (L-)
S22
S12
S21
S11
S34
13
14
K1
K2
23
24
S52
33
34
41
42
U
B
+
~
CH1
Start
Unit
CH2
*
