- 14 -
Errores - Fallos
• Contacto a tierra:
- Tensión alterna: La tensión de
alimentación se colapsa y se abren los
contactos de seguridad.
- Tensión continua: Un fusible electrónico
induce la apertura de los contactos de
salida. El dispositivo vuelve a estar en
condiciones de funcionamiento aprox. 1
s después de eliminarse la causa de la
avería y el mantenimiento de la tensión
de alimentación.
• Funcionamiento defectuoso de los
contactos: En contactos soldados por
sobrecalentamiento no es posible reactivar
el dispositivo después de la apertura del
circuito de entrada.
• No está encendido el LED “Power”:
Cortocircuito o falta la tensión de alimentación.
Errori - guasti
• Dispersione verso terra:
- Corrente alternata: La tensione di
alimentazione viene interrotta e i
contatti di sicurezza si aprono.
- Corrente continua: Un fusibile
elettronico provoca l’apertura dei
contatti di uscita. Dopo l’eliminazione
del guasto, se viene rispettata la
corretta tensione di alimentazione, il
dispositivo è di nuovo pronto per il
funzionamento dopo ca. 1 s.
• Malfunzionamenti dei contatti: In caso di
contatti saldati tra loro, non è possibile la
riattivazione dopo l’apertura del circuito di
ingresso.
• Il LED «Power» non si accende:
cortocircuito o mancanza della tensione di
alimentazione.
Fouten - Storingen
• Aardsluiting:
- Wisselspanning: De voedingsspanning
valt uit en de veiligheidscontacten
worden geopend.
- Gelijkspanning
: Een elektronische
zekering zorgt voor het openen van de
uitgangscontacten. Na het wegvallen
van de storingsoorzaak en het
aanhouden van de voedingsspanning
is het apparaat na ca. 1 s weer
bedrijfsklaar.
• Contactfout: bij vastgelaste contacten is
na openen van het ingangscircuit geen
nieuwe activering mogelijk.
• LED „Power” licht niet op: kortsluiting of
geen voedingsspanning
Datos técnicos
Datos eléctricos
Tensión de alimentación U
B
Tolerancia de tensión U
B
Consumo de energía con U
B
Rango de frecuencia
Ondulación residual
Tensión y corriente en
Circuito de entrada
Circuito de rearme
Circuito de realimentación
Número de contactos de salida
Contactos de seguridad (NA)
Contactos auxiliares (NC)
Categoria de uso según
EN 60947-4-1
EN 60947-5-1
(DC13: 6 ciclos/Min)
Material de los contactos
Protección externa de los contactos
según EN 60947-5-1 (I
K
= 1 kA)
Fusible
Fusible automático,
Característica B/C
Salidas de semiconductor (resistente
a los cortocircuitos)
Tensión de alimentación externa
AC: 24 V, 42 V, 100 ... 120 V,
200 ... 230 V
DC: 24 V
-15 % ... +10 %
AC: 11 VA, DC: 5,5 W
AC: 50 ... 60 Hz
DC: 160%
24 V DC, 50 mA
24 V DC, 100 mA
24 V DC, 100 mA
7
2
AC1: 240 V/0,01...8 A/
2000 VA
AC1: 400 V/0,01...5A/
2000 VA
DC1: 24 V/0,01 ... 8 A/200 W
AC15: 230 V/5 A;
DC13: 24 V/7 A
AgSnO
2
+ 0,2 µm Au
10 A de acción rápida/
rapido/snel
6 A de acción lenta/
ritardato/traag
24 V AC/DC, 6 A
24 V DC/20 mA
24 V DC, ±20 %
Dati tecnici
Dati elettrici
Tensione di alimentazione U
B
Tolleranza di tensione U
B
Potenza assorbita con U
B
Campo di frequenza
Ondulazione residua
Tensione e corrente on
Circuito di ingresso
Circuito di start
Circuito di retroazione
Numero dei contatti di uscita
Contatti di sicurezza (NA)
Contatti ausiliari (NC)
Categoria d'uso secondo
EN 60947-4-1
EN 60947-5-1
(DC13: 6 cicli di commutazione/min)
Materiale di contatto
Fusibile dei contatti, esterno
secondo EN 60947-5-1 (I
K
= 1 kA)
Fusibile
Interruttore automatico,
Caratteristica B/C
Uscite semiconduttore (a prova di
cortocircuito)
Tensione di alimentazione externa
Technische gegevens
Elektrische gegevens
Voedingsspanning U
B
Spanningstolerantie U
B
Opgenomen vermogen bij U
B
Frequentiebereik
Rimpelspanning
Spanning en stroom op
Ingangscircuit
Startcurcuit
Terugkoppelcircuit
Aantal uitgangscontacten
Veiligheidscontacten (M)
Hulpcontacten (V)
Gebruikscategorie volgens
EN 60947-4-1
EN 60947-5-1
(DC13: 6 schakelingen/min.)
Contactmateriaal
Contactafzekering extern volgens
EN 60947-5-1 (I
K
= 1 kA)
Smeltzekering
Zekeringautomaat,
Karakteristiek B/C
Halfgeleideruitgangen (kortsluitfast)
Externe voedingsspanning

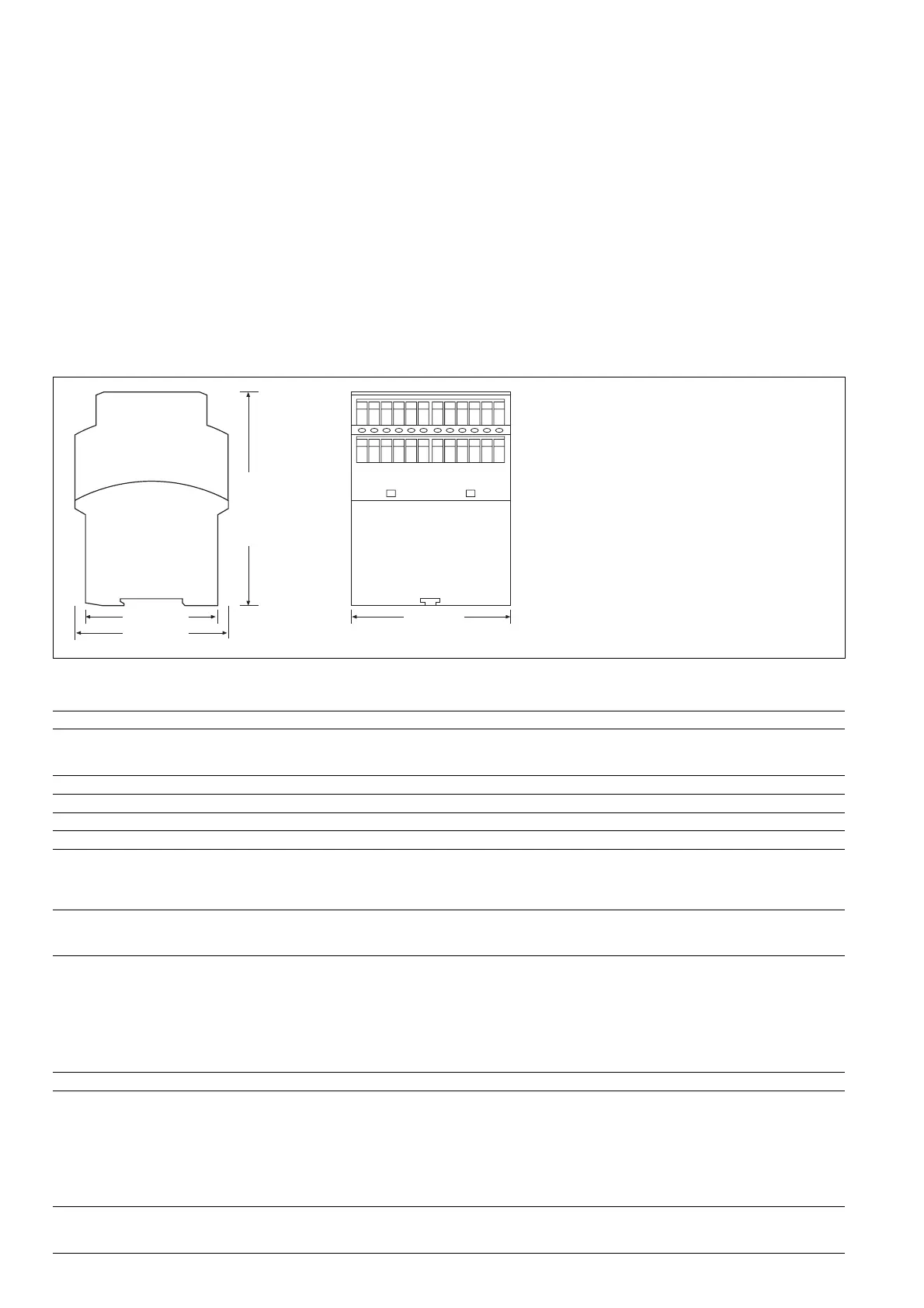

Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
121 (4.76")
75 (2.95")
87 (3.42")
90 (3.54")
