Nombres de los componentes
04
1
Terminal PC INPUT (ANALOG RGB)
2
Ranura CableCARD™
3
Terminal ANT/CABLE A IN
4
Terminal ANT B IN
5
Terminal AC IN
6
Terminales HDMI (INPUT 5/INPUT 6)
7
Terminal RS-232C (se usa para la
configuración de fábrica)
8
Terminal DIGITAL OUT (OPTICAL)
9
Terminal G-LINK
10
Terminales INPUT 5 (AUDIO)
11
Terminales INPUT 6 (AUDIO)
12
Terminal SUB WOOFER
13
Terminales INPUT 3 (AUDIO)
14
Terminales INPUT 3 (COMPONENT VIDEO: Y,
C
B
/P
B
, C
R
/P
R
)
15
Terminales INPUT 2 (COMPONENT VIDEO: Y,
C
B
/P
B
, C
R
/P
R
)
16
Terminal INPUT 2 (VIDEO)
17
Terminal INPUT 2 (S-VIDEO)
18
Terminales INPUT 2 (AUDIO)
19
Terminales INPUT 1 (AUDIO)
20
Terminal INPUT 1 (S-VIDEO)
21
Terminal INPUT 1 (VIDEO)
22
Terminal MONITOR OUT (VIDEO)
23
Terminales MONITOR OUT (AUDIO)
24
Terminal PC INPUT (AUDIO)
25
Terminal CONTROL OUT
26
Terminales SPEAKER (R (canal derecho)/L
(canal izquierdo))
27
Soporte: PDK-TS15 para el modelo PDP-
6072HD
PDK-TS15U para los modelos PDP-
6071HD/PDP-6070HD
28
Altavoz: PDP-S41
Para los detalles, consulte el manual de
instrucciones que acompaña el soporte o altavoz.
1 2
3
76 8
9
25
26
24
15
12
13
10
11
14
16
20
17 21
22
18 1923
4
5
28
27

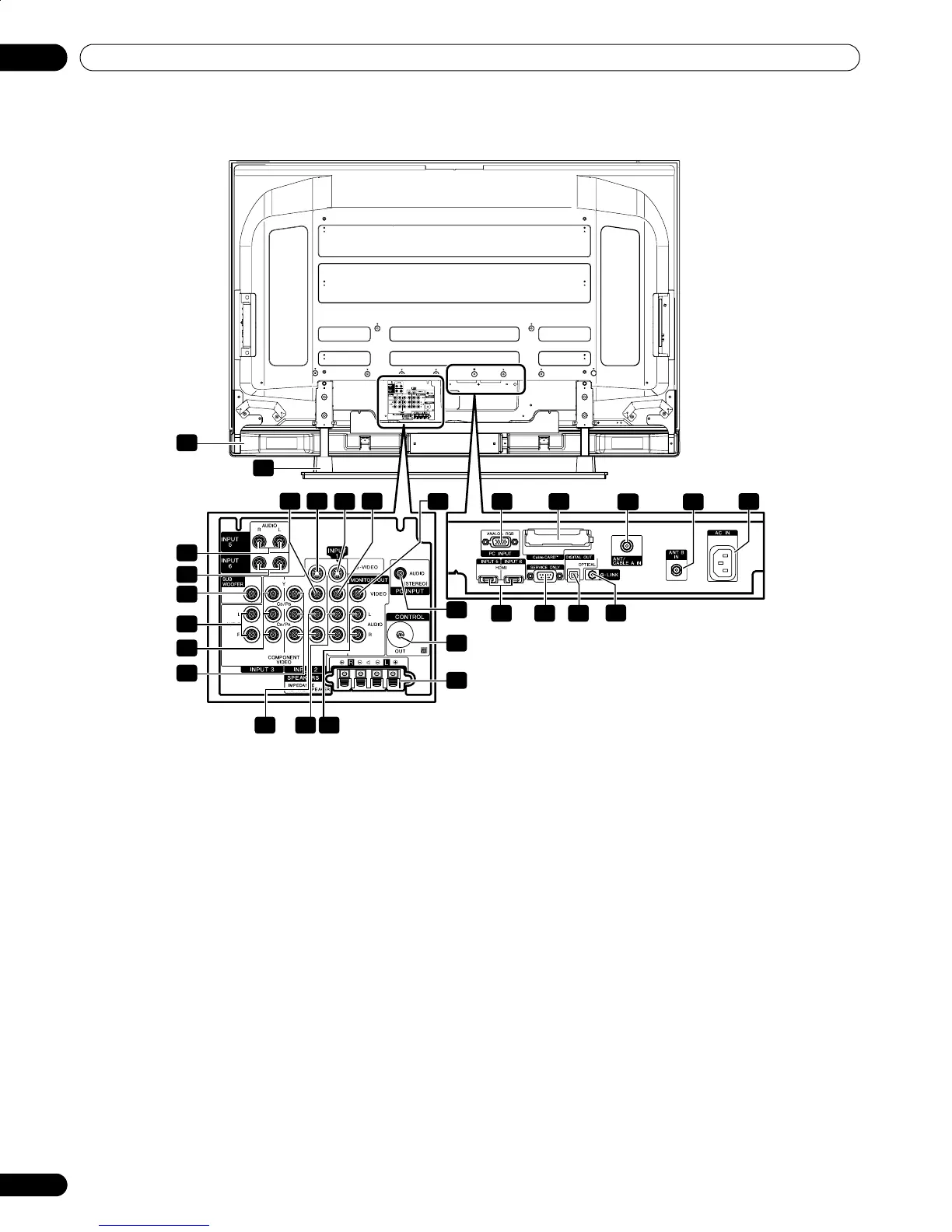

Vista trasera
(Terminales localizados en el
borde superior del
compartimiento)
(PDP-6072HD/PDP-6071HD/PDP-6070HD)
