Pioneer PDP-4270HD

18
Sp
Nombres de los componentes
04
1 Terminal PC INPUT (ANALOG RGB)
2 Ranura CableCARD™
3 Terminal ANT/CABLE A IN
4 Terminal ANT B IN
5 Terminal AC IN
6 Terminales HDMI (INPUT 5/INPUT 6)
7 Terminal RS-232C (se usa para la
configuración de fábrica)
8 Terminal DIGITAL OUT (OPTICAL)
9 Terminal G-LINK
10 Terminales INPUT 5 (AUDIO)
11 Terminales INPUT 6 (AUDIO)
12 Terminal SUB WOOFER
13 Terminales INPUT 3 (AUDIO)
14 Terminales INPUT 3 (COMPONENT VIDEO: Y,
C B /P B , C R /P R )
15 Terminales INPUT 2 (COMPONENT VIDEO: Y,
C B /P B , C R /P R )
16 Terminal INPUT 2 (VIDEO)
17 Terminal INPUT 2 (S-VIDEO)
18 Terminales INPUT 2 (AUDIO)
19 Terminales INPUT 1 (AUDIO)
20 Terminal INPUT 1 (S-VIDEO)
21 Terminal INPUT 1 (VIDEO)
22 Terminal MONITOR OUT (VIDEO)
23 Terminales MONITOR OUT (AUDIO)
24 Terminal PC INPUT (AUDIO)
25 Terminal CONTROL OUT
1 2
3
76 8
9
25
24
15
12
13
10
11
14
16
20
17 21
22
18 1923
4
5

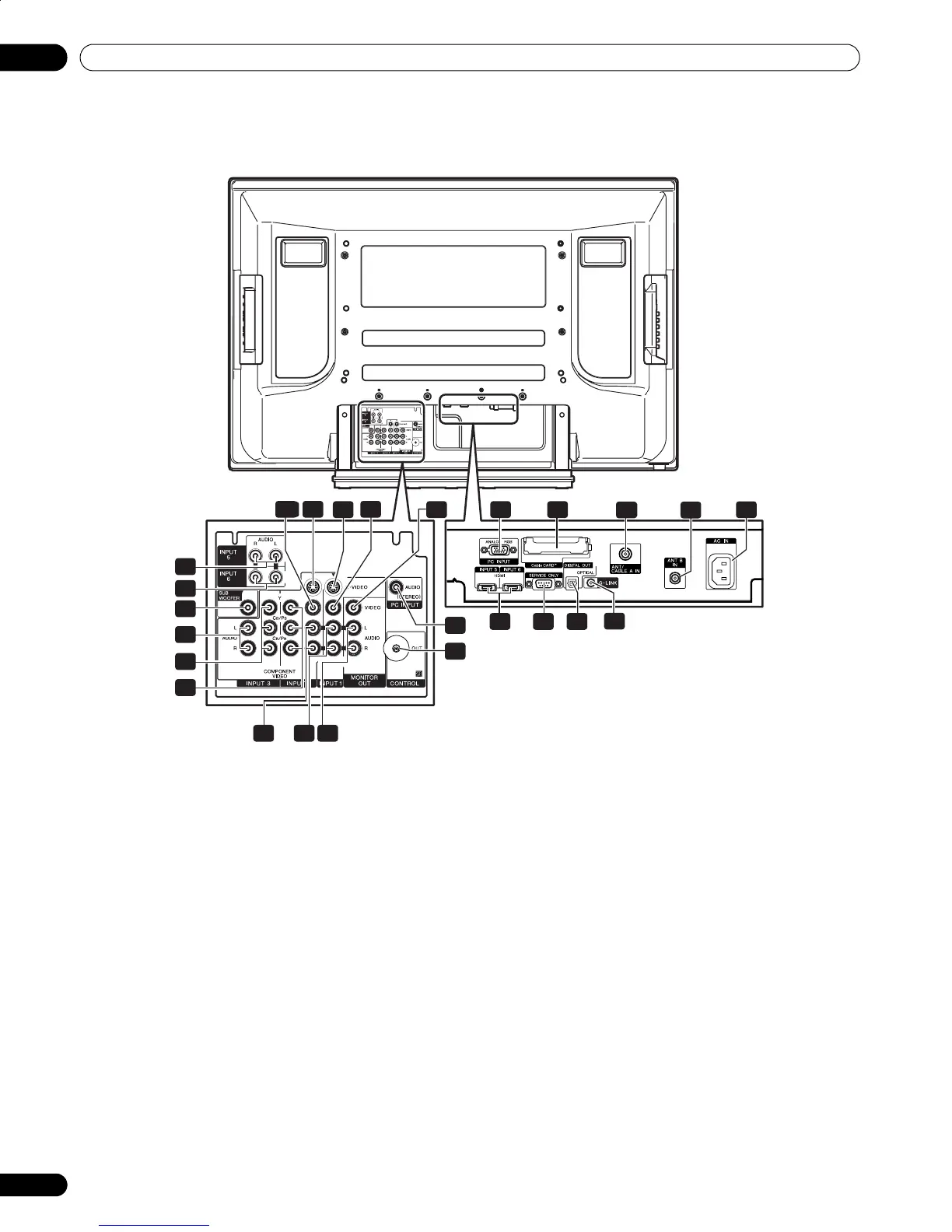

Vista trasera
(Terminales localizados en el
borde superior del
compartimiento)
(PDP-4272HD/PDP-4271HD/PDP-4270HD)
