Teilebezeichnungen
04
Deutsch

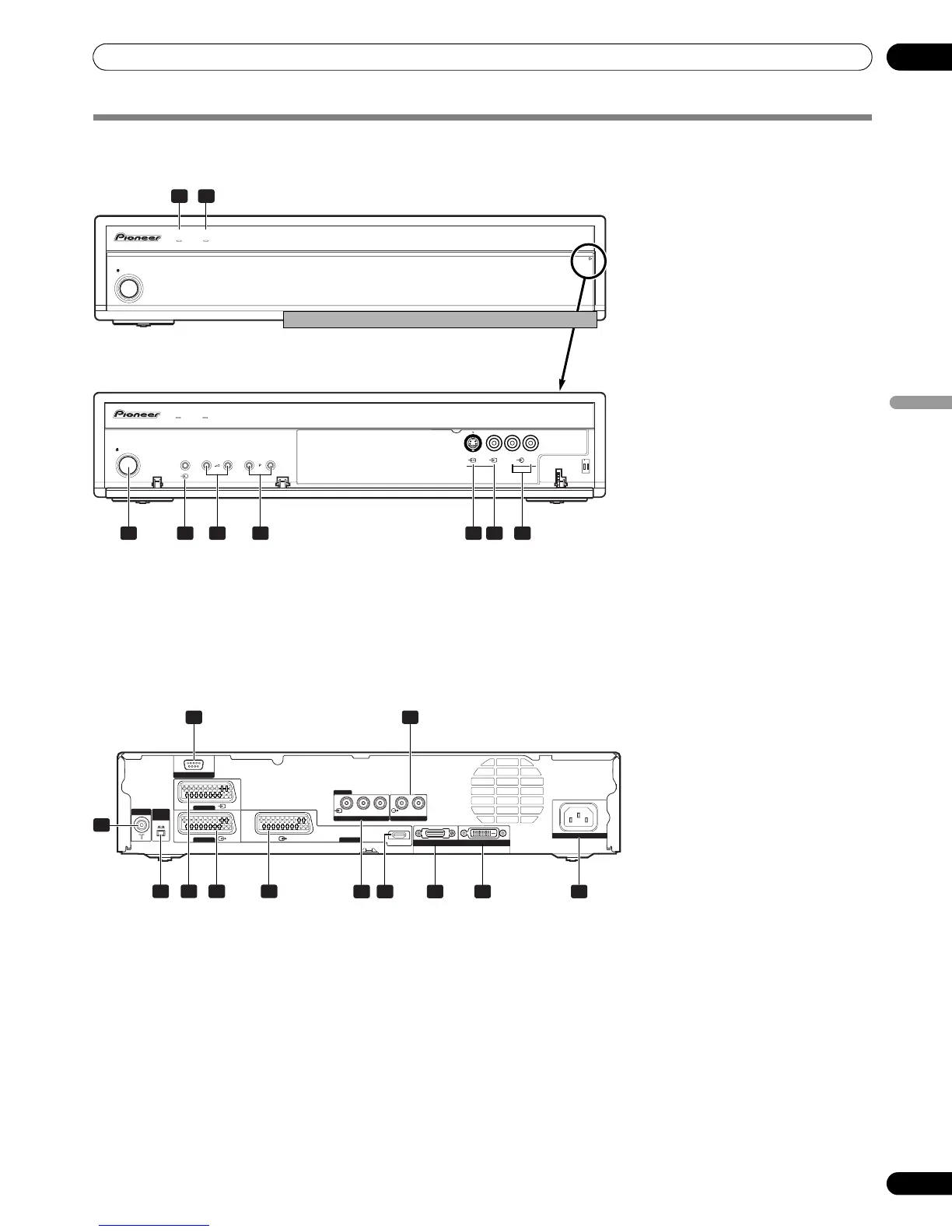

Media-Receiver
1 Anzeige POWER ON
2 Anzeige STANDBY
3 Taste STANDBY/ON
4 Taste INPUT
5 Tasten VOLUME +/–
6
Tasten CHANNEL +/–
7 Anschluss INPUT 4 (S-VIDEO)
8 Anschluss INPUT 4 (VIDEO)
9 Anschluss INPUT 4 (AUDIO)
1 Antenneneingang ANT
2 RS-232C-Anschluss (bei
Werksvoreinstellung verwendet)
3 i/o link.A-Wahlschalter
4 Anschluss INPUT 1 (SCART)
5 Anschluss INPUT 2 (SCART)
6 Anschluss INPUT 3 (SCART)
7 Anschlüsse INPUT 2
(COMPONENT VIDEO: Y, P B , P R )
8 Anschlüsse AUDIO OUTPUT
9 Anschluss INPUT 3 (HDMI)
10 Anschluss SYSTEM CABLE (BLACK)
11 Anschluss SYSTEM CABLE (WHITE)
12 Anschluss AC IN (Netzeingang)
ON STANDBY
STANDBY
/ ON
INPUT
-
VOLUME
+ -
CHANNEL
+
S
-
VIDEO VIDEO L AUDIO R
INPUT 4
ON STANDBY
STANDBY
/ ON
PULL
OPEN
1 2
3 4 7 85 96
Vorderseite
Ziehen Sie an diesem Abschnitt, um die Klappe zu öffnen.
ANT
INPUT 2
INPUT 1
SERVICE ONLY
INPUT
I
/ o link.A
SELECT
INPUT 2
INPUT 3
HDMI
SYSTEM CABLE
BLACK WHITE
COMPONENT VIDEO
23
Y
P
B PR
AC IN
R
-
AUDIO
-
L
AUDIO OUTPUT
1
2 8
3 54 6
7 10 11 12 9
Rückseite
