Préparation 05
17
Fr
Français

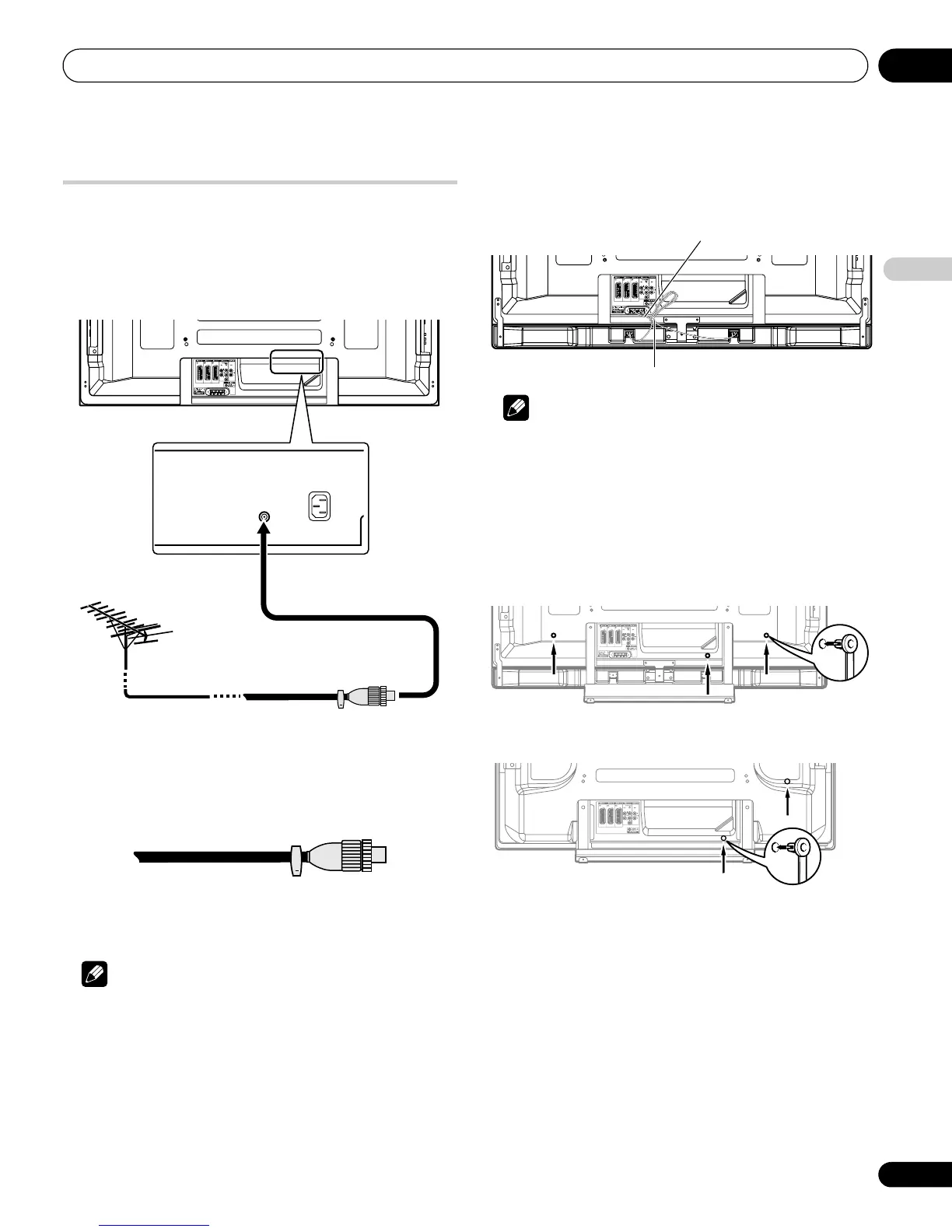

Connexions de base
Connexion de l’antenne
Pour bénéficier d’une image de meilleure qualité, utilisez une
antenne extérieure. Voici de brèves explications sur la connexion
d’un câble coaxial.
• Connectez un câble coaxial de 75 ohms (disponible dans le
commerce) à la prise ANT.
Câble d’antenne (disponible dans le commerce)
Si l’antenne extérieure est équipée dun câble coaxial de 75 ohms
muni dune fiche DIN45325 standard (IEC169-2), branchez cette
fiche à la prise d’antenne qui se trouve au dos du téléviseur plasma.
Remarque
• Si l’antenne n’est pas connectée correctement, la qualité de la
réception peut être réduite. Si les images ne sont pas affichées
correctement, vérifiez si la connexion de l’antenne est correcte
ou non.
Cheminement des câbles
Quand des enceintes sont installés sous l’écran du téléviseur
plasma (pour PDP-5080XA seulement):
Remarque
• Utilisez les colliers à œil fournis comme nécessaire.
• Quand vous attachez vos câbles d’enceinte, assurez-vous de le
faire de façon qu’ils ne soient soumis à aucune pression.
Fixation des colliers rapides à l’appareil
Utilisez les colliers rapides comme nécessaire pour installer les
câbles de connexion. Les illustrations suivantes montrent
l’emplacement des trous au dos du téléviseur plasma.
(PDP-5080XA)
(PDP-4280XA)
Standard DIN45325 plug (IEC169-2)
75-ohm coaxial cable (round cable)
(commercially available)
Rear view
Vue de dos
Fiche DIN45325 standard (IEC169-2)
Câble coaxial 75 ohms (câble à section circulaire)
(disponible dans le commerce)
Speaker cable
Bead band
Rear view
Vue de dos
Câble d’enceinte
Collier à œil
