Pit Boss 10901 - Pièces de Rechange Pièces de Rechange de Gril

FRANÇAIS
47
    

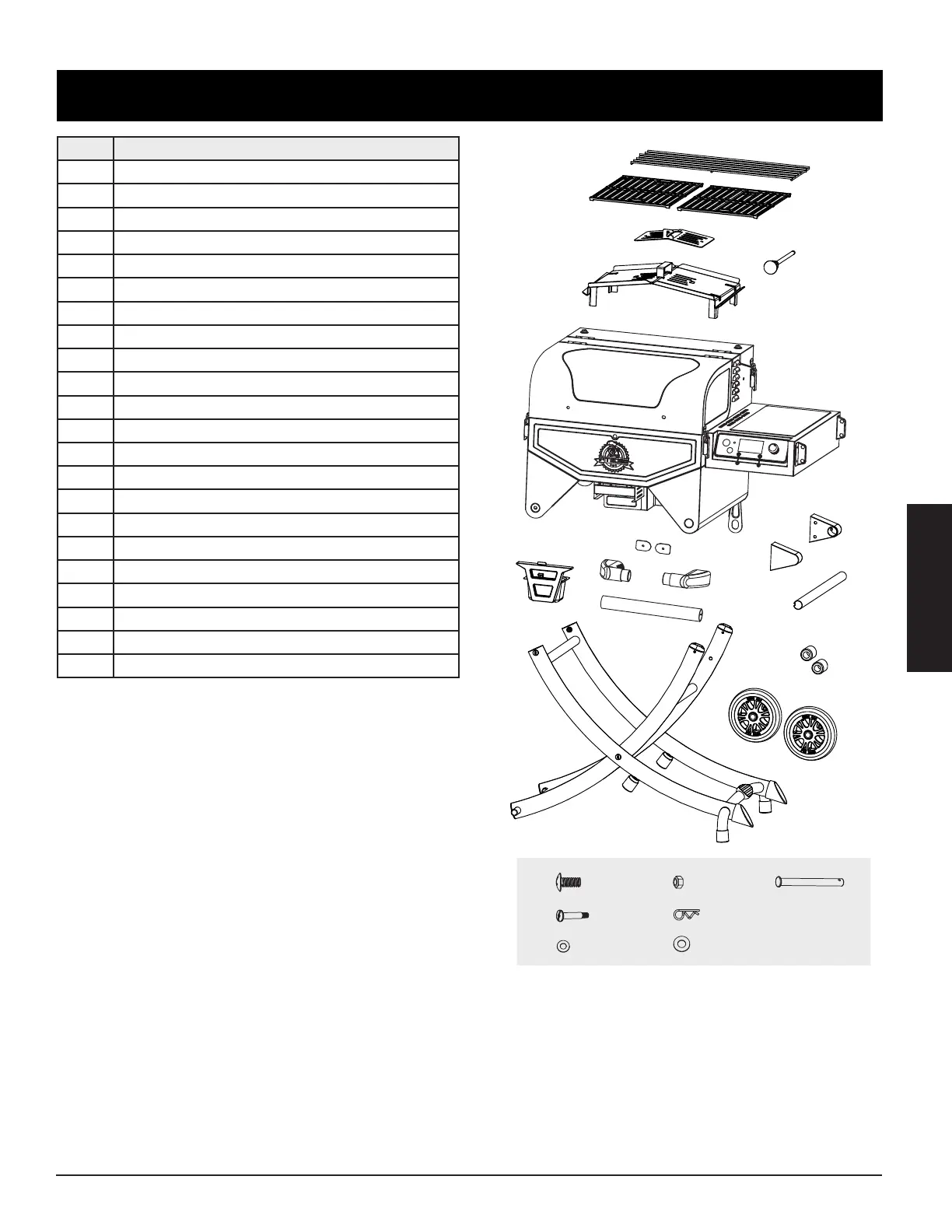

No. Description des pièces
1 Grille de cuisson supérieure en acier recouvert de porcelaine (x1)
2 Grille de cuisson en fonte recouverte de porcelaine (x2)
3 Glissière de la chaudière (x1)
4 Plateau principal de la chaudière (x1)
5 Barre de réglage pour chaudière (x1)
6 Corps du gril / assemblage de la trémie (x1)
7 Godet de graisse (x1)
8 Base pour poignée du couvercle (x2)
9 Poignée du couvercle (x1)
10 Supports de poignée pour tablette latérale (x2)
11 Poignée de la tablette latérale (x1)
12 Assemblage du chariot (x1)
13 Bague d'étanchéité de roue (x2)
14 Roue (x2)
15 Joint thermique (x2)
A Vis (x4)
B Vis (x2)
C Rondelle (x2)
D Écrou de blocage ( (x2)
E Goupille de l'essieu des roues (x2)
F Rondelle de l'essieu des roues (x2)
G Goupille fendue de la roue (x2)
REMARQUE En rson du développement en cours du produt, les pèces peuvent être modfées
sns prévs
