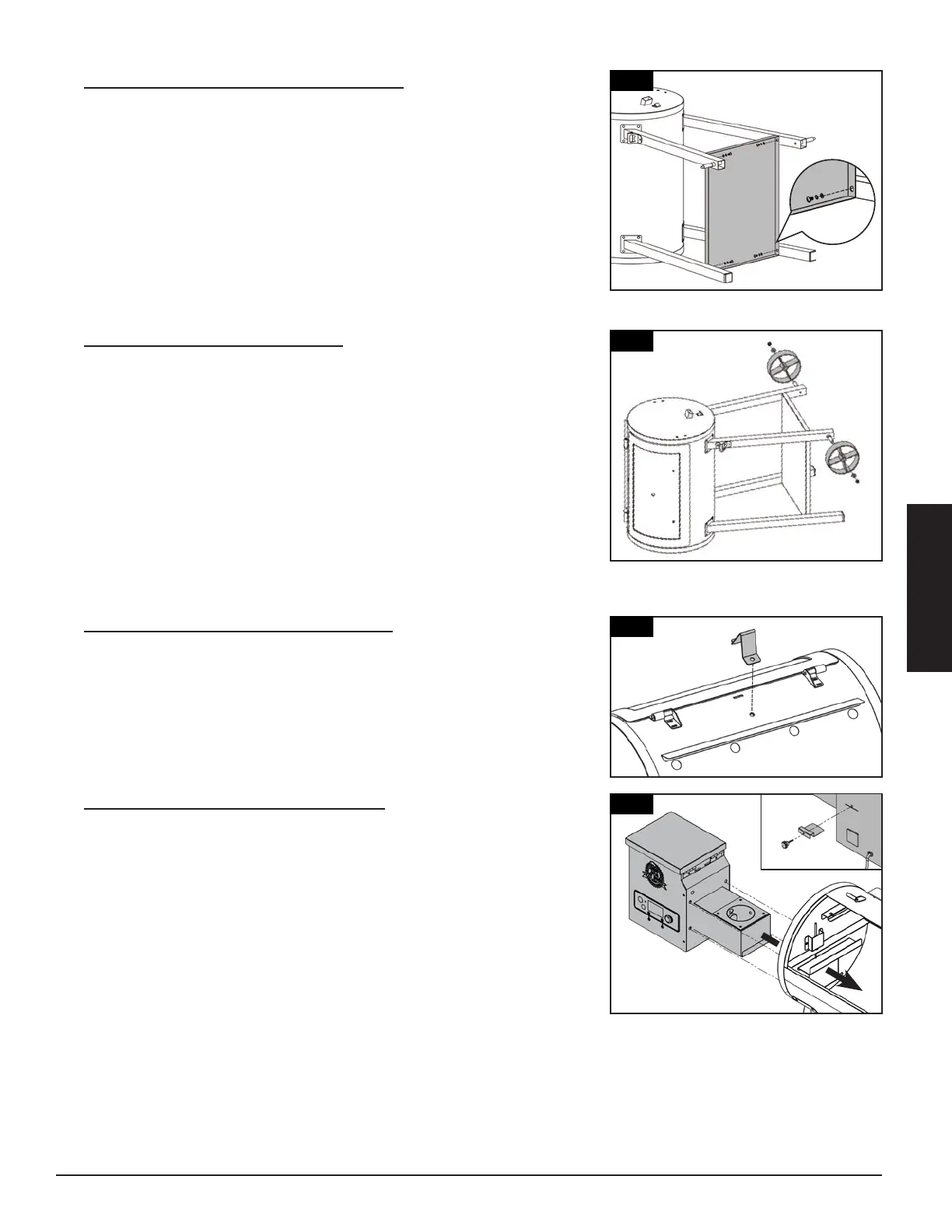

Installation :
• Depuis le dessous, fixez l'étagère inférieure à chaque pied à l'aide
d'une vis, d'une rondelle de blocage et d'une rondelle. Assurez-vous
que la surface plane de l'étagère est orientée vers le haut.
3.
Pièces nécessaires :
2 x Roue en métal
(#20)
2 x Rondelle
(#B)
2 x Écrou
(#C)
Installation:
• Faites glisser une roue métallique sur chaque pied avec essieu de roue.
Sécurisez à l'aide d'une rondelle et d'un écrou. Faites tourner chaque
roue afin de vous assurer qu'elle tourne librement.
• Une fois que les roues sont bien fixée, soulevez soigneusement le gril
dans une position verticale.
4.
Pièces nécessaires :
1 x Bouchon de couvercle
(#3)
Installation :
• Fixez le bouchon du couvercle sur le dessus du barillet principal en utilisant
la vis, la rondelle de blocage et la rondelle préinstallée sur le dessus.
5.
Pièces nécessaires :
1 x Support de cordon d'alimentation
(#4)
1 x Boîtier de fil de sonde
(#5)
1 x Ensemble de trémie, plateau de la chute et vis
(#10)
4 x Vis
(#A)
4 x Rondelle de blocage
(#E)
4 x Rondelle
(#D)
Installation :
• Fixez la vis de la plaque à la plaque de nettoyage et insérez-la dans la
fente horizontale située à l'arrière de la trémie.
• Alignez l'extrémité du pot de combustion de l'assemblage de la trémie
dans l'ouverture à la côté gauche du baril principal. Insérez à mi-chemin,
puis faites glisser l'ensemble de la trémie complètement dans l'ouverture
à l'extrémité du baril principal. Fixez l'assemblage de la trémie au baril
4
3
2
21
20
3
5
10
