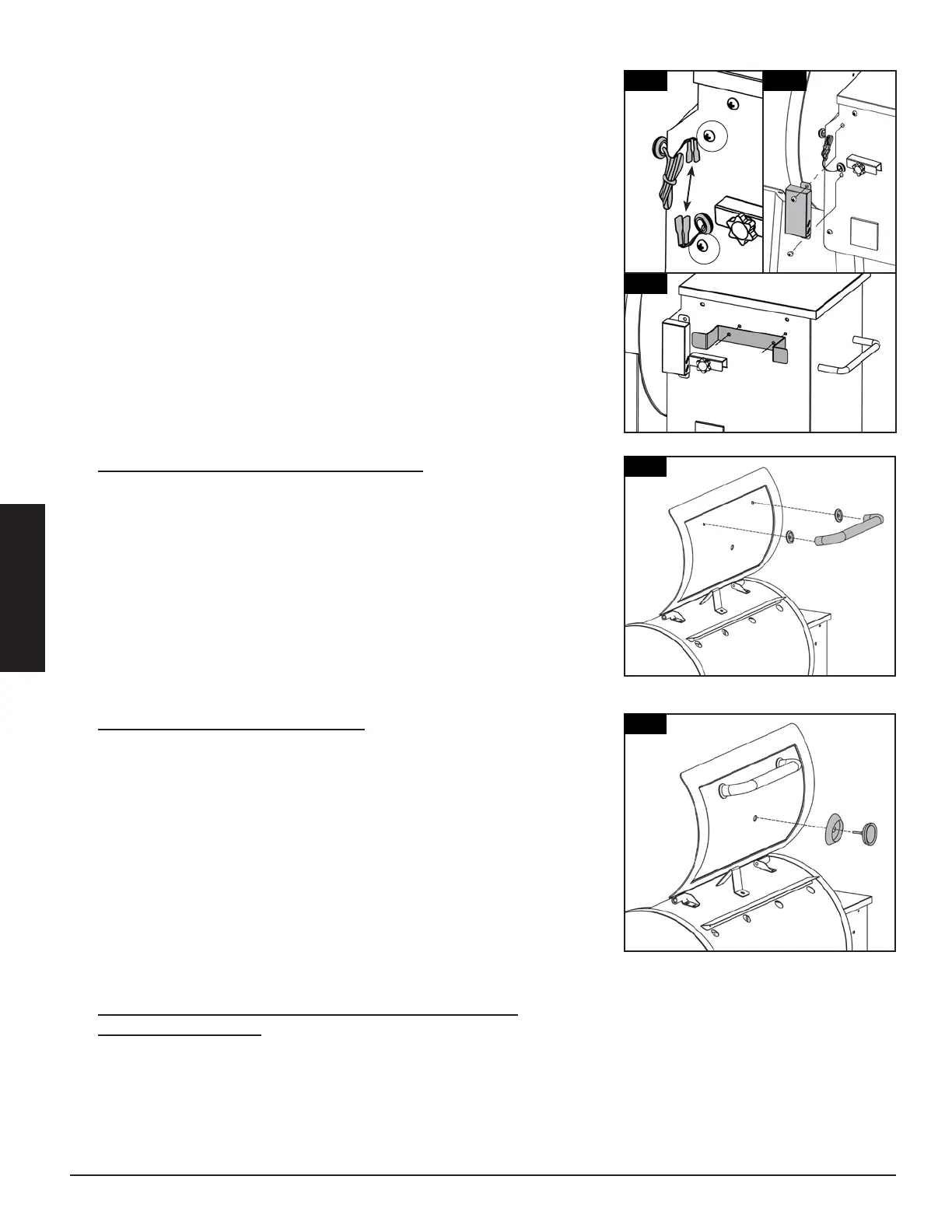

principal, depuis l'intérieur du baril, à l'aide de quatre vis, rondelles de
blocage et rondelles. Veillez à ne pas trop serrer pour éviter de
dévisser les vis. Note illustration 5.
• Sur l'arrière de la trémie, reliez les fils sonde de température de gril
argenté - par extrusion du baril principal - aux connexions de fil de
l'arrière de l'assemblage de la trémie. Note 5. Retirez les deux vis
prémontées. Placez l'excès de fil dans le boîtier du fil de la sonde, en
plaçant le fil distinctement dans le divet le long du bord pour éviter de
pincer. Ensuite, fixez le boîtier du fil de sonde à la trémie à l'aide des
deux vis précédemment enlevées. Note 5.
IMPORTANT : Assurez-vous que les fils de sonde de température
du gril ne sont pas pincés. Les dommages causés aux sondes de
température du gril peuvent entraîner des lectures incorrectes ou
une incapacité à fonctionner.
• Fixez le support de cordon d'alimentation en utilisant les deux vis
préinstallées sur le côté arrière de la trémie, au-dessus du plateau de
la chute. Référez-vous à l'illustration 5.
6.      
Pièces nécessaires :
1 x Poignée de couvercle (#12)
2 x Cadran de la poignée du couvercle (#13)
Installation :
• Retirez les matériels préinstallées de la poignée du couvercle. De
l'intérieur du couvercle du baril, insérez une vis pour la faire sortir vers
l'extérieur. Ajoutez un cadran sur la vis, puis serrez à la main la vis, la
rondelle de blocage et la rondelle (de l'intérieur) dans la poignée du
couvercle. Répétez cette étape pour l'autre extrémité de la poignée.
7.   
Pièces nécessaires :
1 x Cadran de la thermometer (#8)
1 x Thermomètre (#9)
Installation :
• Retirez l’écrou préinstallé du thermomètre. Insérez le thermomètre dans
le trou de la cadran du thermomètre, puis sur le dessus du couvercle du
corps principal. Faites pivoter le thermomètre pour que le texte soit à
niveau et droit. Sécurisez en réinstallant l'écrou de l'intérieur.
REMARQUE : Si la rotation est inclinée, cela peut entraîner des
lectures incorrectes.
8.        ,
  
Pièces nécessaires :
1 x Plateau (#17)
1 x Poignée de la tablette latérale (#18)
2 x Poignée du plateau (#19)
6
7
13
8
9
12
13
5
5 5
5
4
