FRANÇAIS
23
MODÈLE APPAREIL MONTÉ (L x H x P) POIDS DE L’APPAREIL ZONE DE CUISSON
22
1 330 x 1 185 x 800 mm
/ 52,3 x 46,6 x 31,4 po
105,0 kg
/ 231,48 lb
Principale
- 2 126,2 cm / 329,10 po
Grille supérieure
- 1 771,9 cm / 274,65 po
TOTAL
- 3 898,1 cm / 603,75 po

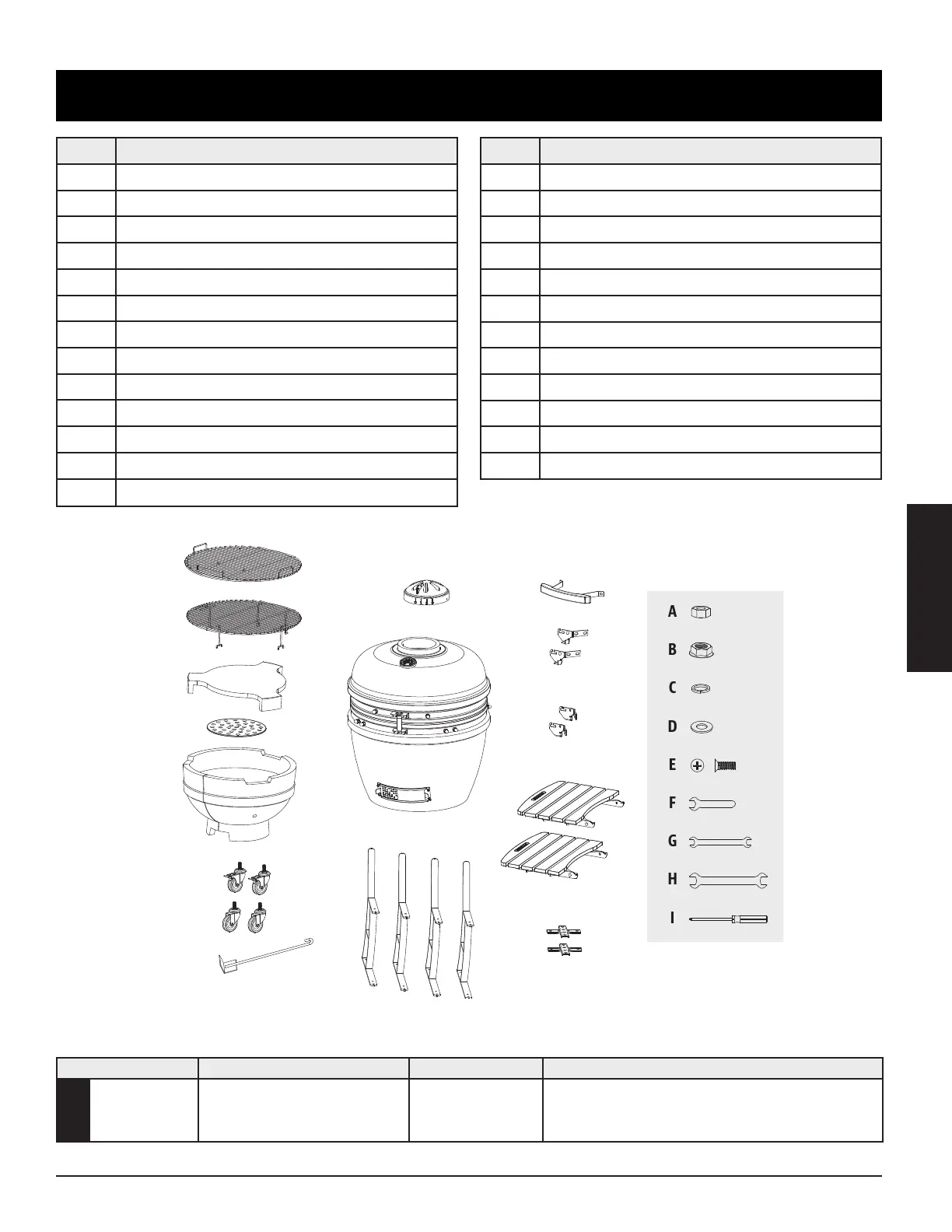

N° Description
1 Grille de cuisson principale (x1)
2 Grille de cuisson surélevée (x1)
3 Évent du haut (x1)
4 Corps en céramique (x1)
5 Poignée
du couvercle (x1)
6 Supports de tablette gauche (x2)
7 Supports de tablette droite (x2)
8 Tablettes latérales (x2)
9 Déflecteur de chaleur (x1)
10 Plaque pour le charbon de bois (x1)
11 Boîte à feu (x1)
12 Support (x4)
13 Traverses (x2)
N° Description
14 Roulette verrouillable (x2)
15 Roulette (x2)
16 Outil de cendres (x1)
Écrous - petit (x16)
Écrous - grand (x4)
Rondelles de verrouillage (x16)
D Rondelles (x16)
E Vis (x16)
F Clé plate (x1)
G Clé à écrous 9/11 (x1)
H Clé à écrous 16/19 (x1)
I Tournevis (x1)
REMARQUE: de par le développement continu du produit, des pièces peuvent faire l’objet demodifications
sans préavis. Contactez le service clients si des pièces manquent lors de l’assemblage de l’appareil.
1
2
3
4
5
7
8
9
10
11
12
14
13
15
16
6
